超薄壁挂式多层警示灯
WEP

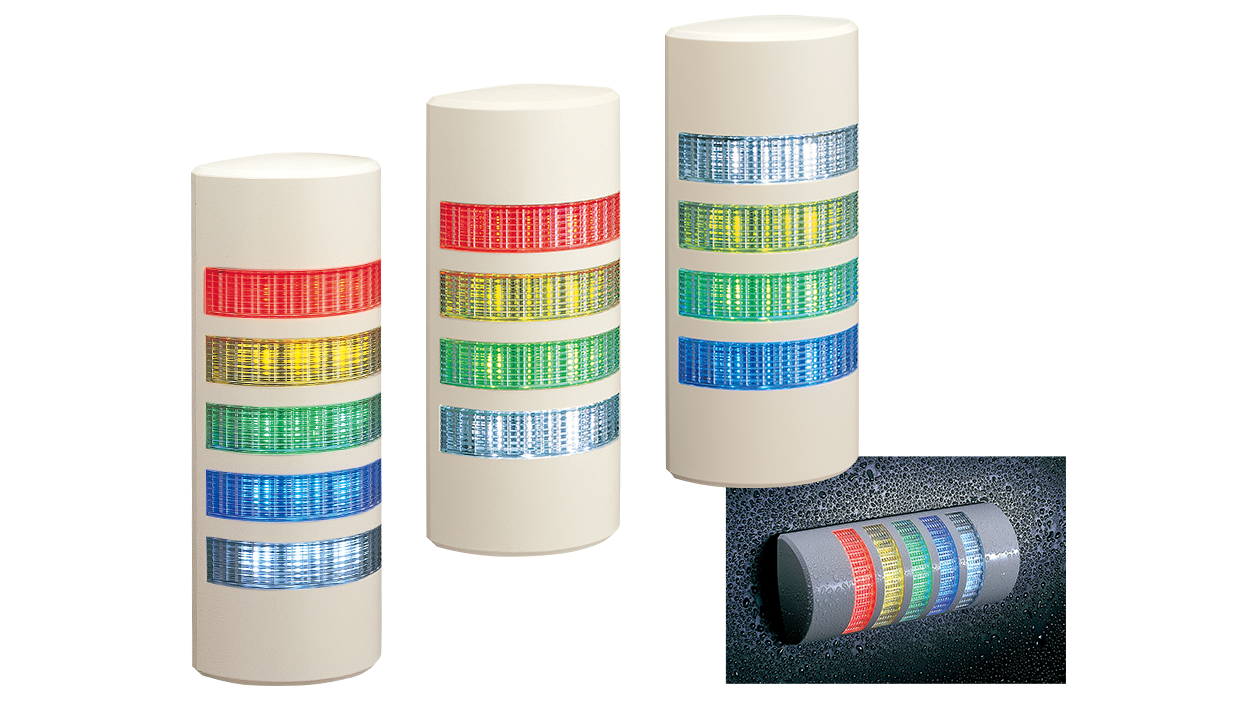

发现 WEP 系列 37.5mm 壁挂式多层警示灯,采用象牙白色、纤细的“半月形”设计,与您的设备无缝集成,提供最佳性能。
- 输入输出控制
- 多层警示灯
- W90×D37.5
- 常亮
- 闪烁
- 蜂鸣
- 90dB
- 室内
- IP65
- IP54
- 红
- 黄
- 绿
- 蓝
- 白
产品特点
- 透明垂直切割透镜:提供广角范围内的增强照明。
- FB型:内置90dB(1米处)的听觉警报。
- 安装方式:垂直和水平。
- 主体颜色:米白色。
- 透镜:采用优质耐冲击和耐高温的聚碳酸酯树脂,具有卓越的耐久性和光传输性。
- NPN/PNP兼容:可直接连接到PLC(仅限直流24V)
- 照明模式:持续和闪烁(FB型仅提供闪烁)
- 防尘和防水IP65(FB型除外:IP54)。
- 可选颜色:红色、黄色、绿色、蓝色、透明/白色。
产品规格
尺寸 | 37.5mm |
额定电压 | 24V 交直流 |
功能 | ・持续 ・持续、闪烁和蜂鸣器(仅限FB型) |
安装位置 | 仅室内 |
安装方向 | 正立,上下,侧向 |
主体颜色 | 米白色 |
模块层数 | 提供3到5层版本 |
模块颜色 | 红色 黄色 绿色 蓝色 白色 |
警报类型 | 警报1:可选择的单音调,间歇性(快速蜂鸣)警报;90dB(1米处) 警报2:可选择的单音调,间歇性(慢速蜂鸣)警报;90dB(1米处) |
认证 | CE标志 UL认证组件(美国) RoHS |
防护等级 | IP65 IP54(FB型) |
型号配置

使用说明书/规格书/外形图
(*)本网站上数据的下载服务被认为已同意以下“”。
相关文件下载
(*)本网站上数据的下载服务被认为已同意以下“”。
使用说明书
2D CAD / 3D CAD
更换零件
WEP-302(FB)
WEP-302(FB)
更换零件
分类 | No. | 名称 | 零件编号 | 数量 | 规格 | 更换的大致时间 |
---|---|---|---|---|---|---|
![]() |
B32310021-21F1 | 1 | ||||
![]() |
B32310021-21F2 | 1 |
WEP-402(FB)
WEP-402(FB)
更换零件
分类 | No. | 名称 | 零件编号 | 数量 | 规格 | 更换的大致时间 |
---|---|---|---|---|---|---|
![]() |
B32310021-31F2 | 1 | ||||
![]() |
B32310021-31F1 | 1 |
WEP-502(FB)
WEP-502(FB)
更换零件
分类 | No. | 名称 | 零件编号 | 数量 | 规格 | 更换的大致时间 |
---|---|---|---|---|---|---|
![]() |
B32310021-11F1 | 1 | ||||
![]() |
B32310021-11F2 | 1 |
