大音量可录音声光一体旋转警示灯
RT-VF
RT-VF系列集成高亮旋转灯与MP3语音喇叭,最大音量达105dB(1米),声音清晰、音域宽广,适用于嘈杂或户外环境。具备音量调节、防滴结构,支持NPN开集电极输入,适配工业设备报警与提示用途。四色可选:红、黄、绿、蓝。
- 输入输出控制
- Φ162
- 报警转灯
- 声光一体警示灯
- 语音
- 105dB
- 户内/户外(直立安装)
- IP23
- 红
- 黄
- 绿
- 蓝
产品特点
- 通过 SD 卡播放 MP3 音频,有效简化语音数据的编程操作,实现高音质输出。在“位输入模式”下最多可播放 4 条语音,总时长 63 秒;在“二进制输入模式”下最多支持 15 条语音播放。通过使用 PATLITE 提供的 playlist editor2 软件,结合 SD 卡可轻松编辑语音内容。
- 多种工作模式:使用“测试模式”可确认音量等级,“静音模式”可在播放语音时通过施加减音信号将音量降低 20dB。此外,支持“位输入模式”与“二进制输入模式”的切换,并可控制中断播放模式与保持播放模式的输入信号。
- 直流24V型号符合UL认证标准。
产品规格
外形尺寸 | - Φ162mm |
---|---|
额定电压 | - 直流24V - 交流100V - 交流200V |
声音播放 | - RT-VF: 最大播放时间63秒:位输入4条 / 二进制输入15条 |
录音方式 | - 从预设语音库中组合(部分语音可能受限) - 可在工厂定制录音(需另行收费) |
音频格式 | - MPEG1 - Audio Layer III(MP3) 标准码率 64kbps |
音量 | - 最大105dB(距离1米),音量可调 |
输入方式 | - 干接点输入,如开关或继电器接点 - 开集电极晶体管(DC24V时为NPN) |
灯罩颜色 | - 红色 - 黄色 - 绿色 - 蓝色 |
灯罩材质 | - AS树脂 |
防护等级 | - IP23 |
认证标准 | - UL 464(RT-24VFUL) |
参考型号配置

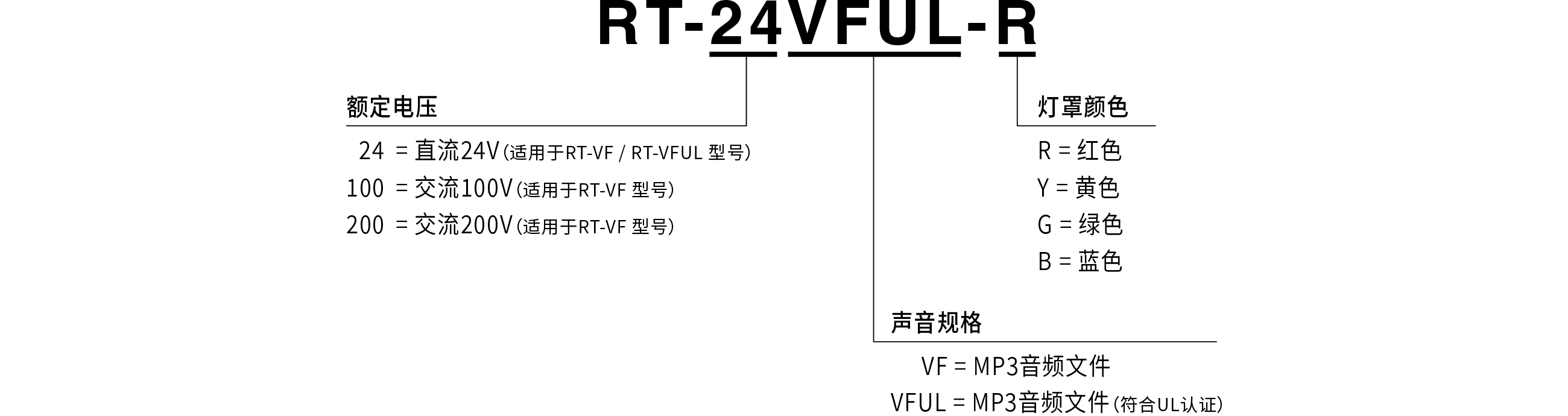

型号代码

产品一览
产品型号 | 额定电压 | UL认证 | 灯罩颜色 |
---|---|---|---|
RT-24VF-R/Y/G/B | 直流24V | - | 红 / 黄 / 绿 / 蓝 |
RT-100VF-R/Y/G/B | 交流100V | - | 红 / 黄 / 绿 / 蓝 |
RT-200VF-R/Y/G/B | 交流200V | - | 红 / 黄 / 绿 / 蓝 |
RT-24VFUL-R/Y/G/B | 直流24V | ✔ | 红 / 黄 / 绿 / 蓝 |
使用说明书/规格书/外形图
(*)本网站上数据的下载服务被认为已同意以下“”。
相关文件下载
(*)本网站上数据的下载服务被认为已同意以下“”。
使用说明书
2D CAD / 3D CAD
更换零件
RT-24VF
RT-24VF
更换零件
分类 | No. | 名称 | 零件编号 | 数量 | 规格 | 更换的大致时间 |
---|---|---|---|---|---|---|
![]() |
D02402003-F1 | 1 |
白炽灯泡形状:G18/BA15S |
|||
|
A31110018-1F1 | 1 | ||||
|
A31110018-2F1 | 1 | ||||
![]() |
A31110018-3F1 | 1 | ||||
|
A31110018-4F1 | 1 | ||||
|
C33410001-F1 | 1 | ||||
![]() |
M02201022-112F1 | 1 |
电机铭牌为“SMB-10AB2K”。 |
|||
![]() |
A51120008-F1 | 1 |
外径Ф70mm 高3mm |
|||
|
A41110004-F1 | 1 | ||||
![]() |
A81110008-F5 | 3 |
RT-100VF RT-200VF
RT-100VF
RT-200VF
更换零件
分类 | No. | 名称 | 零件编号 | 数量 | 规格 | 更换的大致时间 |
---|---|---|---|---|---|---|
![]() |
D01201503-F1 | 1 |
白炽灯泡形状:G18/BA15S |
|||
|
A31110018-1F1 | 1 | ||||
|
A31110018-2F1 | 1 | ||||
![]() |
A31110018-3F1 | 1 | ||||
|
A31110018-4F1 | 1 | ||||
|
C33410001-F1 | 1 | ||||
![]() |
M02201022-112F1 | 1 |
电机铭牌为“SMB-10AB2K”。 |
|||
![]() |
A51120008-F1 | 1 |
外径Ф70mm 高3mm |
|||
|
A41110004-F1 | 1 | ||||
![]() |
A81110008-F5 | 3 |
