MP3可录音大音量警报喇叭
EHV

MP3可录音大音量警报喇叭 EHV系列,提供高达110dB(距1米)的大音量输出,适用于高噪声工业现场。内建63种音色,最大220秒播放时长,并支持通过SD卡灵活更换语音或旋律。具备信号模式与信息模式”两种音频特性,适应紧急警报与广播应用。内置三级音量调节与多种播放模式,支持NPN/PNP输出(M1型号),可选电缆或端子接线方式,满足自动化系统的多样需求。

  • 输入输出控制
  • 可录音报警器
  • 警报音
  • 旋律
  • 语音
  • 110dB
  • 室内
  • 室外
  • IP65
  • MP3可录音大音量警报喇叭 EHV

产品特点

  • 相较前代机型,整体体积缩小30%
  • 提升了抗振动性能
  • 小巧机身,大音量,于1米处音压高达110 dB

接线方式

  • 支持带帽电缆接线端子台接线两种方式。

音源与播放功能

  • 内置32种旋律与铃声音效组合,可根据不同应用场景灵活选择。
  • 支持以下4种播放模式
    • 标准播放模式
    • 后输入优先播放模式
    • 持续播放模式
    • 记忆播放模式

控制方式与兼容性

  • 支持NPN/PNP晶体管信号输入
  • 通过SD卡轻松更换音频内容。

认证与防护性能

  • 符合RoHS指令
  • 防护等级:IP65
  • 通过CE(直流型号)认证。

产品视频

产品规格

额定电压 - 直流12–24V
- 直流12–48V
- 交流100–240V
音源数量 - 最多可设定63种声音
安装方式 - 随附安装支架安装
外壳颜色 - 米白色
音压级 - 在1米处可达110 dB
音频存储 - 最多可存储63种音源(详见规格)
- 支持4种播放模式
频道选择 - 位元模式:8通道输入
- 二进制模式:63通道输入
认证标准 - UL 464
- CSA C22.2 No.205-M1983
- FCC Part 15 B类(A等级)
- CE(直流型号)
- 符合RoHS
防护等级 - IP65
主要功能 - 音量调节功能
- 支持SD卡播放MP3音频文件
- 提供端子台或电缆连接方式
- 支持PNP/NPN输入
- 使用Fraunhofer IIS与Thomson授权的MPEG Layer-3音频解码技术
备注 - 抗振性能:4.5G

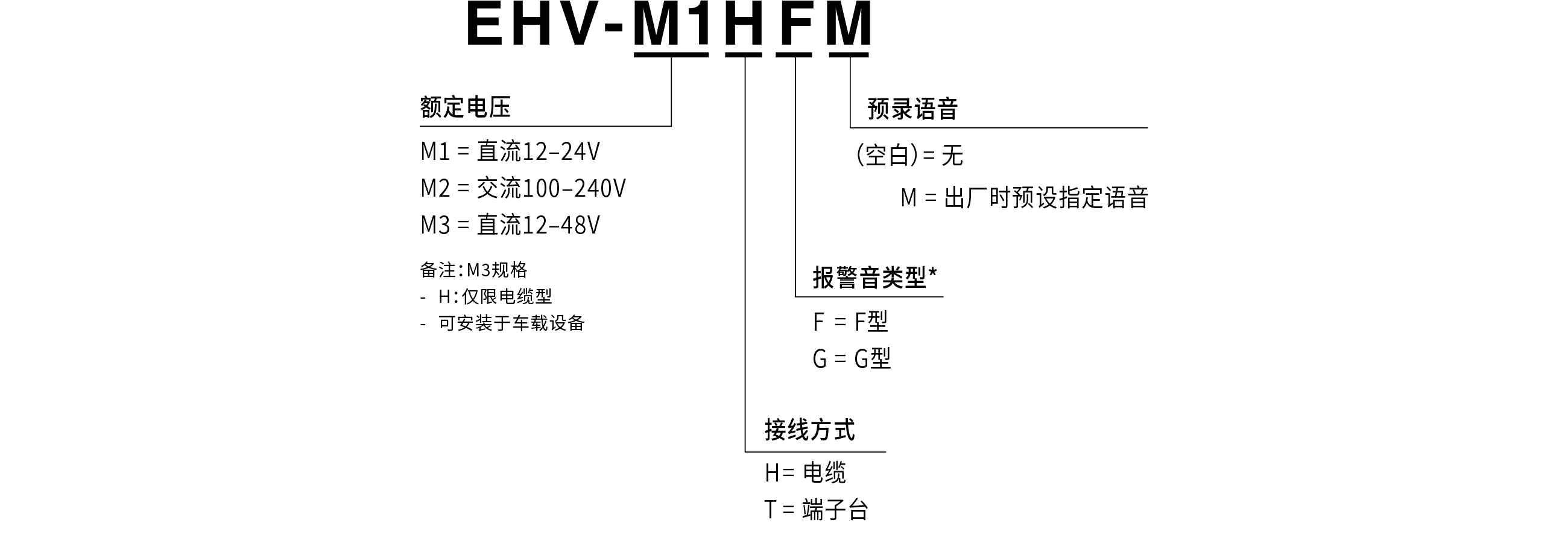

型号编码

型号编码

详细信息请参阅《综合目录》中的报警音选择表。

产品列表

产品型号 额定电压 接线方式 报警类型 预录语音
EHV-M1H □ 直流12~24V 电缆式 F / G -
EHV-M1T □ 直流12~24V 端子台式 F / G -
EHV-M2H □ 交流100~240V 电缆式 F / G -
EHV-M2T □ 交流100~240V 端子台式 F / G -
EHV-M1H □ M 直流12~24V 电缆式 F / G
EHV-M1T □ M 直流12~24V 端子台式 F / G
EHV-M2H □ M 交流100~240V 电缆式 F / G
EHV-M2T □ M 交流100~240V 端子台式 F / G
EHV-M3H □ 直流12~48V 电缆式 F / G -
EHV-M3H □ M 直流12~48V 电缆式 F / G

(*)本网站上数据的下载服务被认为已同意以下“”。

(*)本网站上数据的下载服务被认为已同意以下“”。

EHV  

EHV  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

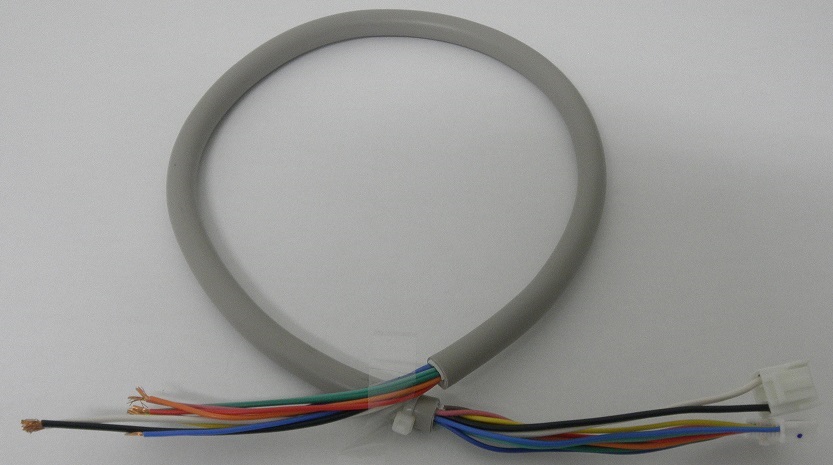

																电缆
V13100076-F1 1

																后盖
V21100522-F1 1

带盘头螺丝 4×14,弹簧垫圈。
