大音量警报喇叭
EHS

EHS 大音量警报喇叭内置32种电子音,最大声压可达110dB(@1m),在嘈杂环境中也能清晰传达警示信号。具备两种音效模式:“信号模式”适用于高噪音环境,“信息模式”适合传达柔和提示。支持3段音量减弱设定,具备优异的抗振动性能。提供橡胶护套电缆或接线端子两种接线方式,M1型号兼容NPN与PNP输出,适用于多种工业控制系统。

  • 输入输出控制
  • 警报器
  • 警报音
  • 旋律
  • 110dB
  • 室内
  • 室外
  • IP65
  • 大音量警报喇叭 EHS

产品特点

  • 与上一代产品相比,体积缩小30%
  • 提升了抗振性能
  • 小巧机身,音量强劲,在1米处最大可达110dB

接线方式

  • 支持带护套电缆接线接线端子两种方式。

音频功能

  • 预设32种旋律与报警音,可根据使用场景灵活选择。
  • 通过SD卡可轻松更换播放内容。

控制方式与兼容性

  • 兼容NPN或PNP类型晶体管控制输入。

认证与防护等级

  • 符合RoHS环保指令
  • 防护等级为IP65
  • 通过CE(直流型号)认证。

产品演示

产品规格

额定电压 直流12–24V
交流100–240V
音频类型 出厂预录的报警音与旋律
安装方式 标配安装支架
主体颜色 象牙白
音量 最大音量95dB(1米)
可从静音调节至最大
声音存储 共可存储32种声音(详见产品规格)
输出频道 ● Bit模式:可通过信号输入选择8个频道
● 二进制模式:可通过信号输入选择32个频道
认证 ● UL464
● CSA-C22.2 No. 205-M1983
● FCC Part 15 Subpart B Class 4
● CE(直流型号)
● RoHS指令
防护等级 IP65
附加功能 ● 降音功能
● 预存32种声音
● 支持电缆/端子接线方式
● 支持NPN/PNP输入信号
功能特性 抗振性能达4.5G

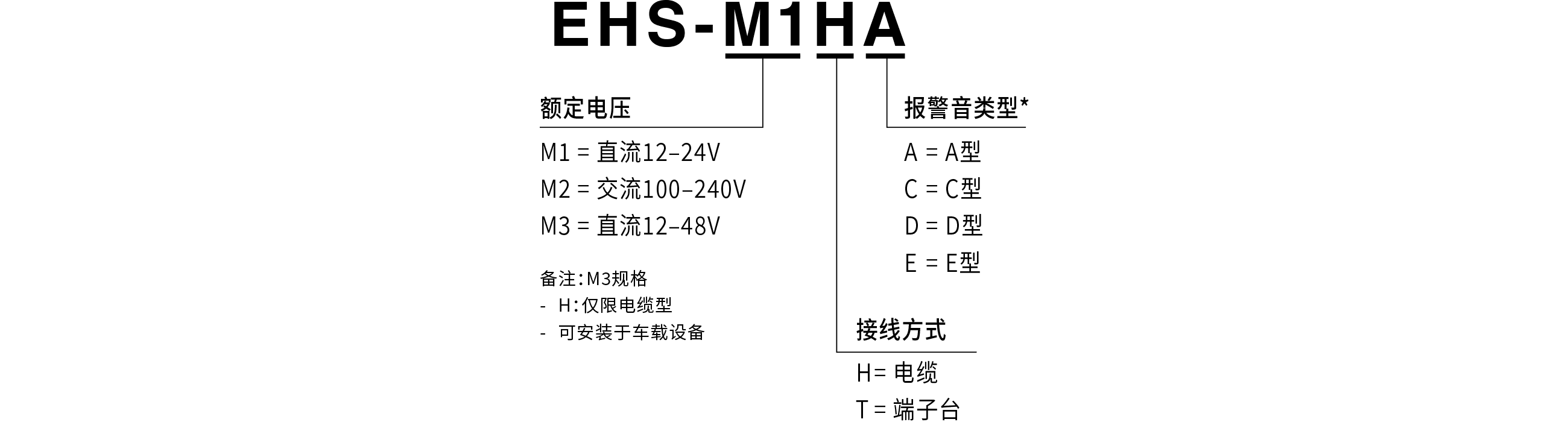

型号构成

型号构成图

详细内容请参阅《综合目录》中的报警音选择图表。

产品一览

型号 额定电压 接线方式 报警音类型
EHS-M1H □ 直流12–24V 电缆 A / C / D / E
EHS-M1T □ 直流12–24V 端子台 A / C / D / E
EHS-M2H □ 交流100–240V 电缆 A / C / D / E
EHS-M2T □ 交流100–240V 端子台 A / C / D / E
EHS-M3H □ 直流12–48V 电缆 A / C / D / E

(*)本网站上数据的下载服务被认为已同意以下“”。

(*)本网站上数据的下载服务被认为已同意以下“”。

EHS  

EHS  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																电缆
V13100076-F1 1

																后盖
V21100522-F1 1

带盘头螺丝 4×14,弹簧垫圈。
