Φ60mm 智能LED多层警示灯
LA6系列

LA6智能LED多层警示灯将21种灯光颜色与11种警报音整合于一体,简化了操作。支持网页配置,适配直流24V与交流100–240V电源,适用于多种工业应用场景。

  • 输入输出控制
  • 多层警示灯
  • φ60
  • 常亮
  • 闪烁
  • 渐隐式亮灯
  • 蜂鸣
  • 85dB
  • 室内
  • IP65
  • IP54
  • 一灯多色
  • Φ60mm 智能LED多层警示灯 LA6系列

• 随意设置更改显示颜色,使故障信息更加明确表达。
• 通过编辑,可更改工作模式,提高信息传达效率。
• 下载免费编辑软件来轻松定制属于您的显示方案。

  • 内置 Web 界面,便于快速简便的配置
  • 包含 21 种可编程 LED 灯色
  • 持续亮灯、闪烁或脉冲模式
  • 24V 直流和 100-240V 交流电(M2 型)
  • 点击此处下载免费编程软件[下载链接]

产品规格

尺寸 Φ60mm
额定电压 24V 直流
100-240V 交流电(仅 WJ 型)
功能 三种不同的显示模式运行:
单一显示
时间触发显示
脉冲触发显示
安装方式 直接安装(TN, WJ 型)
钢架安装(LJ 型)
主体颜色 象牙白
银色
机身样式 TN : 无螺丝端子
LJ : 杆装有线连接
WJ : 直装有线连接
可堆叠层数 3 层
5 层
模块颜色 21 种颜色
声音样式 可用的 11 种警报声
认证 EMC 指令
RoHS 指令
UL 508
FCC
KC
防护等级 IP65
IP54(带警报)
备注 免费可下载的应用软件
UL 认证组件(仅限 24V 型)

视频

在我们专属的 LA6 网页上下载免费软件,请点击这里

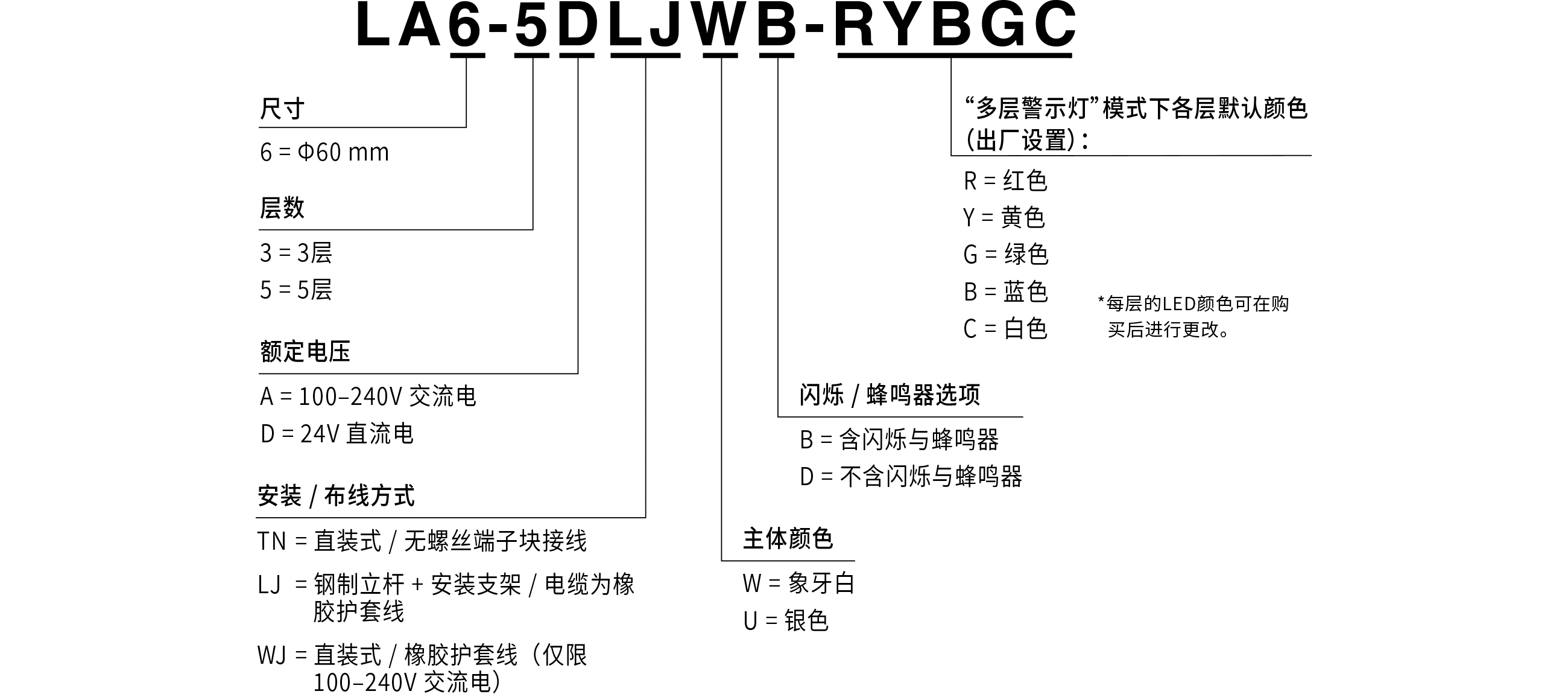

型号代码

型号代码

产品列表

型号 层数 额定电压 安装方式 接线方式 功能 蜂鸣器 主体颜色 灯色
LA6-3DWJWB-RYG 3 直流24V 直接安装 电缆 长亮/闪烁 ✔︎ 象牙白 一灯多色(21种颜色)
LA6-3DWJWN-RYG 3 直流24V 直接安装 电缆 长亮/闪烁 - 象牙白
LA6-3DWJUB-RYG 3 直流24V 直接安装 电缆 长亮/闪烁 银色
LA6-3DWJUN-RYG 3 直流24V 直接安装 电缆 长亮 - 银色
LA6-3DTNWB-RYG 3 直流24V 直接安装 端子台 长亮/闪烁 象牙白
LA6-3DTNWN-RYG 3 直流24V 直接安装 端子台 长亮 - 象牙白
LA6-3DTNUB-RYG 3 直流24V 直接安装 端子台 长亮/闪烁 银色
LA6-3DTNUN-RYG 3 直流24V 直接安装 端子台 长亮 - 银色
LA6-3DLJWB-RYG 3 直流24V 带L型支架立杆 电缆 长亮/闪烁 象牙白
LA6-3DLJWN-RYG 3 直流24V 带L型支架立杆 电缆 长亮 - 象牙白
LA6-5DTNWB-RYGBC 5 直流24V 直接安装 端子台 长亮/闪烁 象牙白
LA6-5DTNWN-RYGBC 5 直流24V 直接安装 端子台 长亮 - 象牙白
LA6-5DTNUB-RYGBC 5 直流24V 直接安装 端子台 长亮/闪烁 银色
LA6-5DTNUN-RYGBC 5 直流24V 直接安装 端子台 长亮 - 银色
LA6-5DWJWB-RYGBC 5 直流24V 直接安装 电缆 长亮/闪烁 象牙白
LA6-5DWJWN-RYGBC 5 直流24V 直接安装 电缆 长亮 - 象牙白
LA6-5DWJUB-RYGBC 5 直流24V 直接安装 电缆 长亮/闪烁 银色
LA6-5DWJUN-RYGBC 5 直流24V 直接安装 电缆 长亮 - 银色
LA6-5DLJWB-RYGBC 5 直流24V 带L型支架立杆 电缆 长亮/闪烁 ✔︎ 象牙白
LA6-5DLJWN-RYGBC 5 直流24V 带L型支架立杆 电缆 长亮 - 象牙白
LA6-5AWJWB-RYGBC 5 交流100 - 240V 直接安装 电缆 长亮/闪烁 象牙白

(*)本网站上数据的下载服务被认为已同意以下“”。

(*)本网站上数据的下载服务被认为已同意以下“”。

LA6-□DLJW□(灯杆+安装支架,电缆)  

LA6-□DLJW□(灯杆+安装支架,电缆)  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																直接安装支架 :象牙白
B22202027-7F1 1

																顶盖 :象牙白
B31310001-7F1 1

																USB保护套 :象牙白
B22100071-7F1 1

																防水垫圈(2件)
B25110042-F1 1

																灯杆支架&垫圈套装 :象牙白
B22210134-7F1 1

																灯杆防水垫圈
B25110047-F1 1

																六角螺母:M22
S33533110-222F1 2

																垫片:M22
S33642010-222F1 2
LA6-□□WJW□(直接安装/电缆连接)  

LA6-□□WJW□(直接安装/电缆连接)  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																顶盖 :象牙白
B31310001-7F1 1

																USB保护套 :象牙白
B22100071-7F1 1

																防水垫圈(2件)
B25110042-F1 1

																直接安装支架 :象牙白
B22202027-7F1 1
LA6-□DTNW□(直接安装/端子台连接)  

LA6-□DTNW□(直接安装/端子台连接)  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																顶盖 :象牙白
B31310001-7F1 1

																USB保护套 :象牙白
B22100071-7F1 1

																防水垫圈(2件)
B25110042-F1 1

																接线端子支架 :象牙白
B22202028-7F1 1
LA6-□DTNU□(直接安装/端子台连接)  

LA6-□DTNU□(直接安装/端子台连接)  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																顶盖: 银色
B31310001-9F1 1

																USB保护套 : 银色
B22100071-9F1 1

																防水垫圈(2件)
B25110042-F1 1

																接线端子支架:银色
B22202028-9F1 1
