LR5,LR7系列直接安装底座灯体模块
LR5/LR7-02WT

适用于LR5(50mm)和LR7(70mm)的直接安装底座灯体模块,模块化设计,无需螺丝即可安装。

  • 输入输出控制
  • 多层警示灯
  • φ50
  • φ70
  • 室内
  • IP65
  • LR5,LR7系列直接安装底座灯体模块 LR5/LR7-02WT
  •  非常适合需要为不同客户定制多层警示灯的企业
  • 可拆卸接线端子,轻松接线
  • 额定电压:直流 24V
  • 有象牙白, 银色和黑色机身可供选择

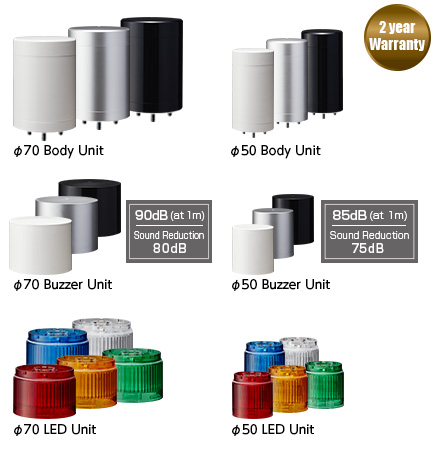

  • 仅限底座模块,LED模块和蜂鸣模块单独出售

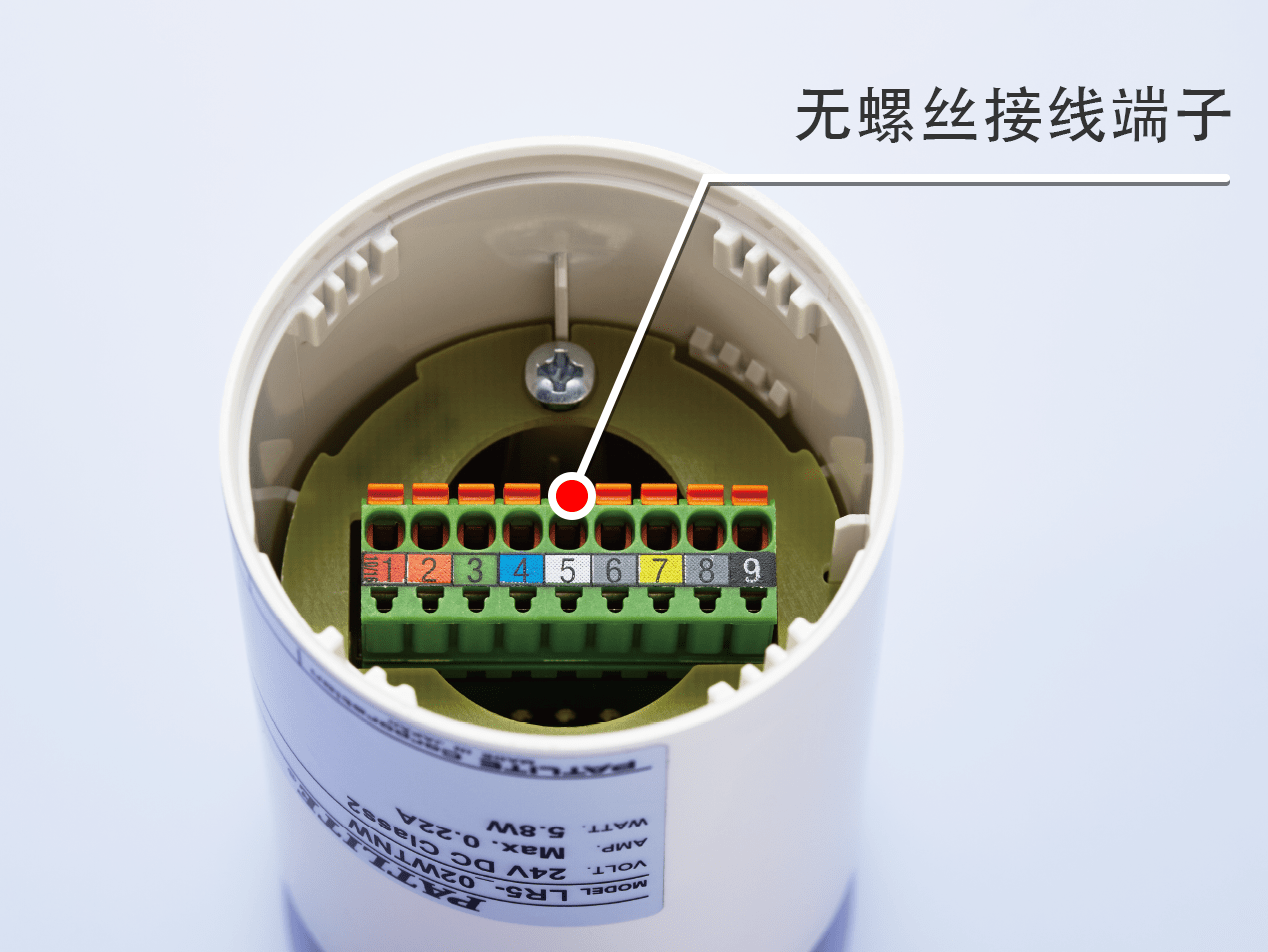

可拆卸接线端子

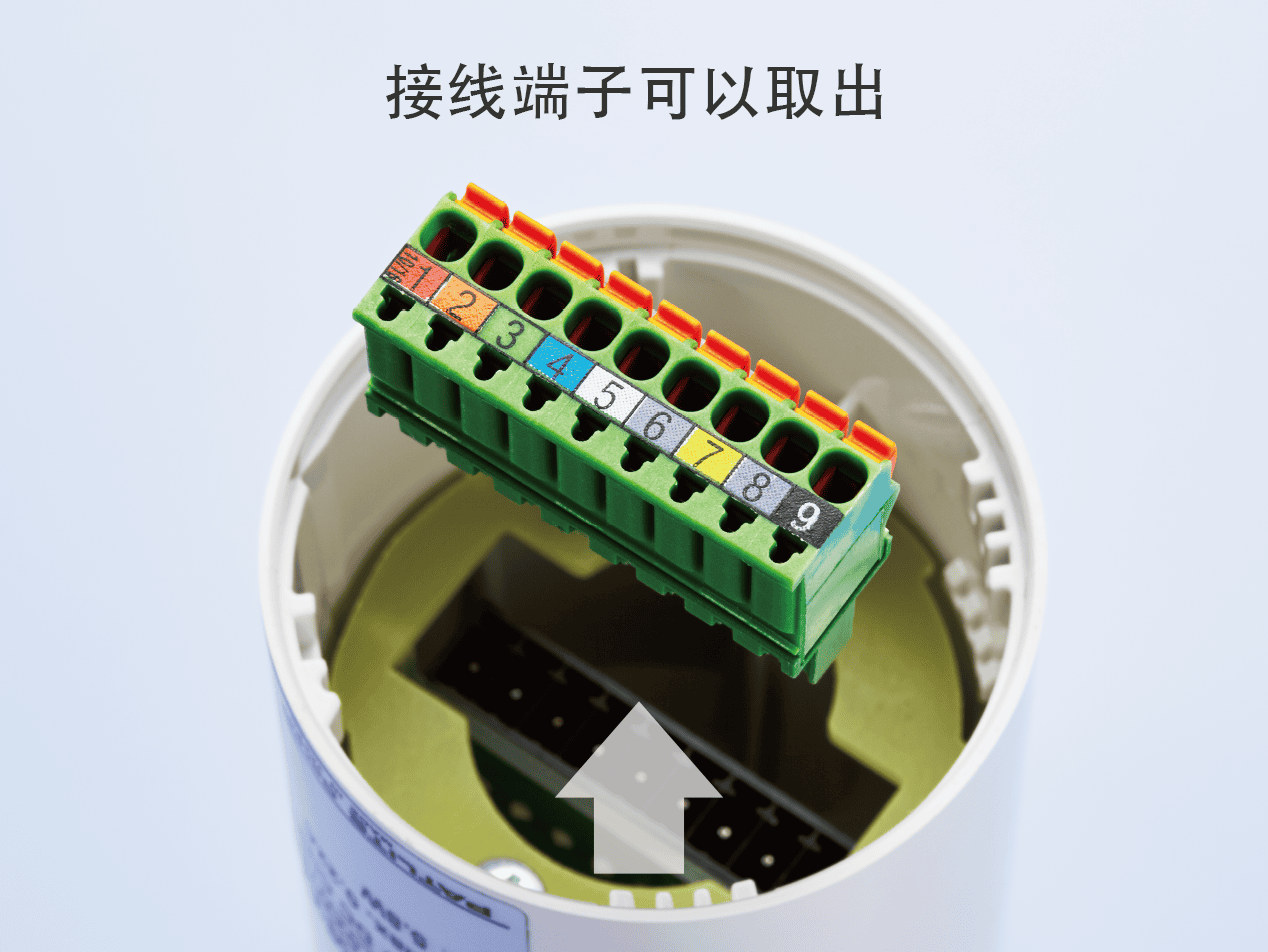

无螺丝接线端子 接线端子可以取出



产品规格

工作环境温度 -20℃ - +50℃
工作湿度范围 90%RH以下,无凝结
储存温度范围 -30℃ - +60℃
储存湿度范围 90%RH以下,无凝结
安装位置 室内使用
安装方向 垂直位置
防护等级 IP65(IEC 60529) / NEMA TYPE 4X, 13
环境条件 垂直位置
绝缘电阻 在500V DC下,电源输入线与机箱之间绝缘电阻大于1MΩ
耐压 在500V AC下,端子与机箱之间持续1分钟绝缘不破坏 (M2: 1500V AC 持续1分钟)
闪烁频率 60 ±2 次/分钟
声音级别 LR5典型85dB  LR7典型90dB
声音减弱*1 约-10dB
环境条件 蜂鸣器声音No.4(扫描)从各个方向在1米距离内
蜂鸣器声音 4种模式
No.1 快速间歇声音
No.2 连续声音
No.3 快速高低音
No.4 扫描声音
晶体管输出 NPN / PNP
认证标准 ●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS指令 (EN IEC 63000)
●EMC指令 (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)

*1:依赖于DIP开关设置

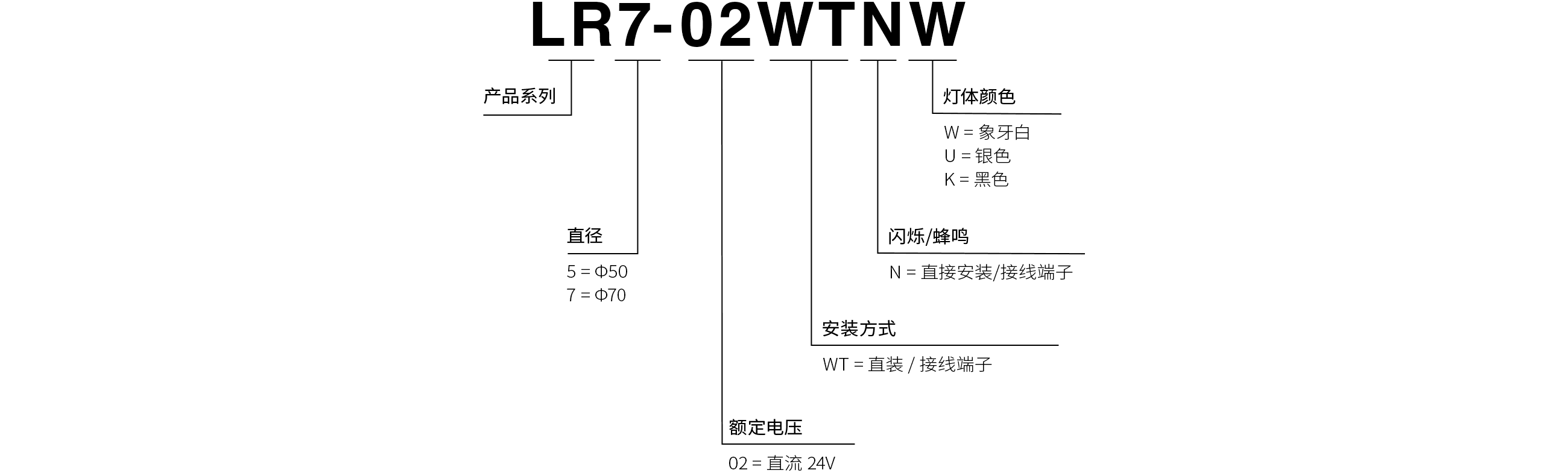

型号
