手动控制多层警示灯 (LR5)
HSST-3M2

提升您的工作站效率,选择配备手动控制和有线开关盒的LR5多层警示灯。非常适合警报应用场景。

  • 多层警示灯
  • Φ50
  • 常亮
  • 室内
  • IP54
  • IP20
  • 绿
  • 手动控制多层警示灯 (LR5) HSST-3M2

套件 HSST 包括

  • 带有 3 个 LED 段(红色、琥珀色、绿色)的信号塔,配有 4 英尺预装电缆
  • 100-240V AC 电源,带有 5 英尺电缆
  • 带有 3 个关闭按钮和安装螺丝的控制盒
  • 2 位置安装支架,带有 2 个调节螺丝,适用于 DIN 导轨或隔断安装
  • 3 英寸和 12 英寸的安装柱

应用

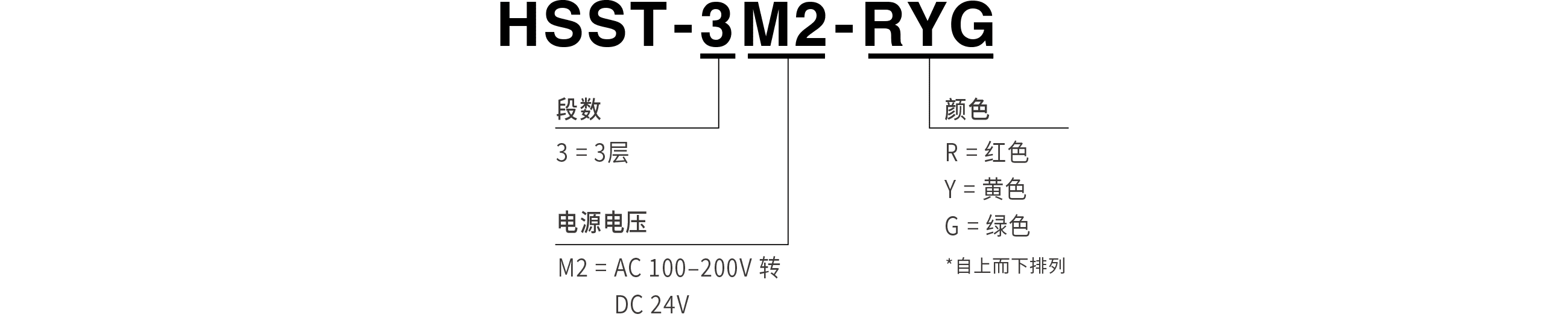

如何订购



规格

尺寸 - Φ50mm x 307(短柱)
- Φ50mm x 507(长柱)
额定电压 - 100-240V AC
主体颜色 - 象牙白
功能 - 持续照明
- 手动控制
安装 - 夹持安装
- 墙面安装
- 隔间边缘安装
可堆叠层数 - 仅作为三层塔提供
模块颜色 - LED颜色:添加(仅红色/琥珀色/绿色可用)
- 镜头颜色:透明(激活时显示颜色)
认证标准 - RoHS
- FCC
- UL48
- EN61000-6-4, EN61000-6-2, EN61000-3-2, EN61000-3-3, EN IEC 63000
防护等级 - IP20(开关箱)
- IP54(信号塔)

(*)本网站上数据的下载服务被认为已同意以下“”。

(*)本网站上数据的下载服务被认为已同意以下“”。

HSST-3M2  

HSST-3M2  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																顶盖: 象牙白
B32310071-7F1 1

																LED模块:红色(透明灯罩型)
B72100248-1F1 1

LED模块和垫圈套装。


																LED模块:黄色(透明灯罩型)
B72100248-2F1 1

LED模块和垫圈套装。


																LED模块:绿色(透明灯罩型)
B72100248-3F1 1

LED模块和垫圈套装


																遮光片(5片)
B25310067-5F1 3

该包装包含5件。


																垫圈 (5件)
B25110066-F1 5

该包装包含5件。


																安装杆支架: 象牙白
B22210160-7F1 1

带垫圈,灯杆防水垫圈和自攻螺钉(2件)


																灯杆防水垫圈
B25110047-F1 1

																按钮控制盒
T16000002-F2 1

																双面胶带(5片)
B96110002-F1 1

该包装包含5件。


																安装支架
T85130016-F1 1

																配件套装
T81800030-F1 1

产品配套配件套装。
固定螺丝、安装板、双面胶、自攻螺丝(3×18)(2个)。
