壁挂式多层警示灯 (厚度 80.2mm)
WME-D
嵌入式LED多层警示灯易于安装,设计能承受意外撞击。升级采用超亮LED灯,音量更大且外壳更耐用。
- 输入输出控制
- 多层警示灯
- W70×D80.2
- 常亮
- 闪烁
- 蜂鸣
- 93dB
- 室内
- IP54
- 红
- 黄
- 绿
- 蓝
- 白
产品特点
- FB 类型:内置蜂鸣器,音量高达 93dB(1米处)。

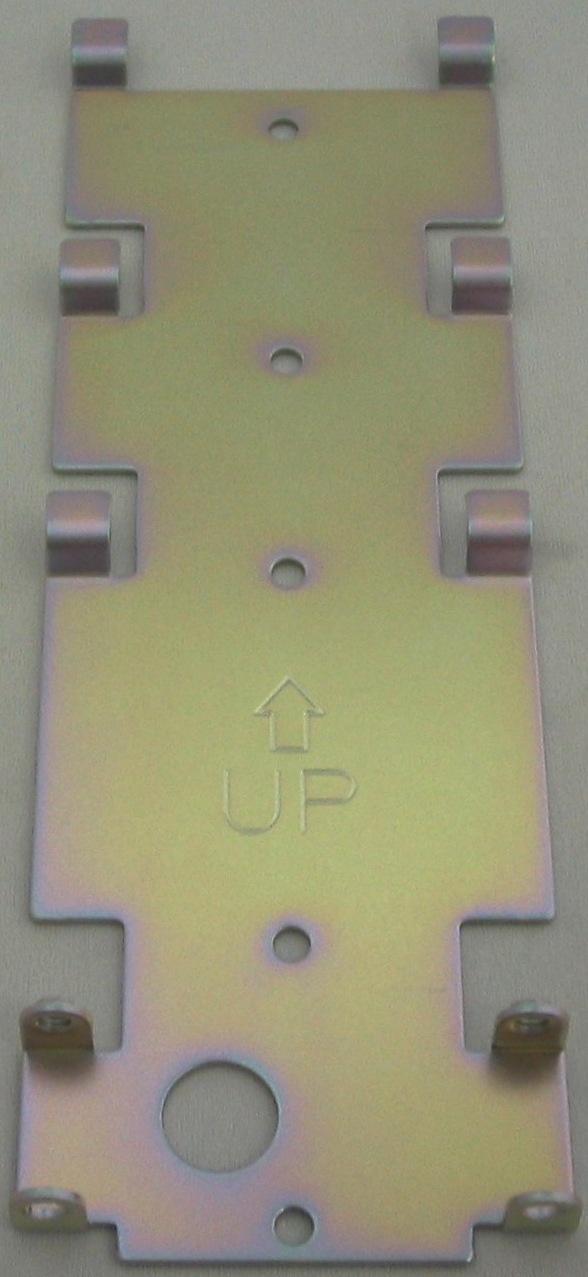

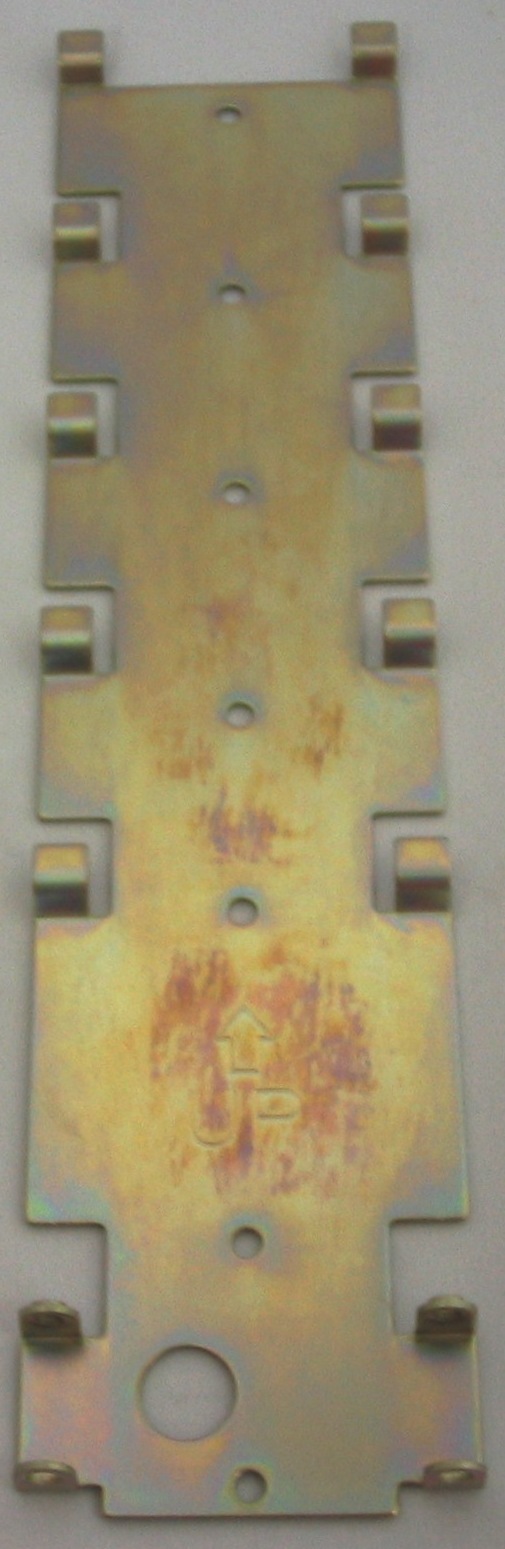

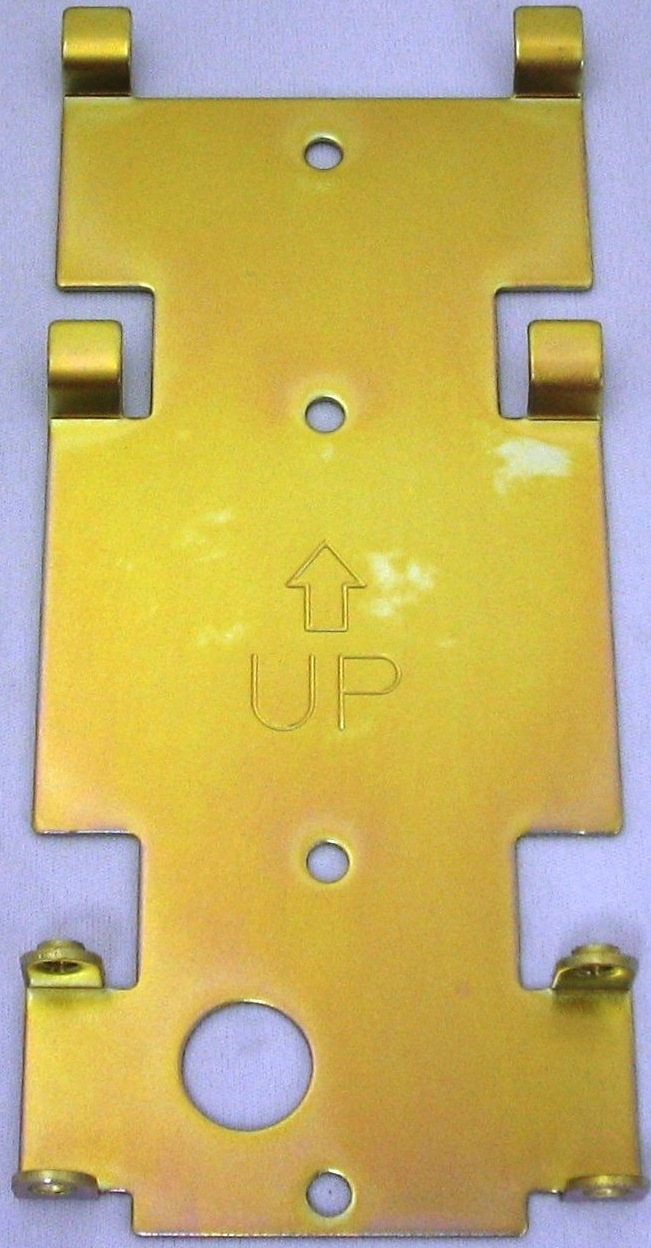

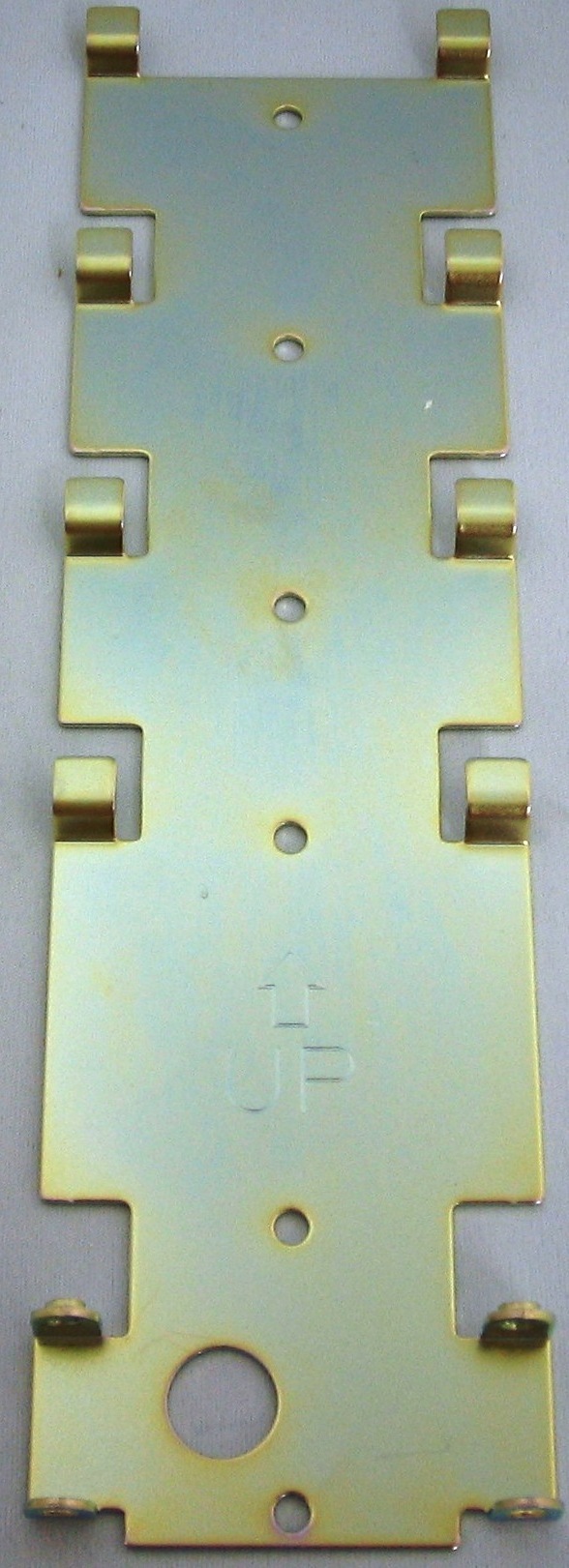

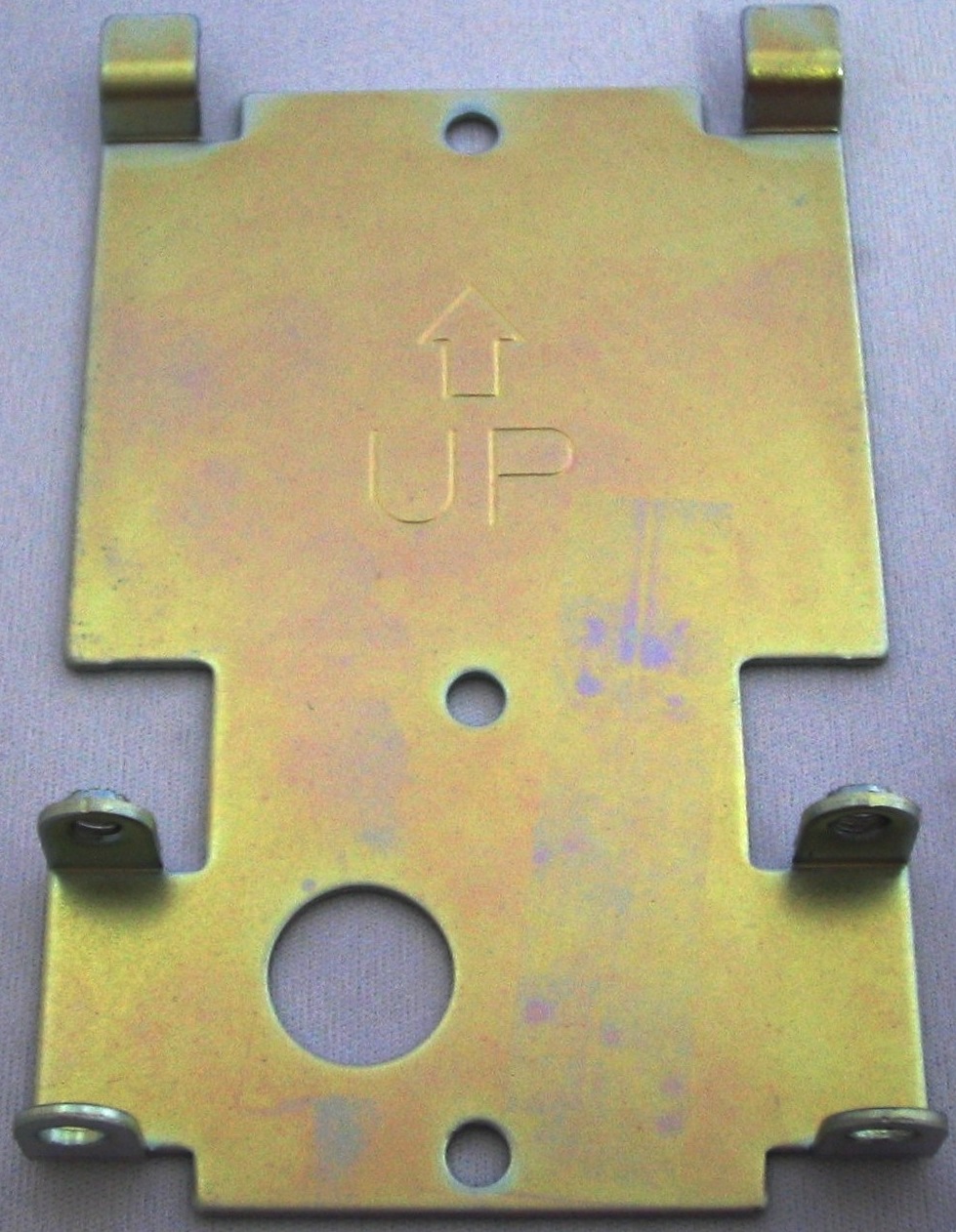

- 安装:通过安装支架,轻松实现垂直和水平安装。
- 主体:由 PC 树脂制成。
- 镜片:采用高耐冲击和耐热的聚碳酸酯树脂,具有优越的耐久性和光传输性能。
- NPN/PNP 兼容:仅限 24V 直流。

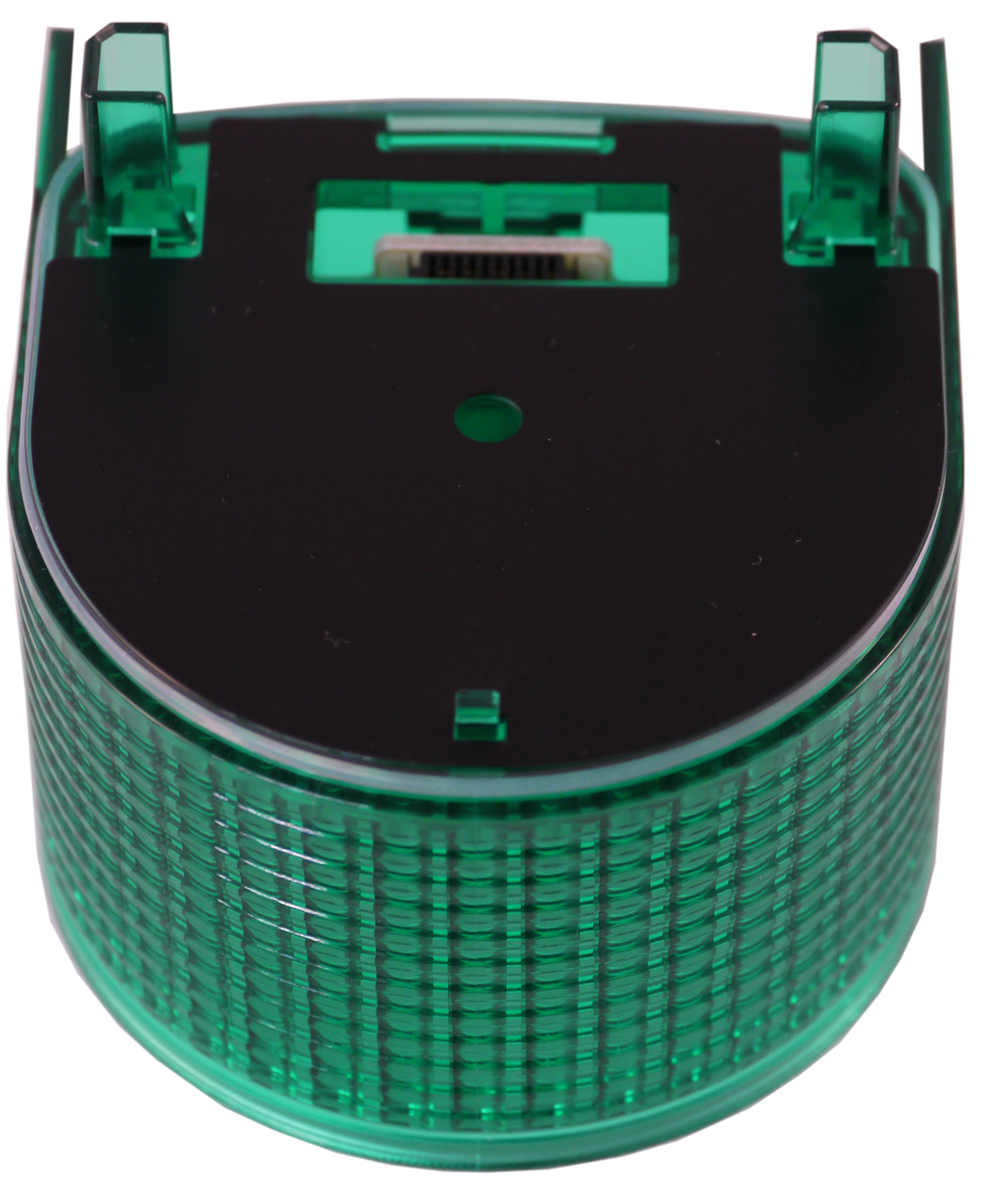

- LED 模块颜色:红色、黄色、绿色、蓝色、白色。
产品规格
尺寸 | 80.2mm 轮廓 |
额定电压 | 直流 24V 交流 100V-240V |
功能 | ・连续 ・连续、闪烁和蜂鸣(仅限 FB 类型) |
安装位置 | 室内使用 |
安装方向 | 直立、向上、向下、水平 |
主体颜色 | 象牙白 |
可堆叠层数 | 可提供 1、2、3、4 或 5 层版本 |
模块颜色 | 红色 黄色 绿色 蓝色 白色 |
声音风格 | 蜂鸣器声 蜂鸣器1:快速间歇蜂鸣 1 蜂鸣器2:快速间歇蜂鸣 2 声压级(典型值)93db(1米处) |
认证 | CE 标志 |
防护等级 | IP54 |
型号配置
- 示例:
- WME-5M2D, WME-5M2DFB, WME-502DFB
使用说明书/规格书/外形图
(*)本网站上数据的下载服务被认为已同意以下“”。
相关文件下载
(*)本网站上数据的下载服务被认为已同意以下“”。
使用说明书
-
Manual (En)
2D CAD / 3D CAD
-
2D CAD [dxf]
-
3D CAD [IGS]
-
3D CAD [STEP]
-
3D CAD [x_t]
