LED工作灯
CLA-A
具备IP69K防护等级的LED工作灯,适用于食品加工、制药、饮料等高压热水冲洗环境。采用耐冲击聚碳酸酯材料,发热量低于40℃,适配低温冷库(–40℃)至高温(+60℃)环境。多种尺寸(100~900mm)、双色光源(冷白/黄色)及4种安装方式,符合CE和RoHS标准,适用于设备照明和电动车充电桩操作面板等场景。
- 电压输入
- 100
- 200
- 300
- 600
- 900
- 常亮
- LED照明
- 室内
- IP66
- IP67
- IP69K
- 日光
- 黄
产品特点
产品特点
CLA系列LED灯条采用高亮度均匀发光设计,具备IP69K等级防护,适用于食品、医药等行业的高温水洗环境,同时也适用于控制面板与作业台的照明需求。
本系列提供4种安装方式与6种不同长度(100mm至1200mm),是传统荧光灯管替代方案的理想选择。
宣传视频
产品规格
外形尺寸 | 不含安装支架时的整体尺寸: ・ 124mm × 30mm × 19.5mm ・ 224mm × 30mm × 19.5mm ・ 324mm × 30mm × 19.5mm ・ 624mm × 30mm × 19.5mm ・ 924mm × 30mm × 19.5mm ・ 1224mm × 30mm × 19.5mm |
---|---|
额定电压 | 直流24V |
发光模式 | 仅持续点亮 |
安装方式 | ・ 卡扣式螺钉固定支架 ・ 卡扣式磁吸支架 ・ 侧面安装支架 ・ 室内任意方向安装 |
外壳结构 | ・ 聚碳酸酯外壳 ・ 出厂前已预装及预接线 |
主体颜色 | 本体:乳白色半透明 |
光源 | ・ 高亮度LED芯片(日光色) ・ 高亮度LED芯片(黄色,仅324mm规格) ・ 平均使用寿命(亮度衰减至70%时):40,000小时 |
透镜材料 | 乳白色半透明聚碳酸酯树脂 |
认证标准 | ・ CE ・ UL ・ RoHS |
防护等级 | ・ IP66 ・ IP67 ・ IP69K |
参考型号配置

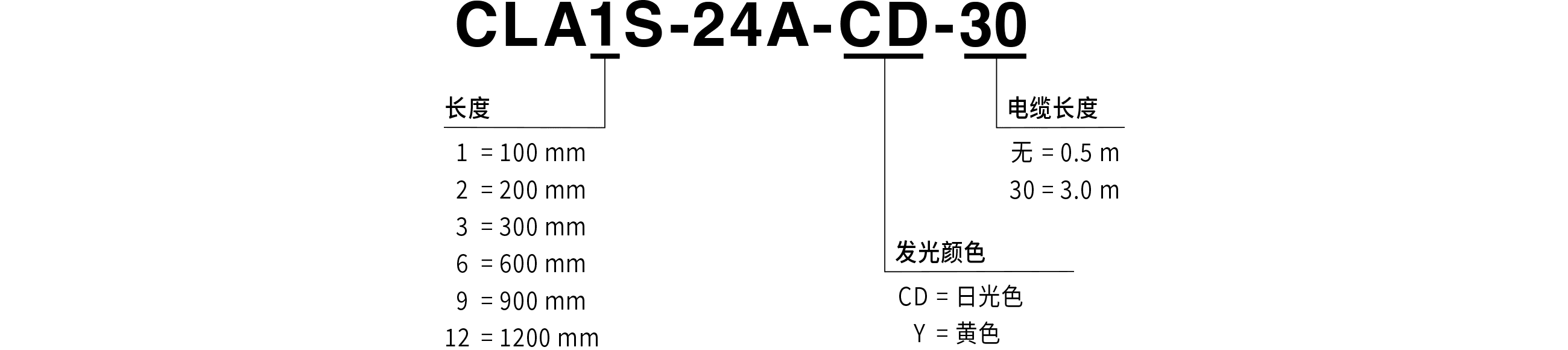

型号代码

产品列表
产品型号 | 发光区域长度 | 发光颜色 | 额定电压 | 电缆长度 |
---|---|---|---|---|
CLA1S-24A-CD(-30) | 100 mm | 日光色 | 直流24V | 0.5 m / 3.0 m |
CLA2S-24A-CD(-30) | 200 mm | 日光色 | 直流24V | 0.5 m / 3.0 m |
CLA3S-24A-CD(-30) | 300 mm | 日光色 | 直流24V | 0.5 m / 3.0 m |
CLA3S-24A-Y | 300 mm | 黄色 | 直流24V | 0.5 m |
CLA6S-24A-CD(-30) | 600 mm | 日光色 | 直流24V | 0.5 m / 3.0 m |
CLA9S-24A-CD(-30) | 900 mm | 日光色 | 直流24V | 0.5 m / 3.0 m |
CLA12S-24A-CD(-30) | 1200 mm | 日光色 | 直流24V | 0.5 m / 3.0 m |
