超薄壁挂式多层警示灯 – 多彩LED灯具,支持网络控制
WE-LAN

超薄型LED壁挂式多层警示灯,提供9种颜色、同步闪烁、流动显示和慢闪等视觉模式,适用于多种工业与公共场所。通过LAN网络进行控制,兼容HTTP、Modbus和Socket通讯协议,采用RJ-45接口连接,外壳纤薄,便于紧凑空间安装。

  • Ethernet
  • 多层警示灯
  • W90×D37.5
  • 常亮
  • 闪烁
  • 蜂鸣
  • 88dB
  • 室内
  • IP23
  • 绿
  • 一灯多色(9色)
  • 超薄壁挂式多层警示灯 – 多彩LED灯具,支持网络控制 WE-LAN

丰富的灯光组合可应对各种使用场景

(所有层级都以相同的颜色点亮并闪烁 / 提供9种颜色 / 流动显示 / 脉冲)
点击此处查看不同的灯光模式视频。

实时警报

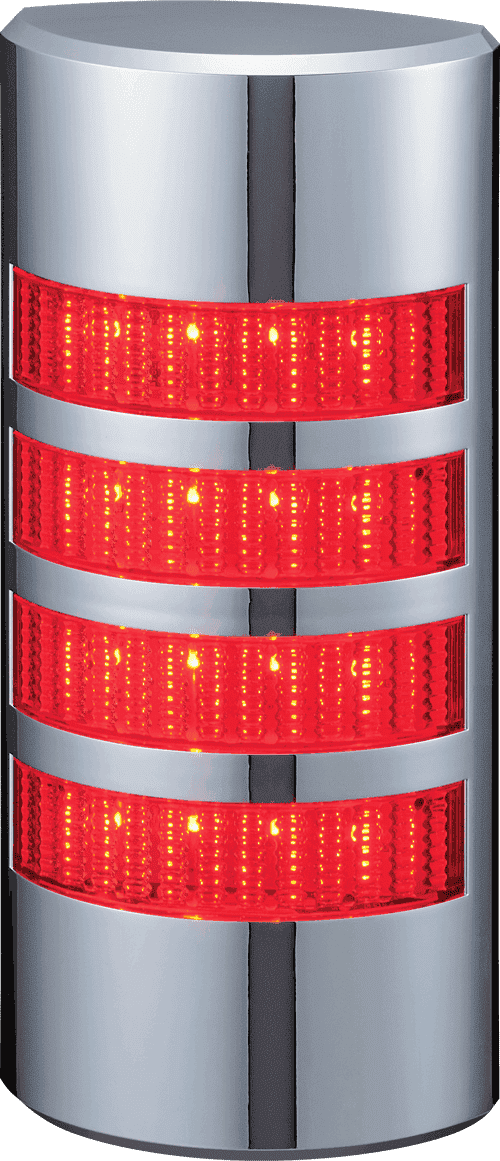

全层亮起并以同一种灯色闪烁

  • 比起传统的单层信号灯有着更强的警报性能
  • 多种闪烁频率可供选择,以表现事件紧急程度

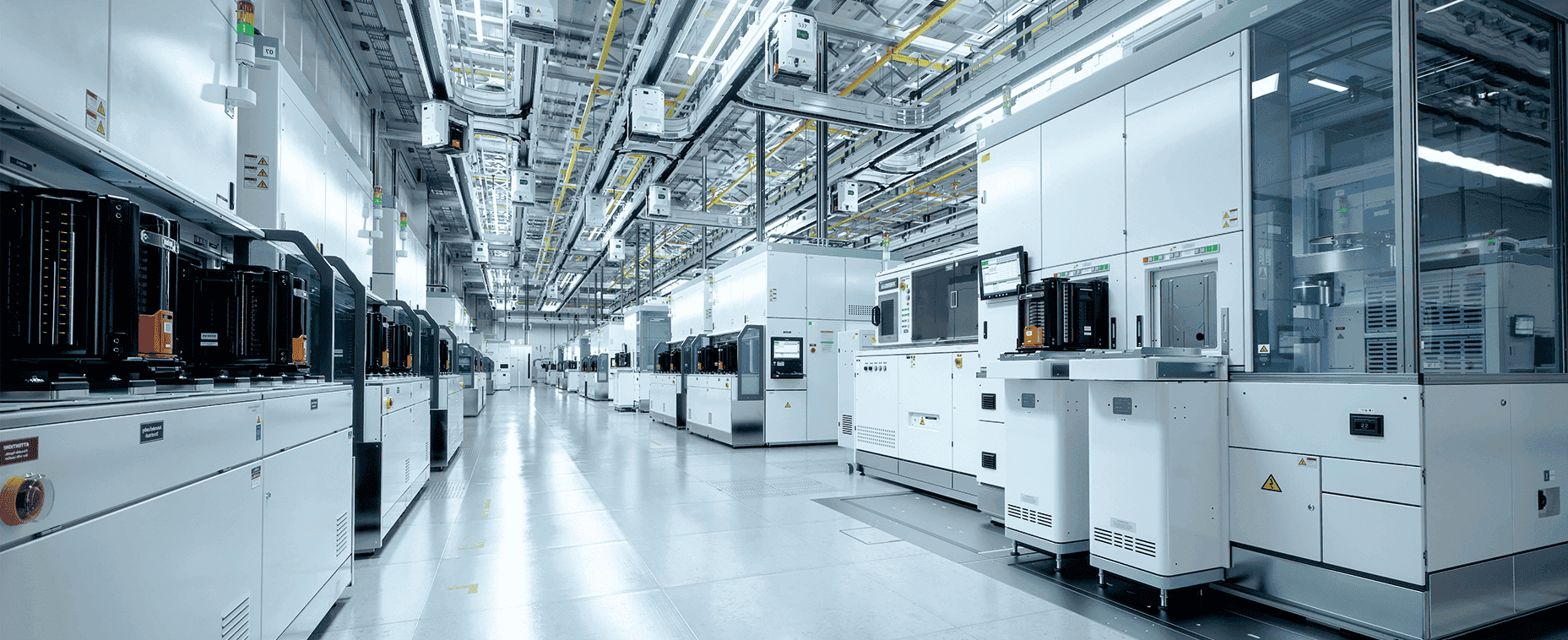

适用于设备警报以及紧急情况

适用于设备警报以及紧急情况

高辨别度

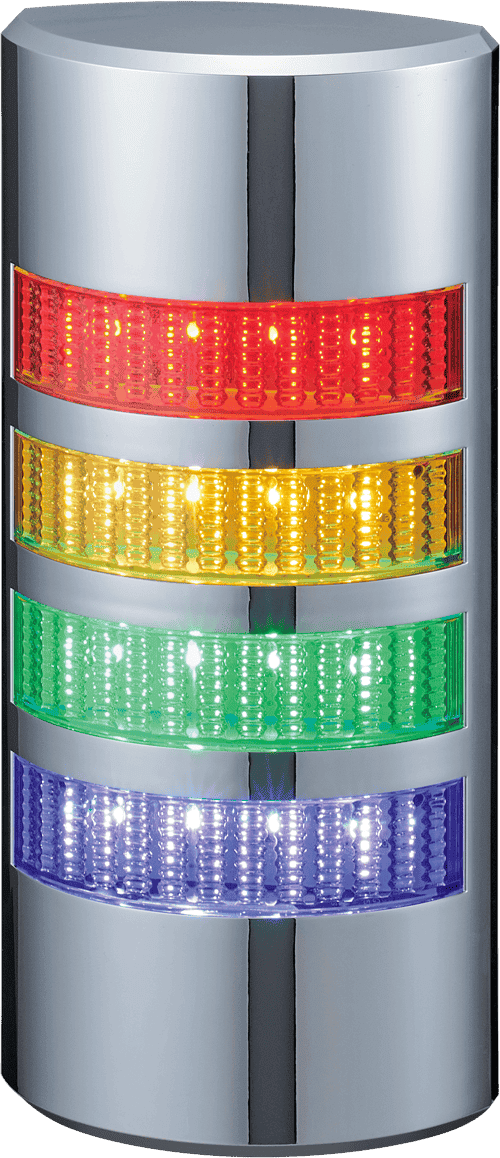

9 种灯色可选

  • 9 种灯色 (红/黄/绿/蓝/青/紫/粉/柠檬黄/白)
  • 可根据不同灯色轻松区分设备
  • 多样的灯色选择避免了由于各种限制,在特定场所不能使用特定颜色的特殊情况

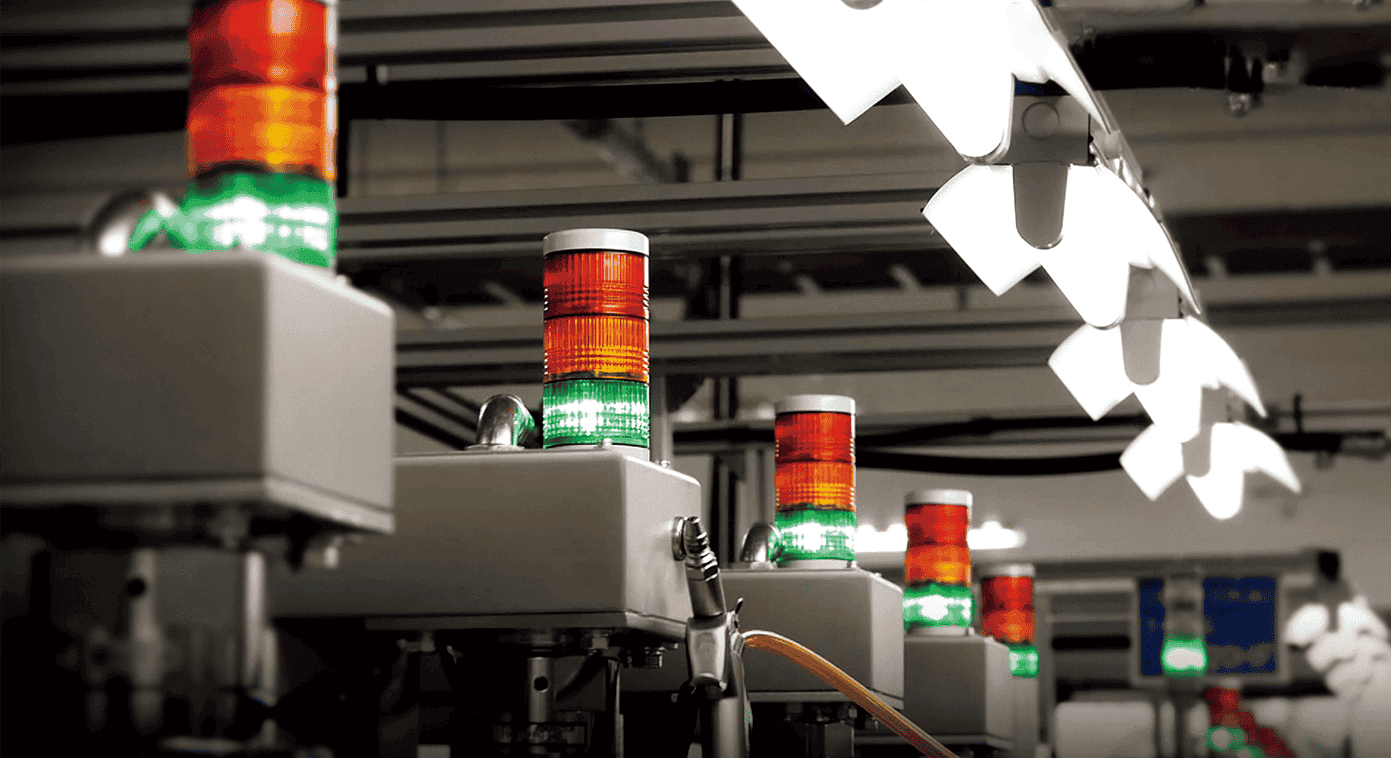

适用于工厂以及各类商业设施

适用于工厂以及各类商业设施

方向指示

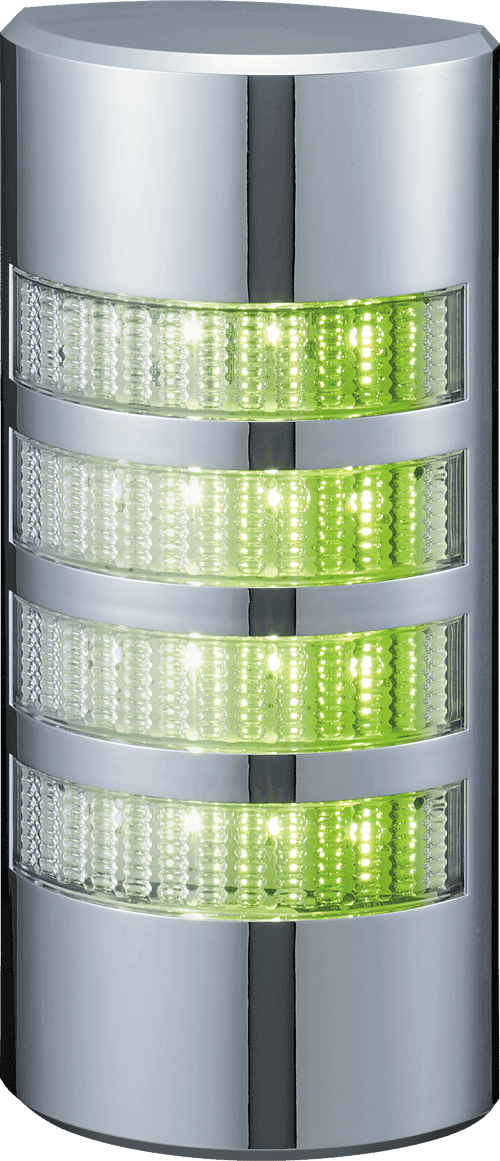

走马灯模式

  • 每层灯光向一个方向,按顺序逐层亮起后熄灭,并不断循环可作为方向指示灯使用。
  • 灯光如流水般顺滑切换,作为方向指示灯使用时清晰易懂

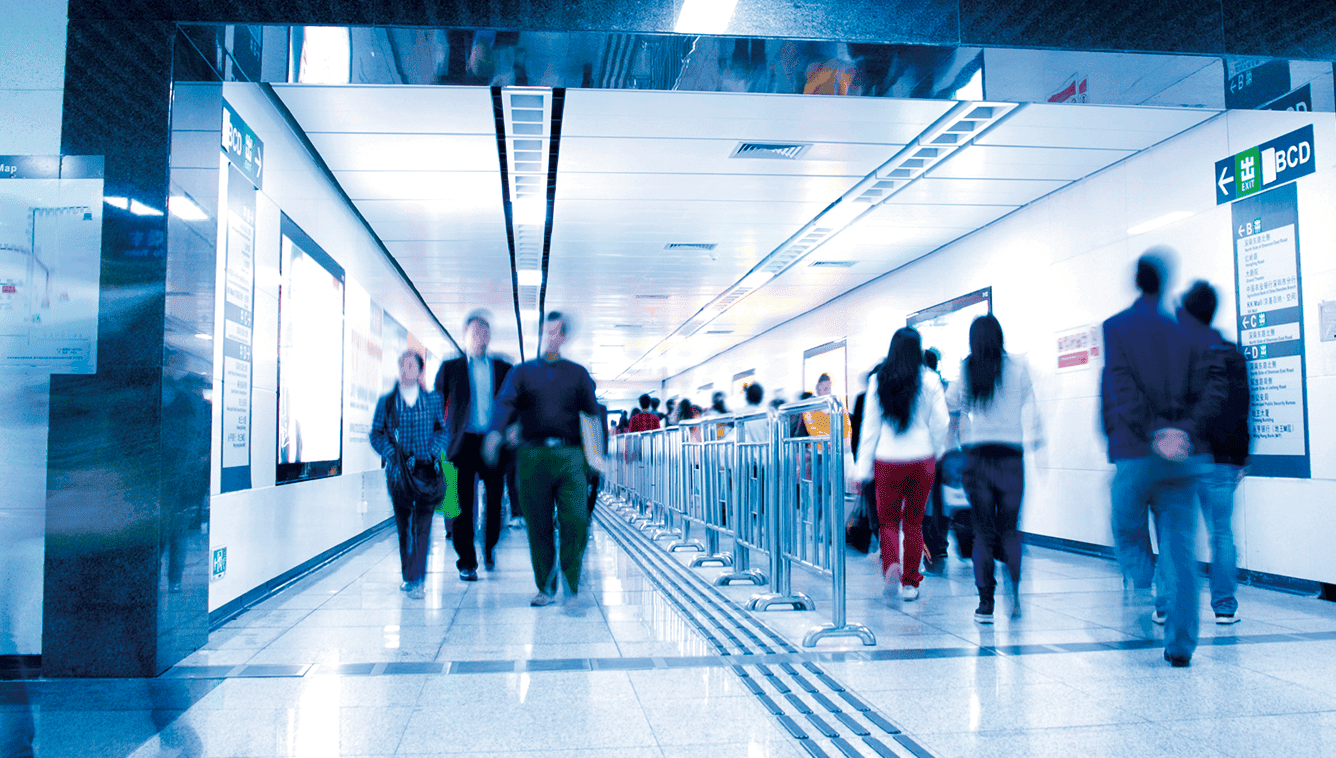

适用于火车站/商业设施等人流量较大,且需为

行人指示方向的场所

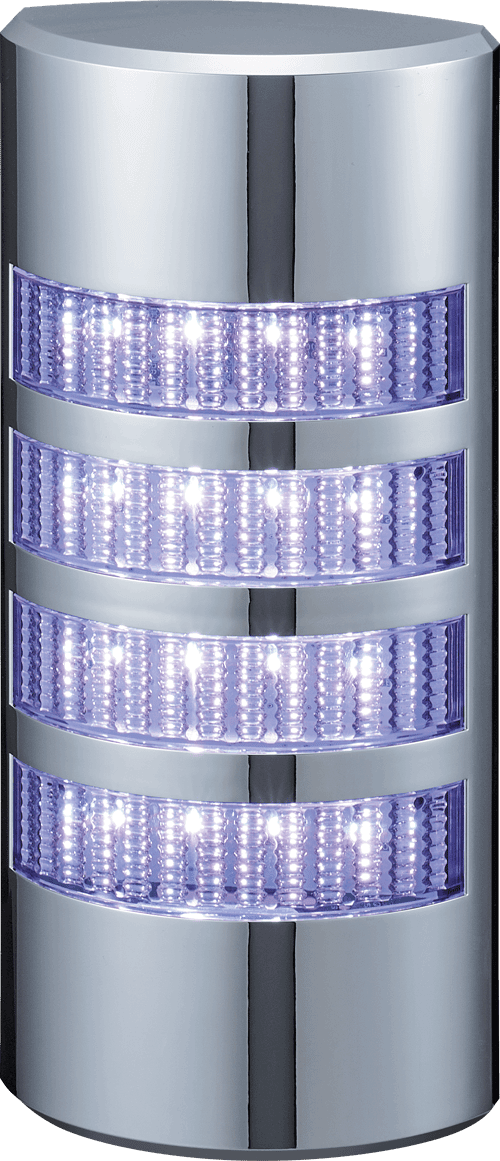

光线柔和
拒绝刺眼灯光

  • 可以做到萤火虫般柔和的闪烁方式醒目而不刺目
  • 合适办公室,医院,护理院等需要相对温和提示的场所

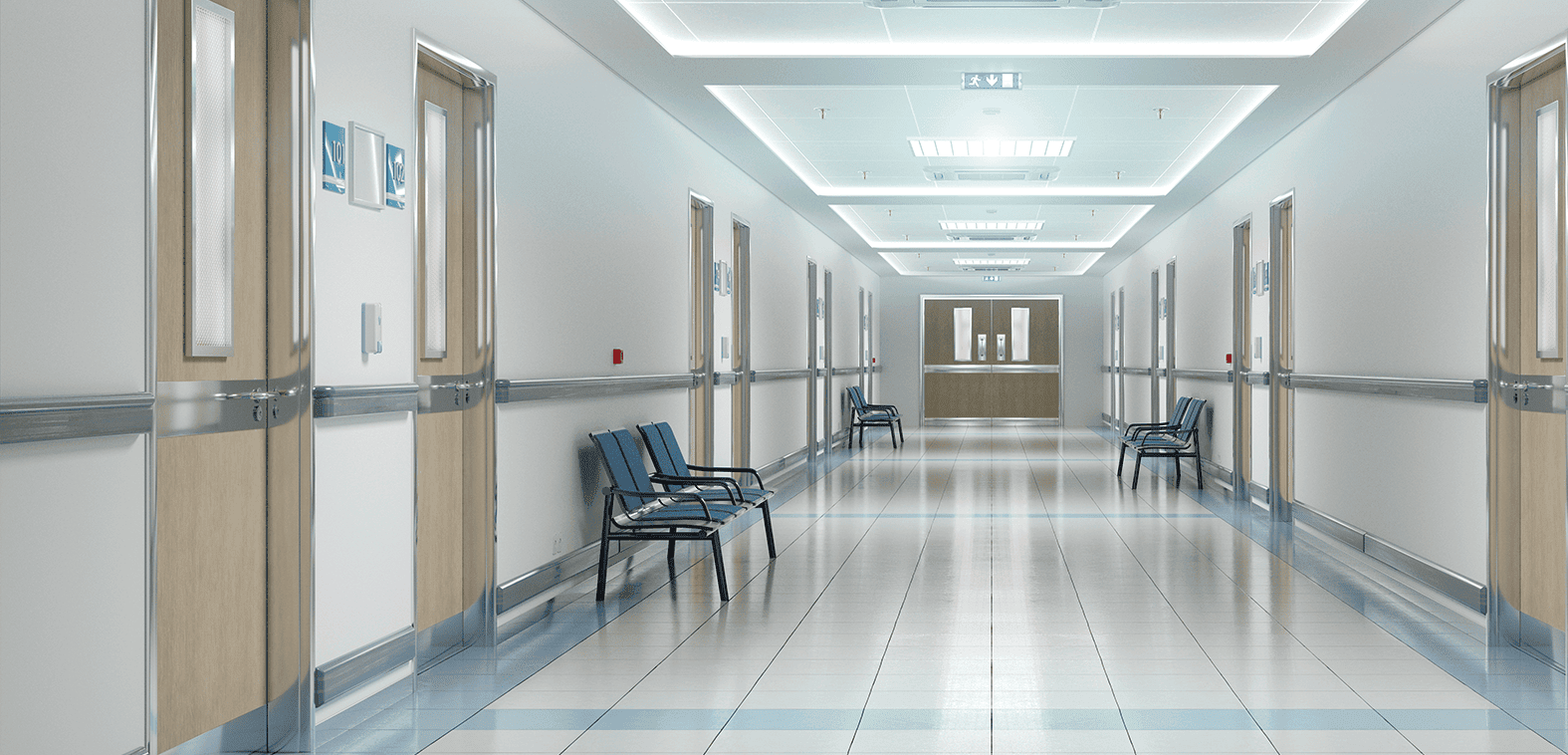

适用于医院,护理院,会议室等场所

适用于医院,护理院,会议室等场所

便捷且安全可靠

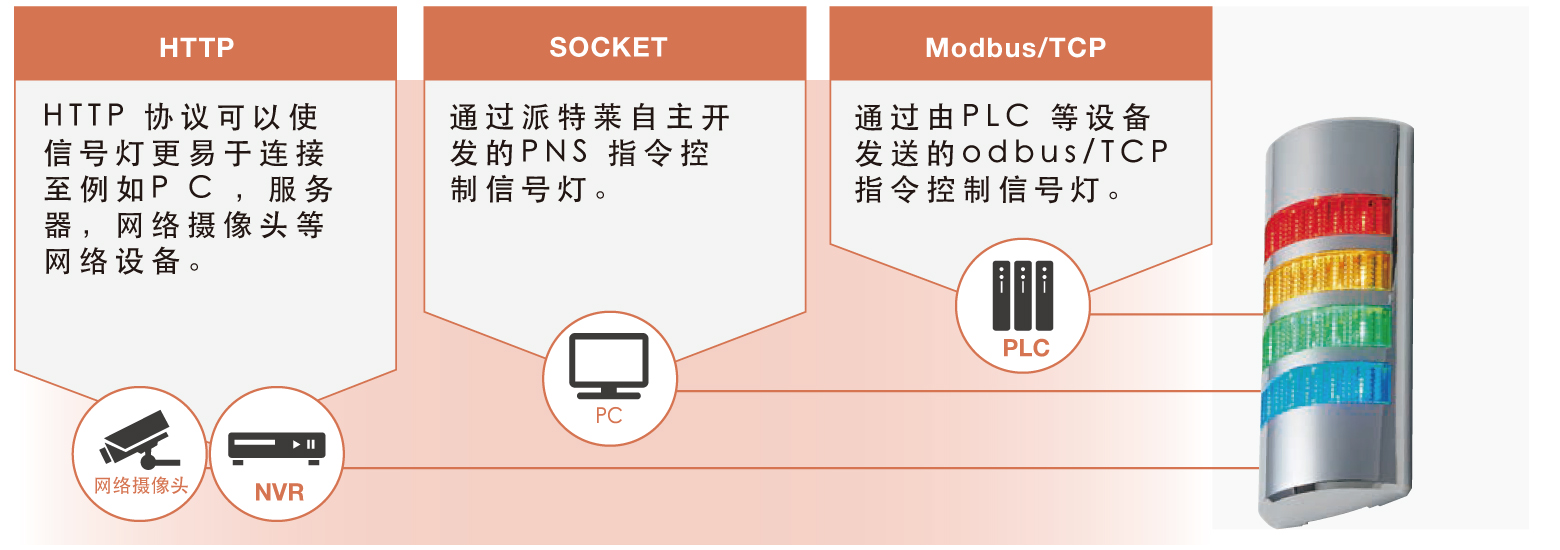

通过通用协议即可轻松控制

支持HTTP和Modbus TCP/UDP这些通用协议,无需多余开发工程即可轻松导入。同时也支持SOCKET通讯。
通过派特莱自主开发的PNS指令,实现新老型号的无障碍切换。

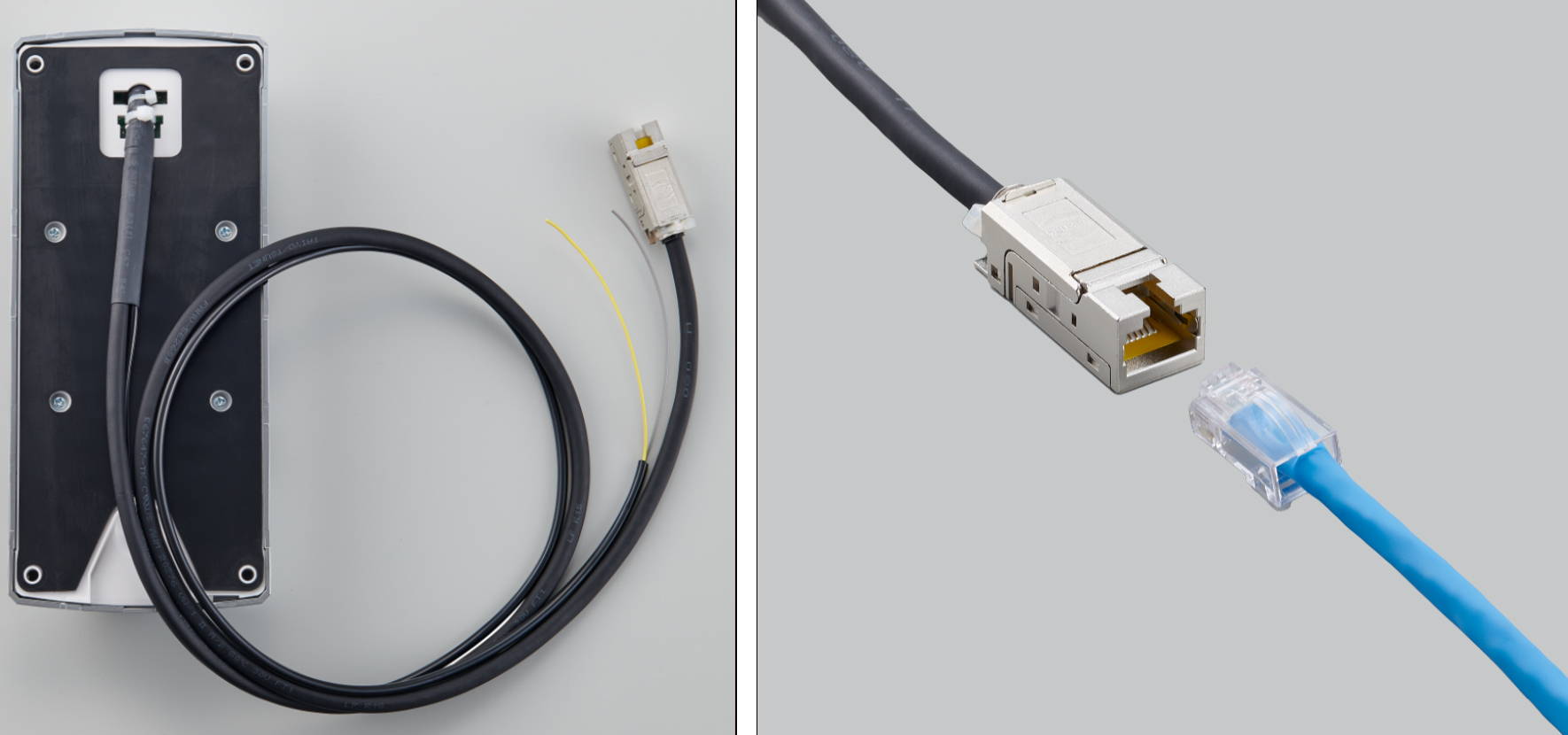

使用RJ-45接口轻松连接

只要将水晶头插到灯体上延伸出的RJ-45母头即完成连接。比起散线的产品,大幅减少了接线所需时间及精力。当需要拆开模块进行检修或有其他需求时,使用这种接口就可以非常简单地完成。

其他关键特性

  • 细长的37.5 mm外形增强了与设备和设施的一体感
  • 可以在网络浏览器上配置包括IP地址在内的详细单元设置
  • 获得了各种标准,可以全球使用

特殊设计

黄光室内可视性提高

提升前
黄光室的色度和信号灯的黄灯接近,
难以辨别黄灯是否亮起。
提升后
使用色度上更靠近绿色的柠檬黄,
更易于辨别。
信号灯各灯色在色度表上的分布
信号灯各灯色在色度表上的分布

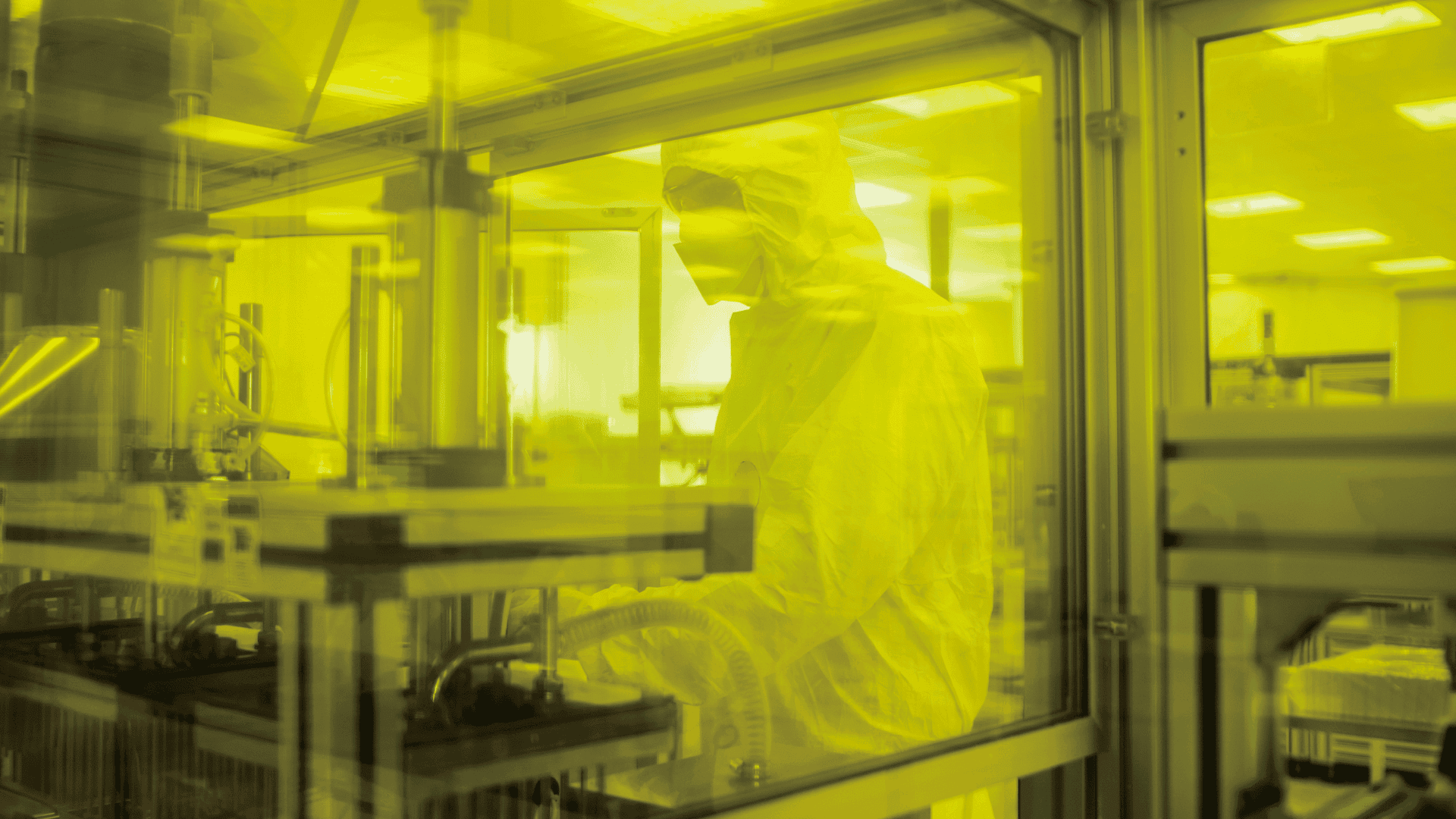

黄光室
黄光室

亮灯演示

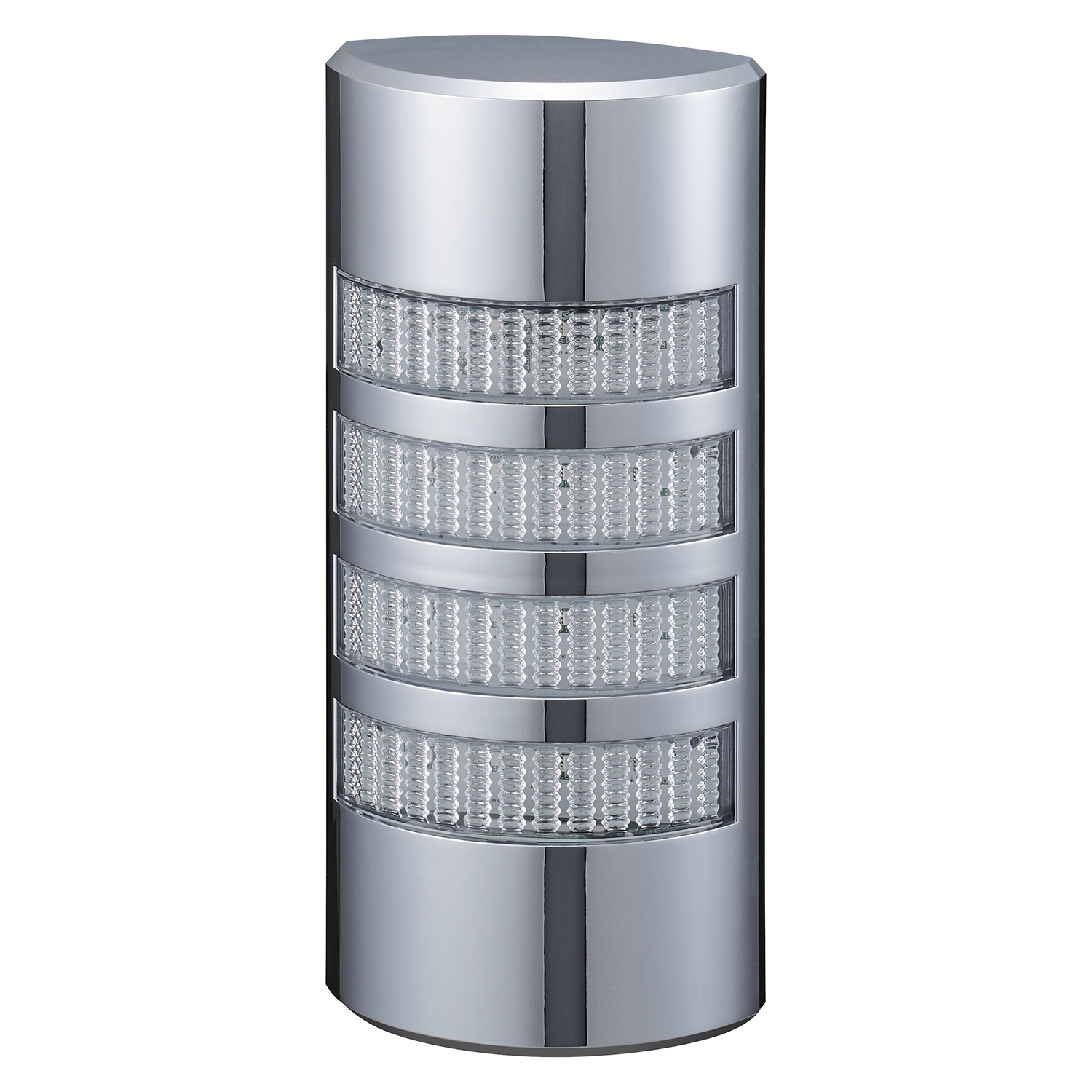

关灯

关灯

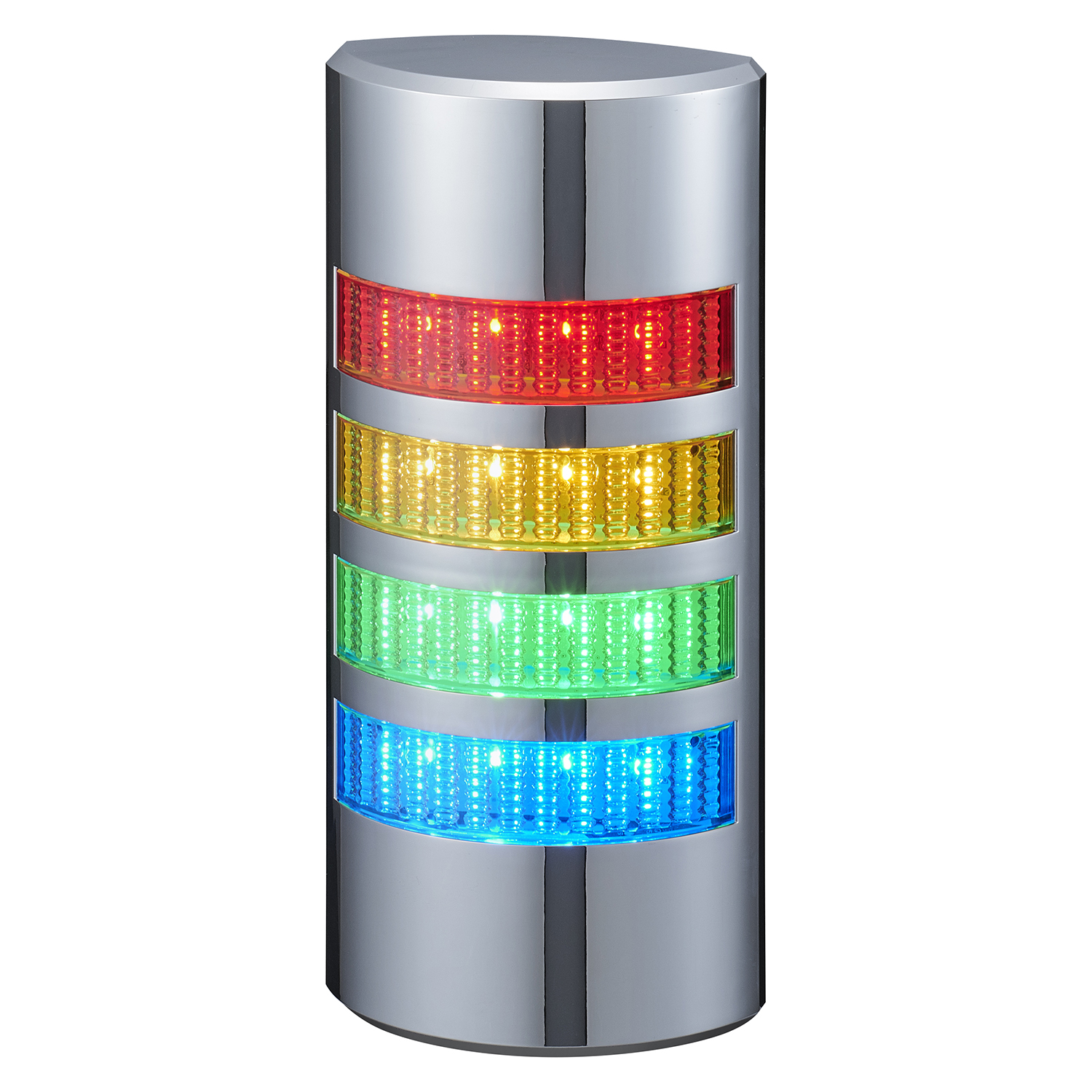

标准颜色

标准颜色

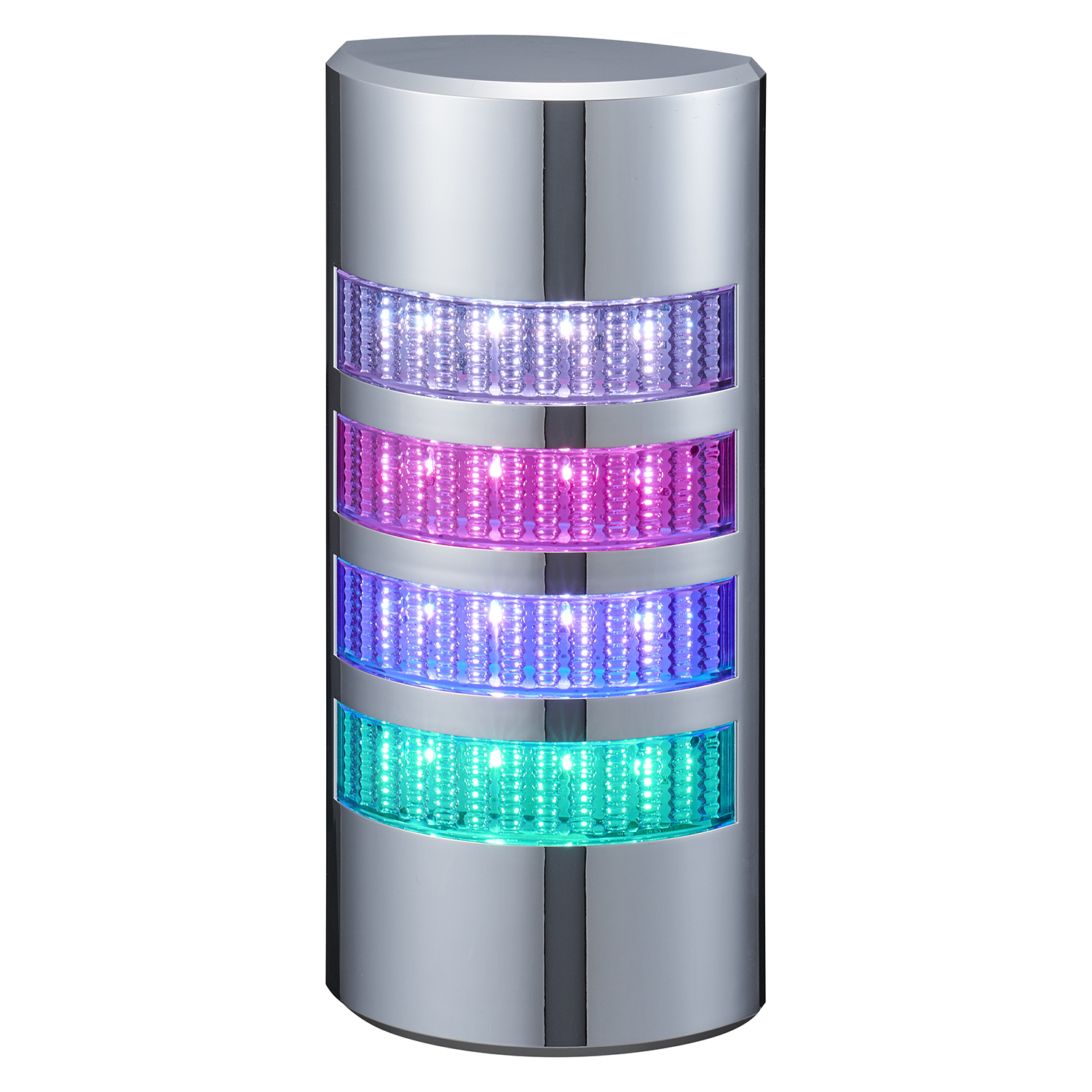

其他颜色

其他颜色

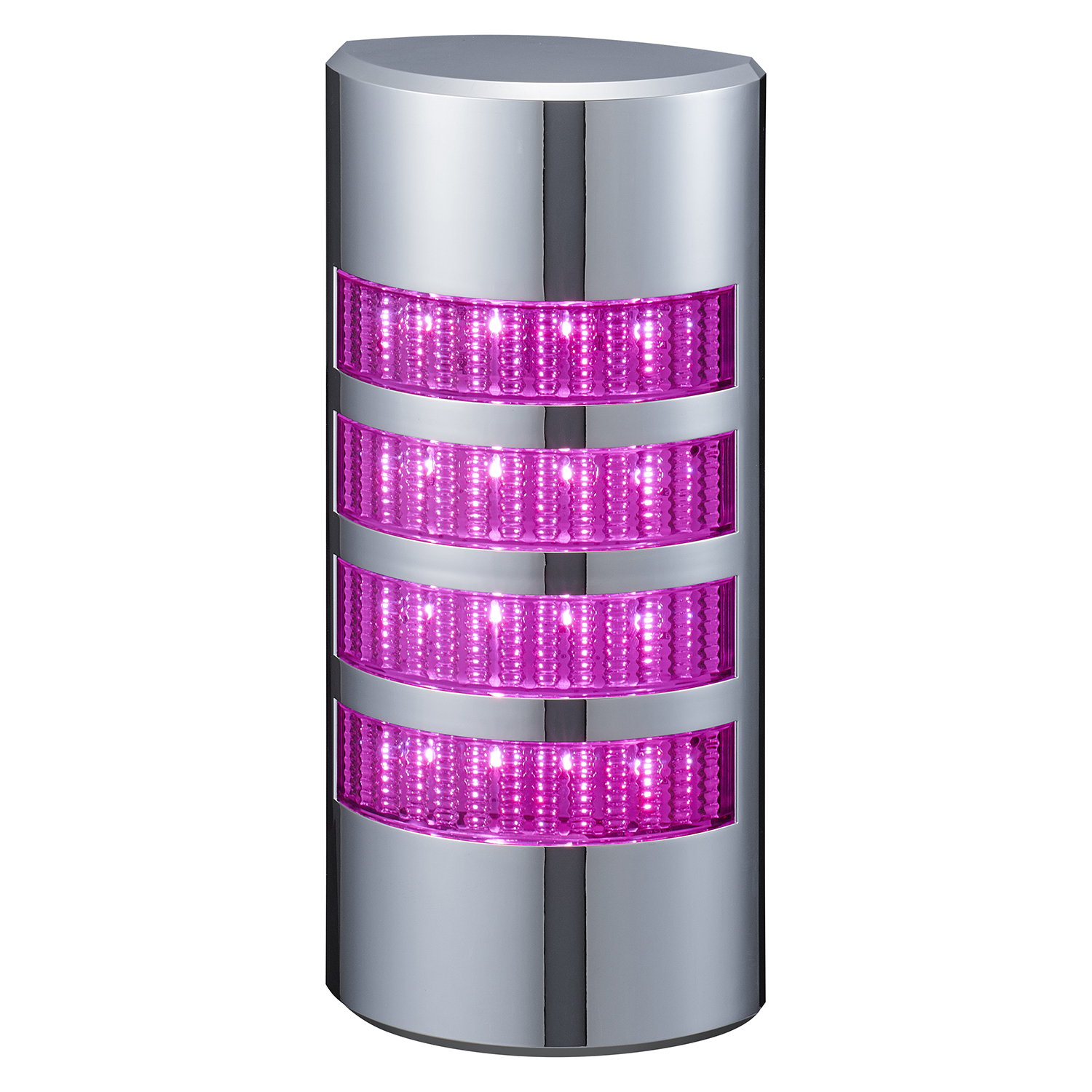

其他颜色同色亮灯

其他颜色同色亮灯

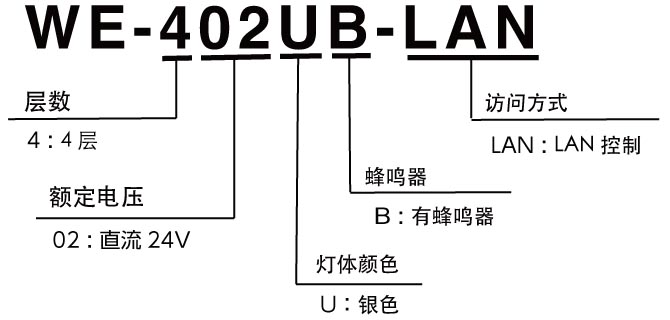

Model Code



型号 外壳规格 层数 额定电压
WE-402UB-LAN 铬镀 4 DC24V
型号 外壳规格 层数 额定电压
WE-402UB-LAN 铬镀 4 DC24V

(*)本网站上数据的下载服务被认为已同意以下“”。

(*)本网站上数据的下载服务被认为已同意以下“”。

WE-LAN  

WE-LAN  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																顶盖
GA0006702-F1 1

-

-
