模块化多层警示灯
LR6系列(M12接口)
M12接口规格实现简易配线、工数削减。高可靠性设计与环境适应能力,适用于多样场景的Φ60多层警示灯LR6系列。
【M12 连接器是什么?】 IEC 61076-2-101
一种工业级防水防尘的圆形连接件
适用于广泛的各类应用场景,提供稳定的信号传输与电源连接
- M12
- 多层警示灯
- Φ60
- 常亮
- 室内
- 红
- 黄
- 绿
- 蓝
- 白
产品特点
布线简单,大幅度缩减安装时间
简化导入时的布线工程
只需一根电缆连接M12接口即可完成接线,在需要移动装置设备时可轻松取下或安装多层警示灯,大大节省人力・时间成本

无需中继盒,简化维修保养流程
M12接口布线具备防水性能,因此无需使用中继盒。其接线方式简便,可即插即用,使得线路迁移等维护作业的便捷性也得到显著提升。

通过精简布线数量有效防止接线错误
只需1根电缆即可完成接线,可极大程度避免接线失误造成的损失。

M12连接器配置

蜂鸣器模块 | WD 信号发射器块 |
---|---|
不支持 | 不支持 |


蜂鸣器模块 | WD 信号发射器块 |
---|---|
支持 | 不支持 |


蜂鸣器模块 | WD 信号发射器块 |
---|---|
支持 | 支持 |

注意
- 4-pin和5-pin型号无法搭配标准蓝色,白色以及一灯多色模块使用。如果用户需要蓝色,白色灯色,请使用定制LED模块。
- 可售灯光配色请见产品列表,恕无法提供产品列表外的灯光配色组合。
- 本产品不包含电缆。
当4-pin/5-pin款需要搭配蓝色·白色模块使用时

音/音声样本
如何选型

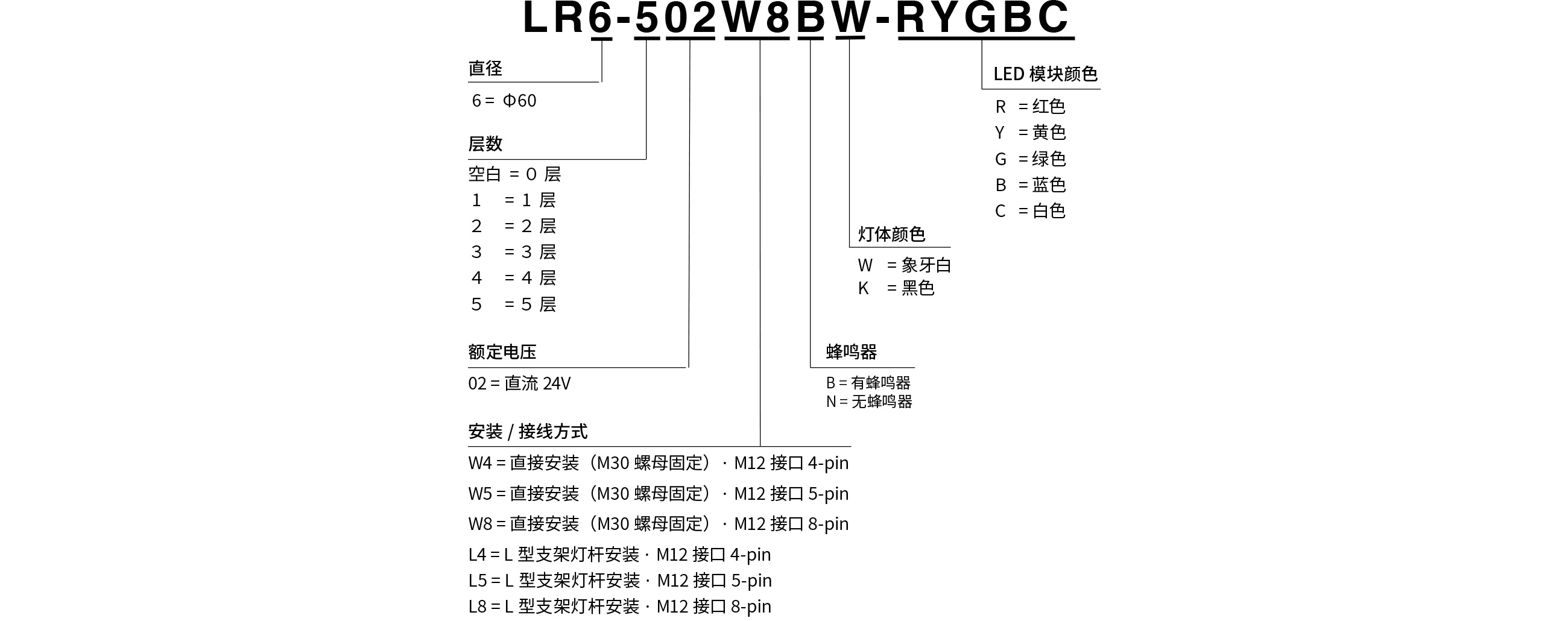

型号代码

产品列表
M12接口4-pin规格组装完成品
产品型号 | 层数 | 额定电压 | 安装方式 | 接线 | 蜂鸣器模块 | WD发送器兼容 | 灯体颜色 | LED 模块颜色 |
---|---|---|---|---|---|---|---|---|

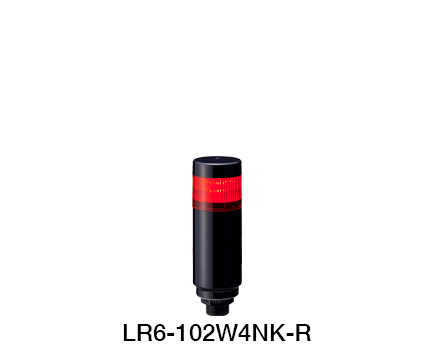

LR6-102W4NW-R | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 象牙白 | 红色 |
LR6-102W4NW-Y | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 象牙白 | 黄色 |
LR6-102W4NW-G | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 象牙白 | 绿色 |
LR6-202W4NW-RY | 2 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 象牙白 | 红色,黄色 |
LR6-202W4NW-RG | 2 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 象牙白 | 红色,绿色 |
LR6-302W4NW-RYG | 3 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 象牙白 | 红色,黄色,绿色 |
LR6-102W4NK-R | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 黑色 | 红色 |
LR6-102W4NK-Y | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 黑色 | 黄色 |
LR6-102W4NK-G | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 黑色 | 绿色 |
LR6-202W4NK-RY | 2 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 黑色 | 红色,黄色 |
LR6-202W4NK-RG | 2 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 黑色 | 红色,绿色 |
LR6-302W4NK-RYG | 3 | 直流 24V | 直接安装(M30螺母固定) | M12接口 4-pin | 无蜂鸣器 | 不支持 | 黑色 | 红色,黄色,绿色 |
M12接口5-pin规格组装完成品
产品型号 | 层数 | 额定电压 | 安装方式 | 接线 | 蜂鸣器模块 | WD发送器兼容 | 灯体颜色 | LED 模块颜色 |
---|---|---|---|---|---|---|---|---|
LR6-102W5BW-R | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 象牙白 | 红色 |
LR6-102W5BW-Y | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 象牙白 | 黄色 |
LR6-102W5BW-G | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 象牙白 | 绿色 |
LR6-202W5BW-RY | 2 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 象牙白 | 红色,黄色 |
LR6-202W5BW-RG | 2 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 象牙白 | 红色,绿色 |
LR6-302W5BW-RYG | 3 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 象牙白 | 红色,黄色,绿色 |
LR6-102W5BK-R | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 黑色 | 红色 |
LR6-102W5BK-Y | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 黑色 | 黄色 |
LR6-102W5BK-G | 1 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 黑色 | 绿色 |
LR6-202W5BK-RY | 2 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 黑色 | 红色,黄色 |
LR6-202W5BK-RG | 2 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 黑色 | 红色,绿色 |
LR6-302W5BK-RYG | 3 | 直流 24V | 直接安装(M30螺母固定) | M12接口 5-pin | 有蜂鸣器 | 不支持 | 黑色 | 红色,黄色,绿色 |
M12接口8-pin规格主体单元
产品型号 | 层数 | 额定电压 | 安装方式 | 接线 | 蜂鸣器模块 | WD发送器兼容 | 灯体颜色 | LED 模块颜色 |
---|---|---|---|---|---|---|---|---|
LR6-02W8NW | 0 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 无蜂鸣器 | 支持 | 象牙白 | 仅主体 |
LR6-02W8NK | 0 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 无蜂鸣器 | 支持 | 黑色 | 仅主体 |
M12接口8-pin规格组装完成品
产品型号 | 层数 | 额定电压 | 安装方式 | 接线 | 蜂鸣器模块 | WD发送器兼容 | 灯体颜色 | LED 模块颜色 |
---|---|---|---|---|---|---|---|---|
LR6-302W8NW-RYG | 3 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 无蜂鸣器 | 支持 | 象牙白 | 红色,黄色,绿色 |
LR6-402W8NW-RYGB | 4 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 无蜂鸣器 | 支持 | 象牙白 | 红色,黄色,绿色,蓝色 |
LR6-502W8NW-RYGBC | 5 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 无蜂鸣器 | 支持 | 象牙白 | 红色,黄色,绿色,蓝色,白色 |
LR6-402W8BW-RYGB | 4 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 有蜂鸣器 | 支持 | 象牙白 | 红色,黄色,绿色,蓝色 |
LR6-502W8BW-RYGBC | 5 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 有蜂鸣器 | 支持 | 象牙白 | 红色,黄色,绿色,蓝色,白色 |
LR6-402W8NK-RYGB | 4 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 无蜂鸣器 | 支持 | 黑色 | 红色,黄色,绿色,蓝色 |
LR6-502W8NK-RYGBC | 5 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 无蜂鸣器 | 支持 | 黑色 | 红色,黄色,绿色,蓝色,白色 |
LR6-402W8BK-RYGB | 4 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 有蜂鸣器 | 支持 | 黑色 | 红色,黄色,绿色,蓝色 |
LR6-502W8BK-RYGBC | 5 | 直流 24V | 直接安装(M30螺母固定) | M12接口 8-pin | 有蜂鸣器 | 支持 | 黑色 | 红色,黄色,绿色,蓝色,白色 |
