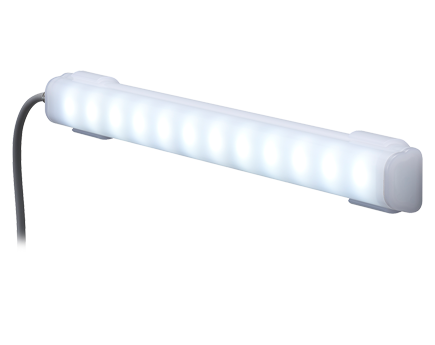

LED工作照明灯-耐用&洁净
CLA-02

ECOLAB®

适用于配电柜以及食品、饮料和医药设备的LED工作照明灯,符合IP67/IP69K等级并通过ECOLAB认证,可承受高压清洗、化学清洁和灭菌流程,确保在严苛环境下可靠运行。

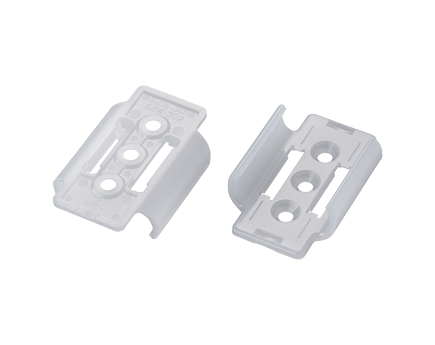

※产品包含 SZW-301 支架

  • 100/200/300/600/900
  • LED照明
  • 室内
  • IP66
  • IP67
  • P69K
  • 日光
  • LED工作照明灯-耐用&洁净 CLA-02
  • LED工作照明灯-耐用&洁净 CLA-02
  • LED工作照明灯-耐用&洁净 CLA-02
  • LED工作照明灯-耐用&洁净 CLA-02
  • LED工作照明灯-耐用&洁净 CLA-02
  • LED工作照明灯-耐用&洁净 CLA-02
  • LED工作照明灯-耐用&洁净 CLA-02

亮度表现突出,能效全面升级

坚固耐用且光效性能优异

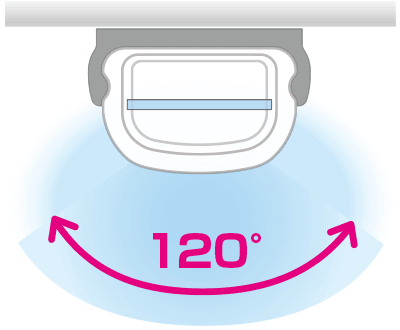

廣域照明覆蓋

与前代产品相比,总光通量提升65%,照度提升71%。无缝乳白色外壳确保在120°宽光束角内实现均匀亮度。 实现大幅提升,在降低能耗的同时保障高亮度。
指300mm长,日光款

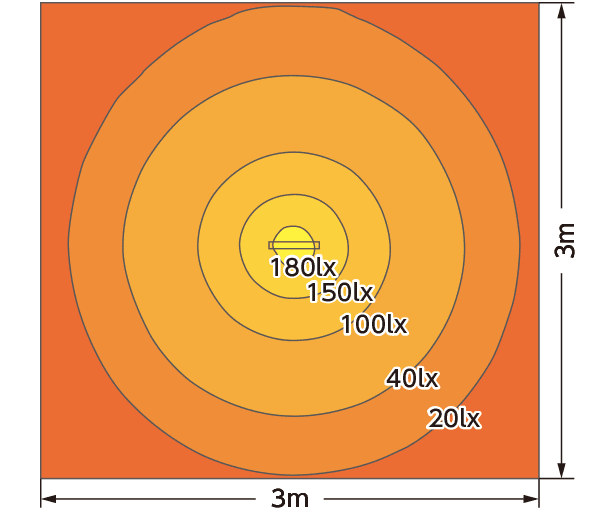

照度分布 (CLA3,1 m)

照度分佈圖

为计算值,可能与实测存在差异。

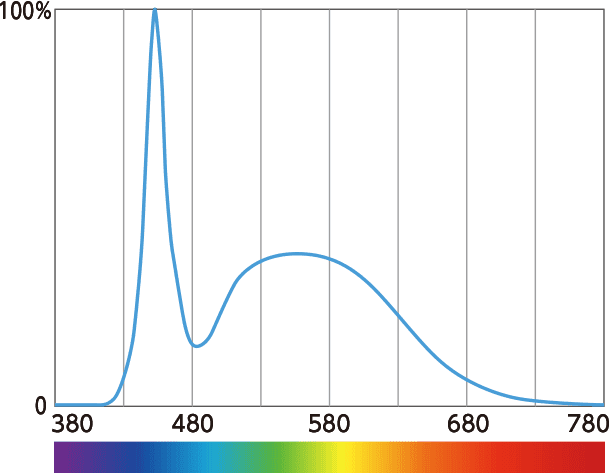

光谱分布(相对强度)

光譜分佈(相對強度)

波长(nm)

结构坚固耐用,为洁净环境设计

可耐受高压冲洗、化学消毒及灭菌处理

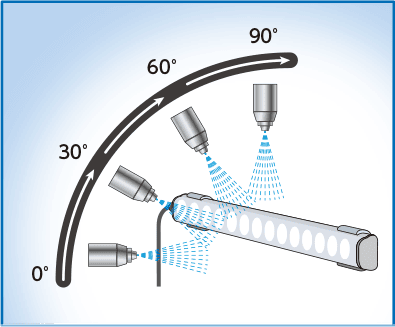

IP67/IP69K

IP67/IP69K

防震聚碳酸酯外壳能有效防止因意外撞击导致的破裂问题,同时阻隔灰尘、微粒等异物侵入。可在-40°C至+60°C的宽温范围内正常工作,并具备IP69K等级认证,适用于冷库及设备需高温清洗的场景。

−40°C~+60°C
  • 通過 ECOLAB 评估试验*
  • 耐 HO

耐受清洁剂与过氧化氢灭菌

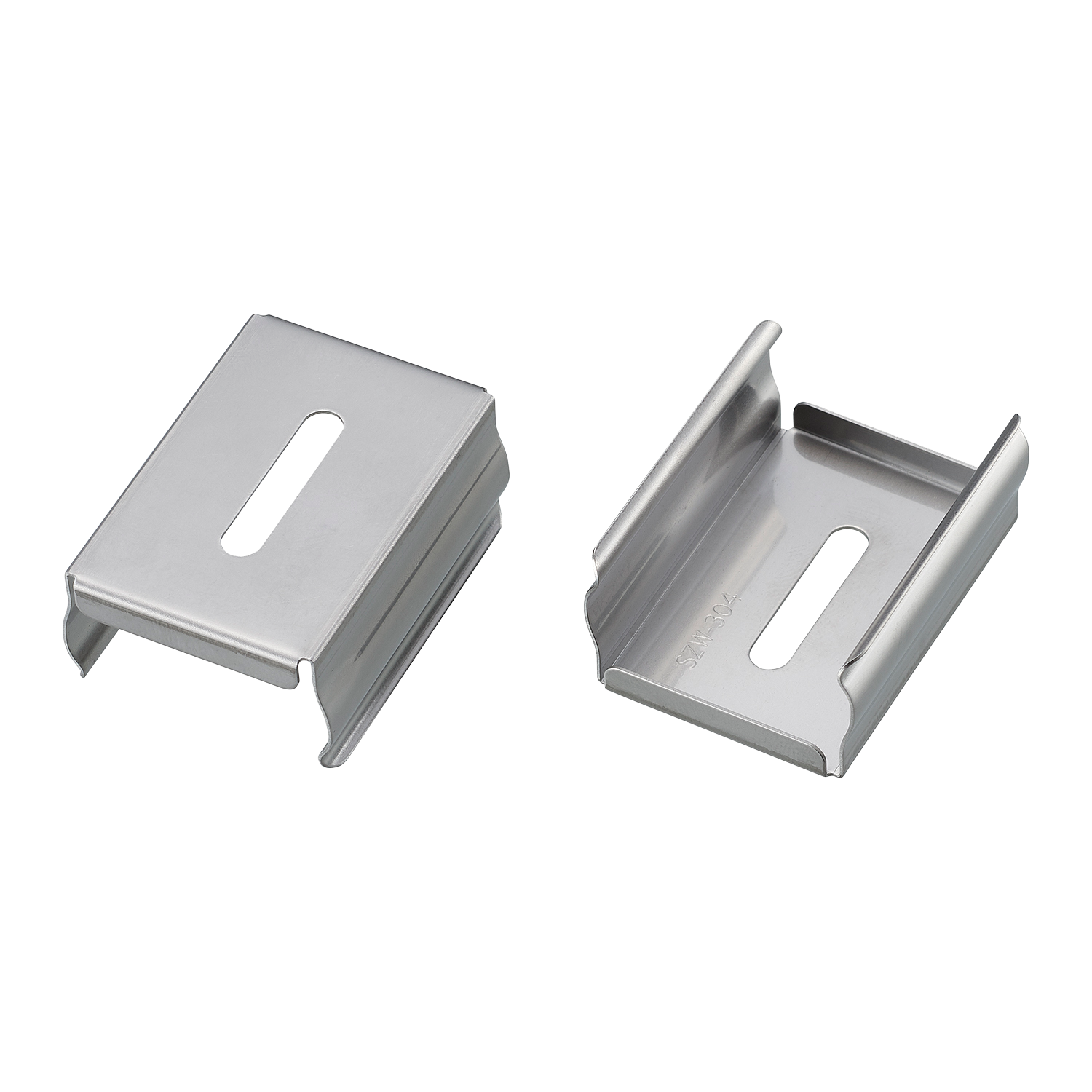

已通过针对所列类型的测试(测试中使用SUS支架:SZW-304)。

类别 产品 濃度
碱性清洗剂 Topaz MD6 5%
酸性清洗剂 Topactive 500 6%
氯化碱性清洗剂 P3-Topax 66 3%
酸性氧化型消毒剂 Topactive OKTO 3%
中性清洗剂 P3-Topax 990 3%

减少布线需求,简化安装流程

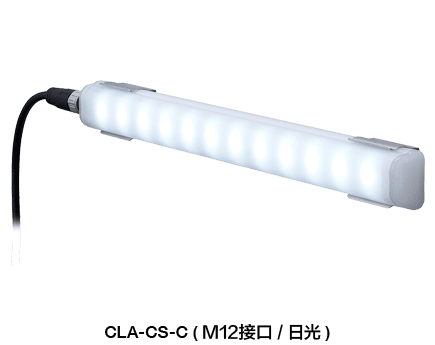

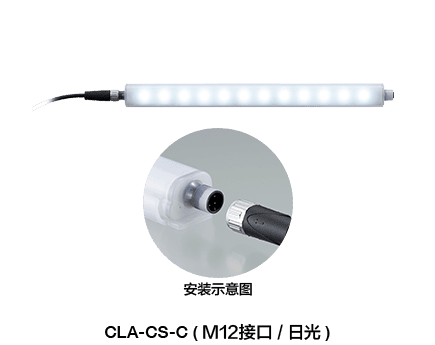

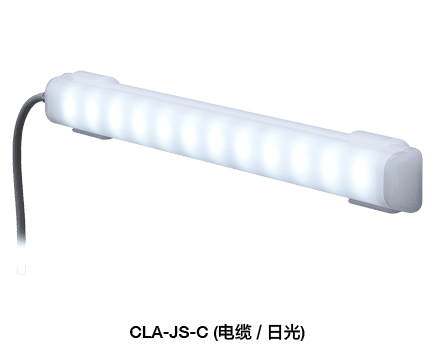

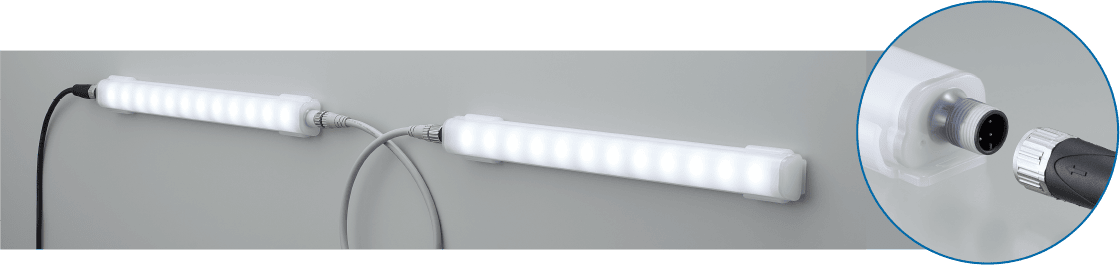

除传统电缆连接(JS型)外,还提供M12接口(CS型)和M12接口串联(CL型)选项,有效减少接线错误与人工成本,提升安装速度与可靠性。

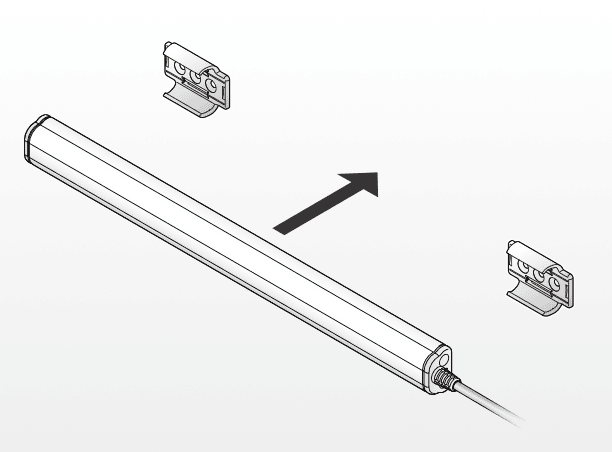

支架安裝示意

外壳纤薄,可使用产品附带的背面安装支架(SZW-301)轻松安装,磁吸底座与可另购的SUS不锈钢支架更拓展了安装场景的适应性。

专为半导体制造优化的黄光区照明

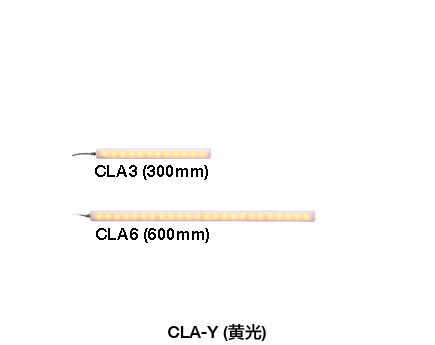

CLA-Y黄光款专为半导体光刻与曝光工艺开发,采用590nm主波长光源,严格过滤430-490nm蓝光波段。可放心用于洁净室照明。

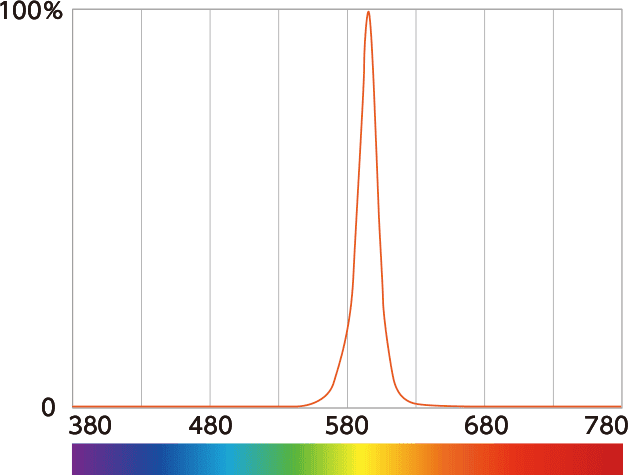

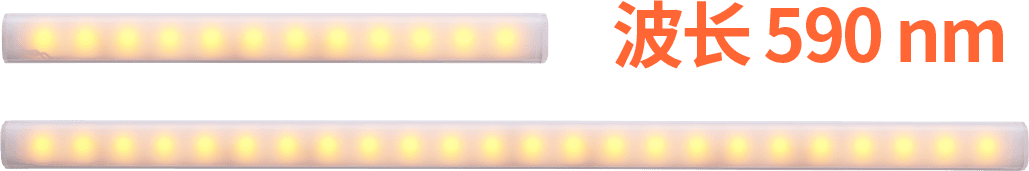

CLA-02 黃光,主波長 590 nm 光譜

光谱分布(相对强度)

光谱分布(相对强度)

波长(nm)

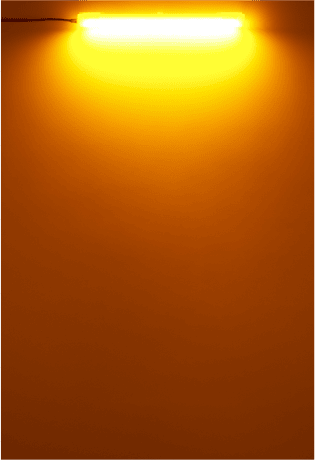

黃光照明示意

应用示例

均匀照明,提升作业性

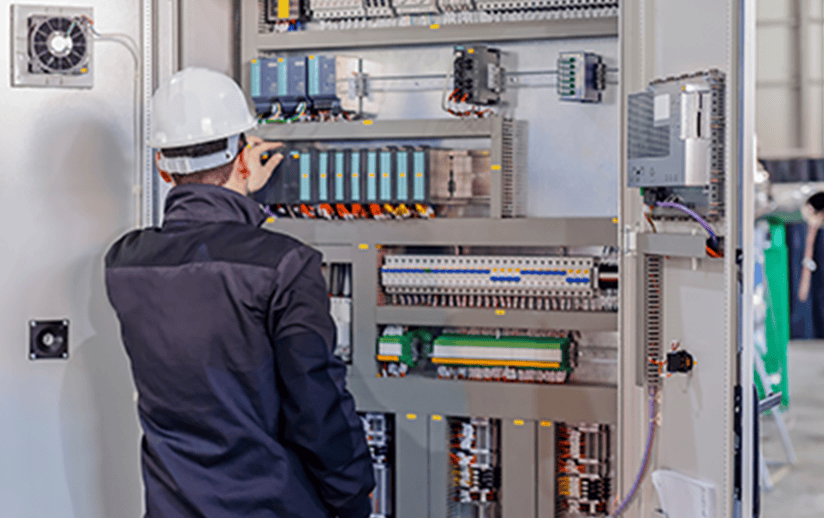

控制柜
控制柜
  • 乳白色灯壳,实现均匀的光照分布
  • M12接口串联,减少布线需求

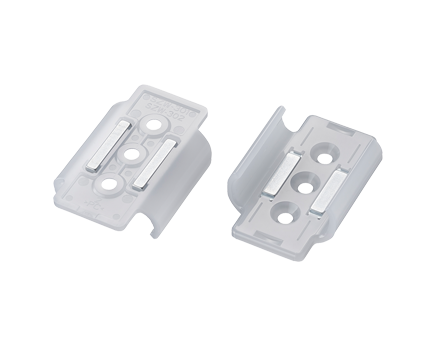

  • 配合选购件磁吸支架 SZW-302使用,可快速安装于柜内

照明持久耐用,洁净保障

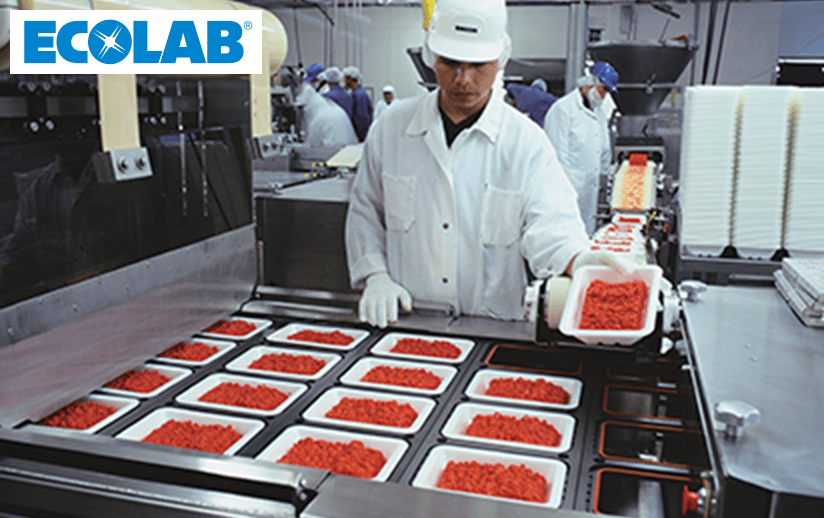

食品加工线
食品加工线
  • IP69K 防护,支持高压/高温清洗
  • 耐 H2O2

若使用碱性清洗剂,建议事先确认是否适用。

避免光刻过程中的非期望曝光

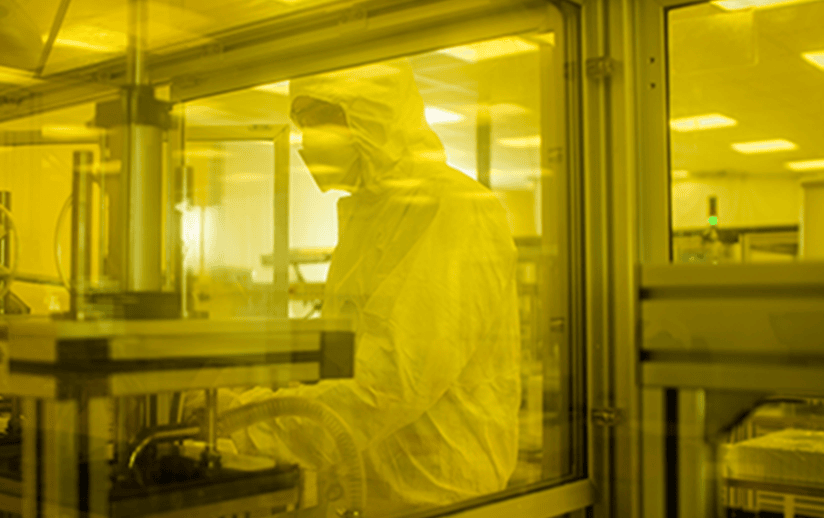

半导体工厂
半导体工厂
  • 发射光谱峰值 590 nm
  • 两种长度:300 mm、600 mm
  • 光通量:140 lm(300 mm)、280 lm(600 mm)

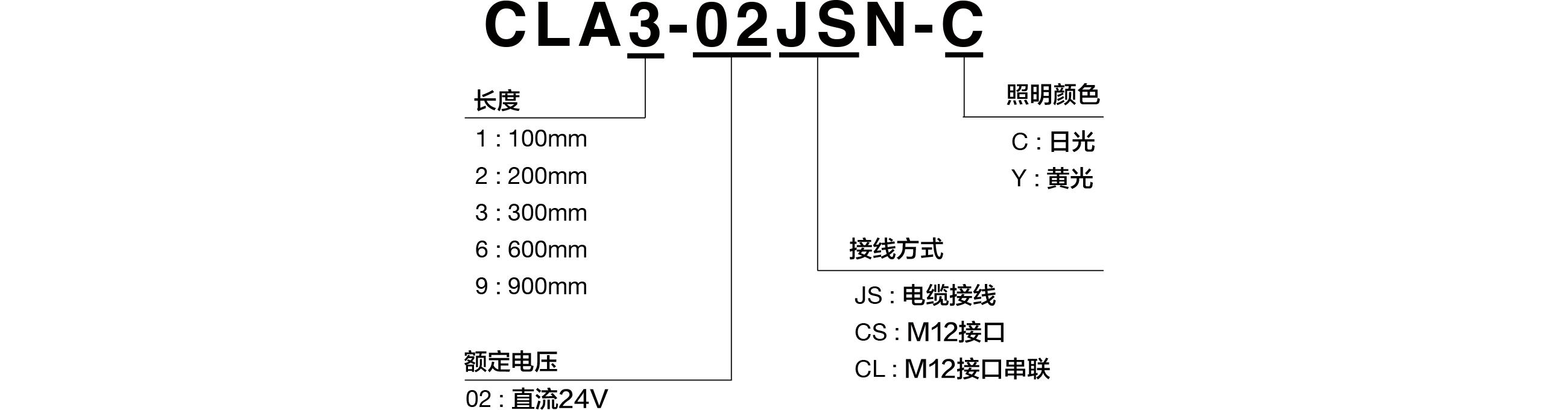

产品型号

产品列表

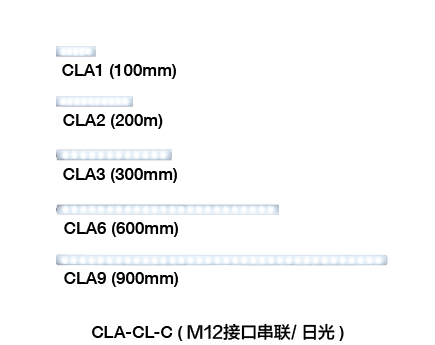

型号 照明部分长度 额定电压 接线方式 照明颜色
CLA1-02JSN-C 100mm 24V 直流 电缆接线 日光
CLA1-02CSN-C 100mm 24V 直流 M12接口 (4-pin) 日光
CLA2-02JSN-C 200mm 24V 直流 电缆接线 日光
CLA2-02CSN-C 200mm 24V 直流 M12接口 (4-pin) 日光
CLA3-02JSN-C 300mm 24V 直流 电缆接线 日光
CLA3-02CSN-C 300mm 24V 直流 M12接口 (4-pin) 日光
CLA3-02CLN-C 300mm 24V 直流 M12接口串联 日光
CLA3-02JSN-Y 300mm 24V 直流 电缆接线 黄光
CLA6-02JSN-C 600mm 24V 直流 电缆接线 日光
CLA6-02CSN-C 600mm 24V 直流 M12接口 (4-pin) 日光
CLA6-02JSN-Y 600mm 24V 直流 电缆接线 黄光
CLA9-02JSN-C 900mm 24V 直流 电缆接线 日光
CLA9-02CSN-C 900mm 24V 直流 M12接口 (4-pin) 日光
