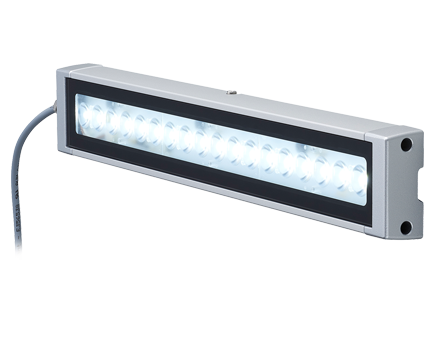

LED工作照明灯-防水耐油设计
CLK-02
专为机床内部照明设计的LED工作灯,具备防尘、防水且耐油。通过IP66G/IP68G认证并通过耐油测试,即使在切削液和金属屑飞溅的恶劣工业环境中也能提供稳定明亮的照明。
- 100/300/600
- LED照明
- 室内
- IP66G
- P67G
- IP69K
- 日光
产品特点
出光均匀,效果出色
本系列产品为用户提供两种专业光学透镜选择:标准型与聚光型。标准款专为机器内部等空间的广域均匀照明而设计;聚光款则能产生集中光束,实现对特定小目标的精细、高亮照明。全系列均搭载显色指数高达Ra80的自然光光源,色彩还原真
实,能同时清晰、明亮地呈现整个工作环境与工件细节。

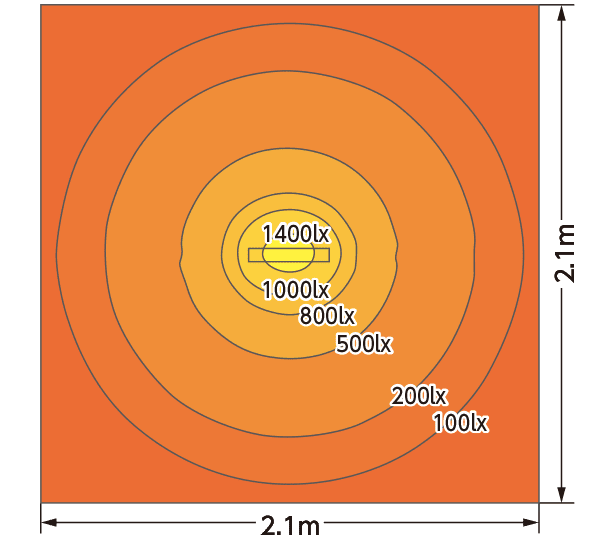

照度分布 (CLK,距离 1 m)
照度为计算值,与实际测量可能存在差异。

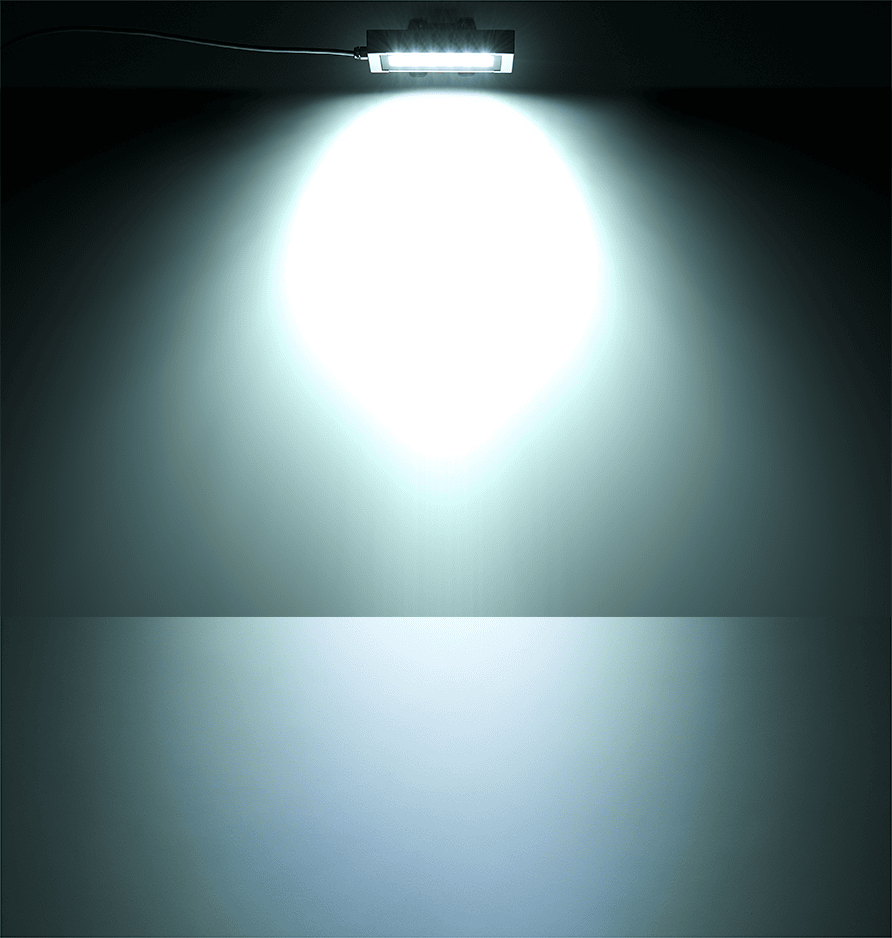

CLK1-C(标准款)

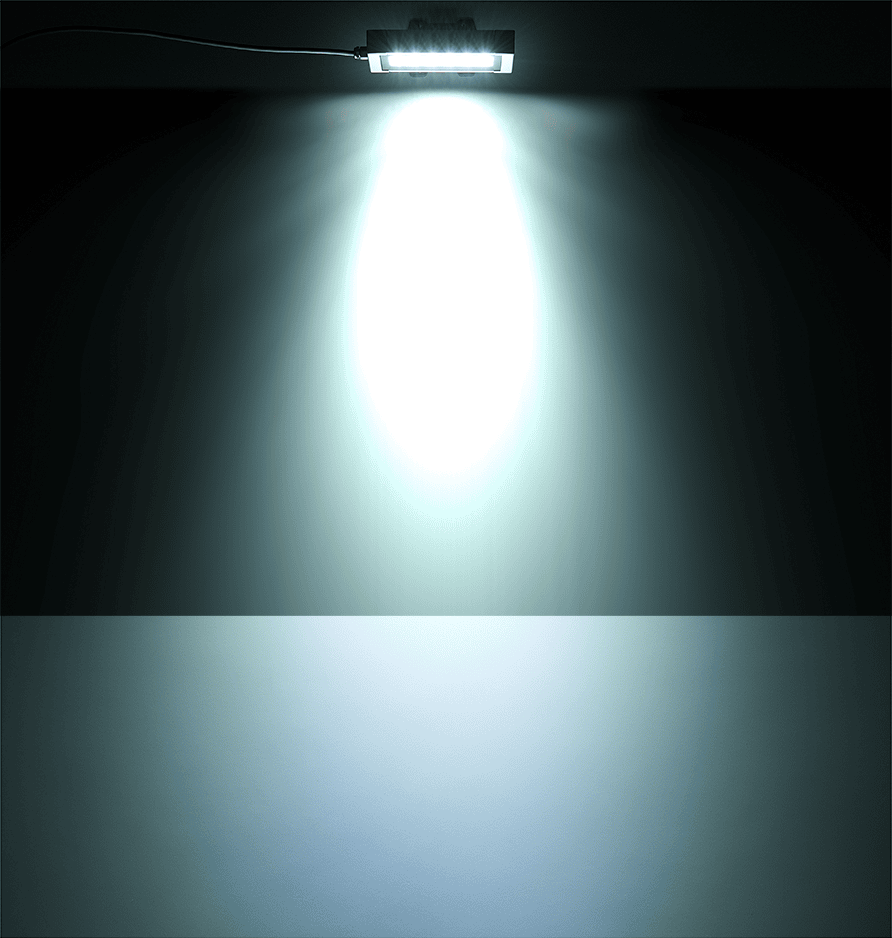

CLK1-CP(聚光款)
防水、防尘、耐油型LED灯
有效防止冷却液和切削碎屑侵入

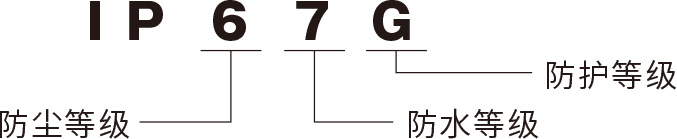

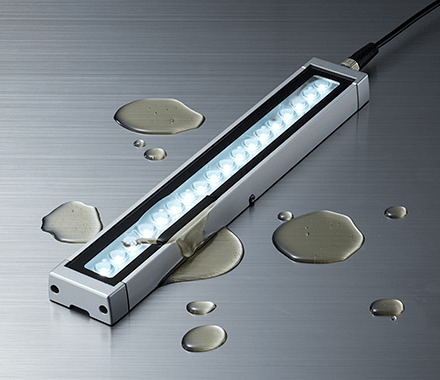

CLK系列不仅具备IP66/67防护等级,更额外提供了专业的耐油保护。其“G”级防护可全方位阻隔油滴与油雾的侵入,在堪称恶劣工业工况下的提供可靠保障。
耐油测试
实施本公司自有耐油测试
除标准IP测试外,CLK也通过了专项耐油测试。产品需浸没于水溶性切削油中持续240小时(10天),模拟极端工况,验证卓越的耐久性。
IP66G/67G (JIS C0920)
测试所用油液为20倍稀释液,并在室温下进行了持续240 小时(10 天)的浸泡。
| 厂商 | 油品名称 |
|---|---|
| 悍斯特弗 | HANGSTERFER S500 |
| 日本协同油脂株式会社 | Yushiroken Synthetic #663 |
| 嘉实多 | Syntilo 9954 |
| 巴索瑞士润滑 | Blasocut BC35LFSW |
| Grindex 10 CO |
机床专用聚光灯
聚光灯款配备聚光透镜和云台支架(产品附带),光线集中且角度可调。它能充分揭示目标的精细结构,为机床操作带来明亮、无死角的照明效果,确保精准观察,满足高标准的作业需求。

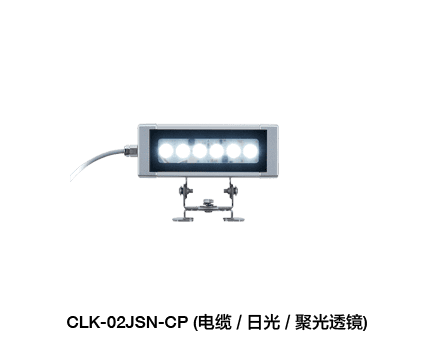

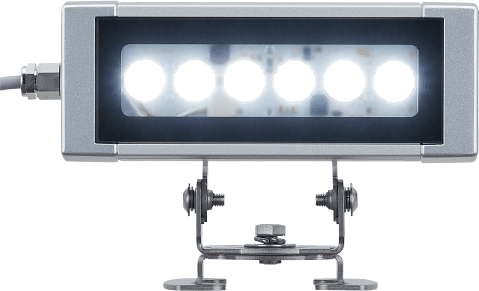

CLK1-02JSN-CP

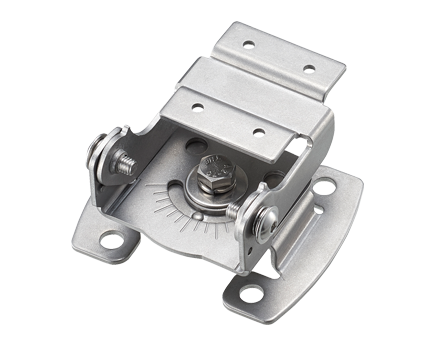

云台支架

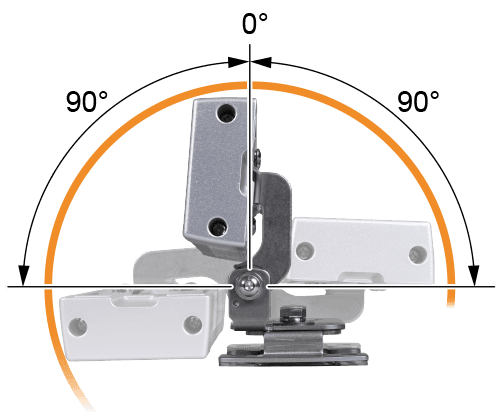

调节角度:180°

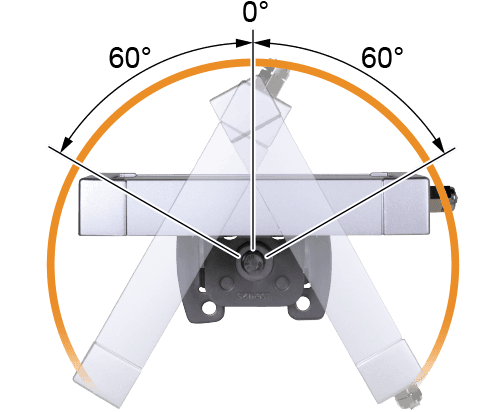

调节角度:120°
安装示例(以 CLK3 为例)

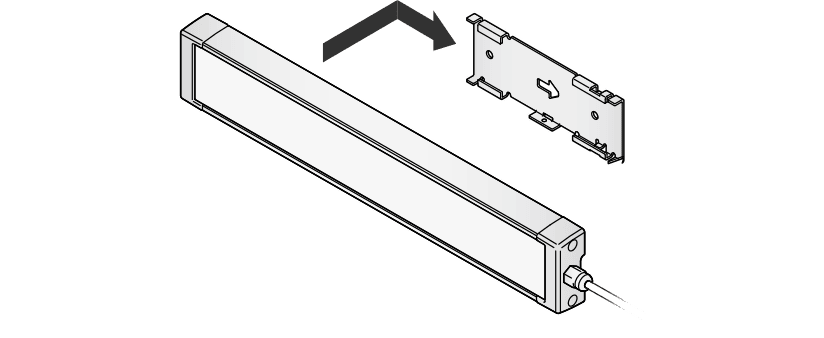

使用产品附带配件

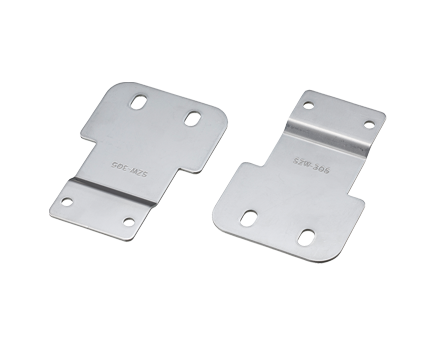

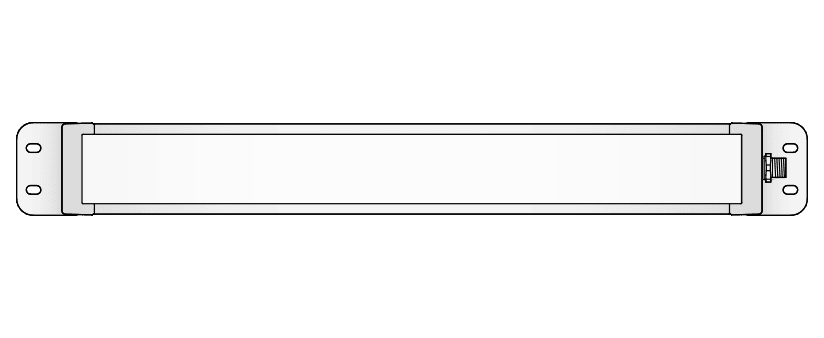

*CLK3-02、CLK6-02出厂附带使用SZW-305 (选购件)

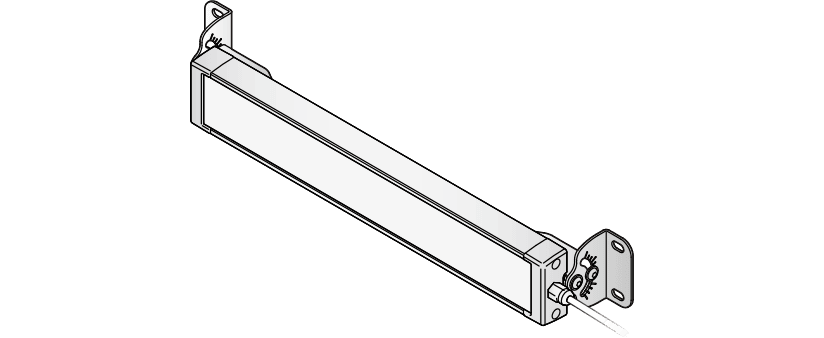

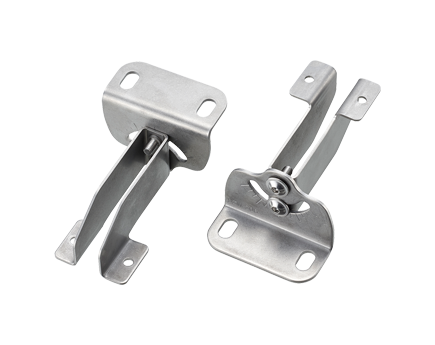

*CLK1-02JSN-C、CLK1-02CSM-C 出厂附带使用SZW-306 (选购件)

应用示例
提升可视性,便于监控加工状态
加工中心
- 独特的透镜设计,实现大范围照明
- 显色指数 Ra80
- 高效散热设计,降低发热
适用于冷却液与切削屑飞溅的严苛环境
电火花加工机(EDM)
- 防尘・耐油结构:IP66G/67G
- 防水等级:IP69K
- 坚固铝合金灯体,强化玻璃灯罩
明亮照明,提升精密作业效率

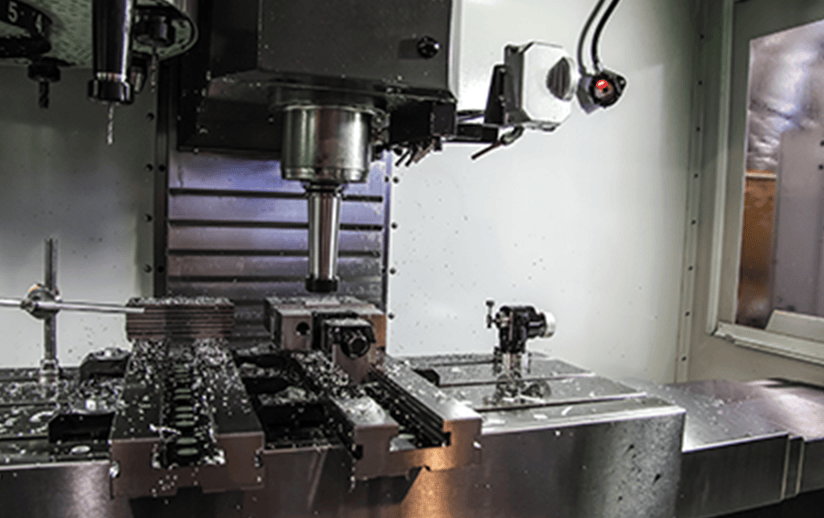

切削加工机
- 32° 光束角,实现聚焦照明
- 配合云台式支架,轻松调整照射位置

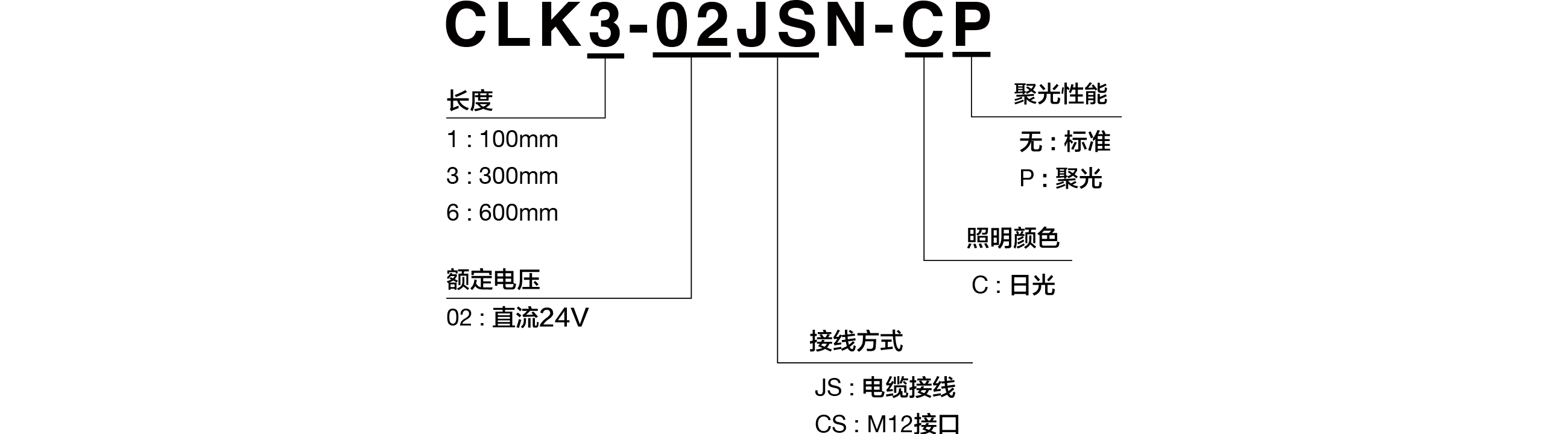

如何选型

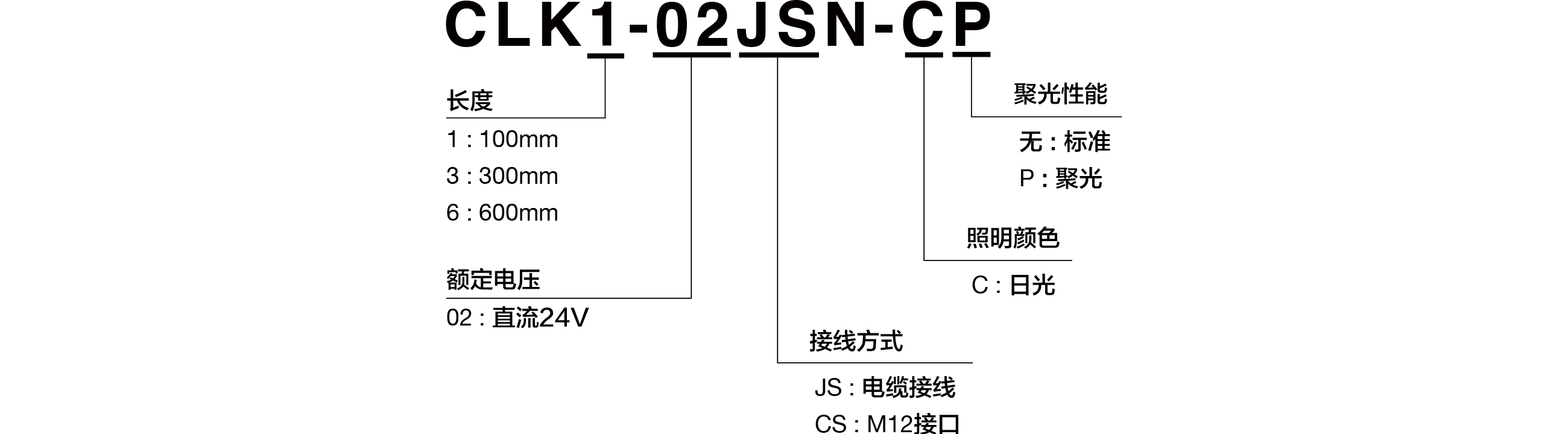

产品型号

产品列表

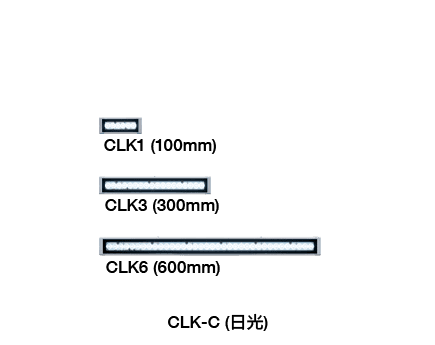

| 型号 | 照明部分长度 | 额定电压 | 电缆接线 | 照明颜色 | 聚光性能 |
|---|---|---|---|---|---|

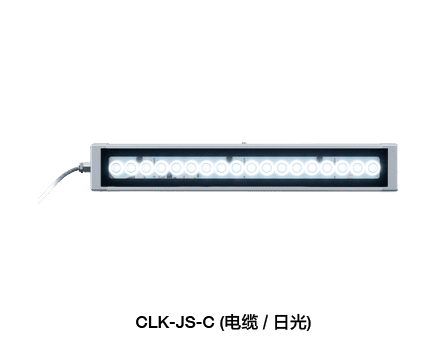

| CLK1-02JSN-C | 100mm | 24V 直流 | 电缆接线 | 日光 | 标准 |

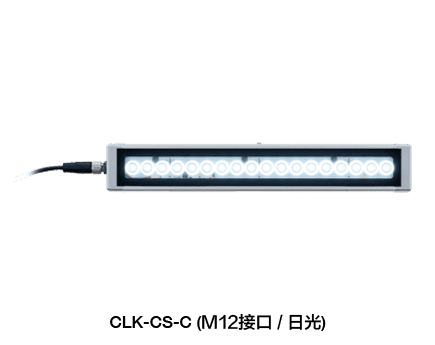

| CLK1-02CSN-C | 100mm | 24V 直流 | M12接口 (2-pin) | 日光 | 标准 |
| CLK1-02JSN-CP | 100mm | 24V 直流 | 电缆接线 | 日光 | 聚光 |
| CLK3-02JSN-C | 300mm | 24V 直流 | 电缆接线 | 日光 | 标准 |
| CLK3-02CSN-C | 300mm | 24V 直流 | M12接口 (2-pin) | 日光 | 标准 |
| CLK6-02JSN-C | 600mm | 24V 直流 | 电缆接线 | 日光 | 标准 |
| CLK6-02CSN-C | 600mm | 24V 直流 | M12接口 (2-pin) | 日光 | 标准 |
