超薄可录音警报器
BSV

支持面板安装和壁挂安装两种安装方法的超薄可录音警报器。
进深19.9 mm,音量最高103 dB。通过USB Type-C连接和PATLITE Audio Builder,可自由设置最多15条包含语音消息、警报音和旋律的音轨。

  • 输入输出控制
  • USB
  • □75
  • 可录音报警器
  • 警报音
  • 旋律
  • 语音
  • 99dB (面板安装)
  • 103dB (壁挂安装)
  • 室外 (面板安装)
  • 室内
  • IP54 (面板安装)
  • IP20 (壁挂安装)

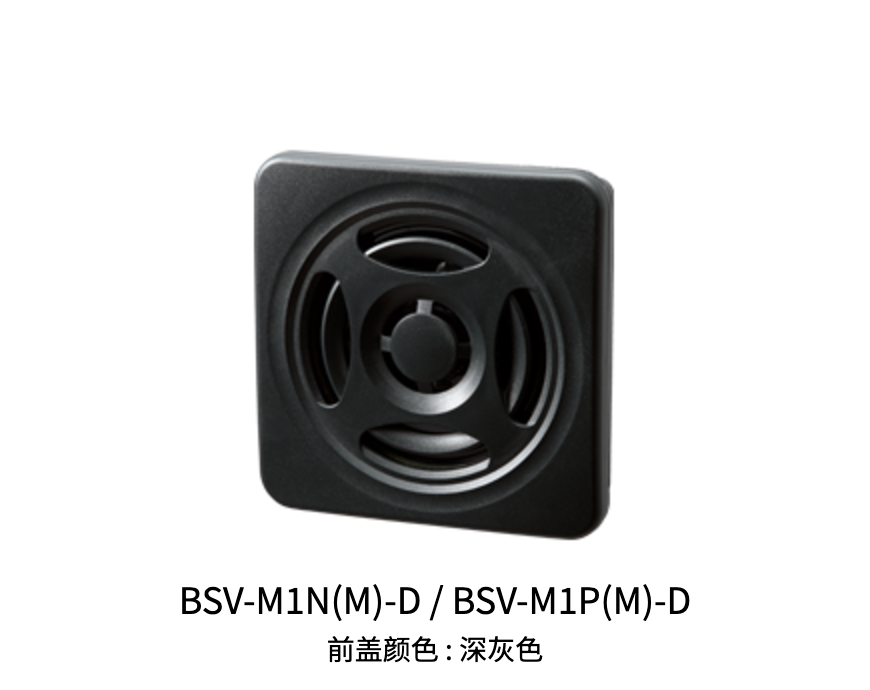

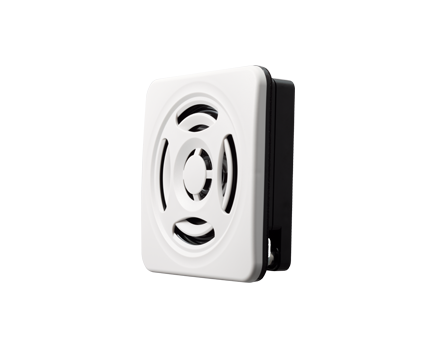

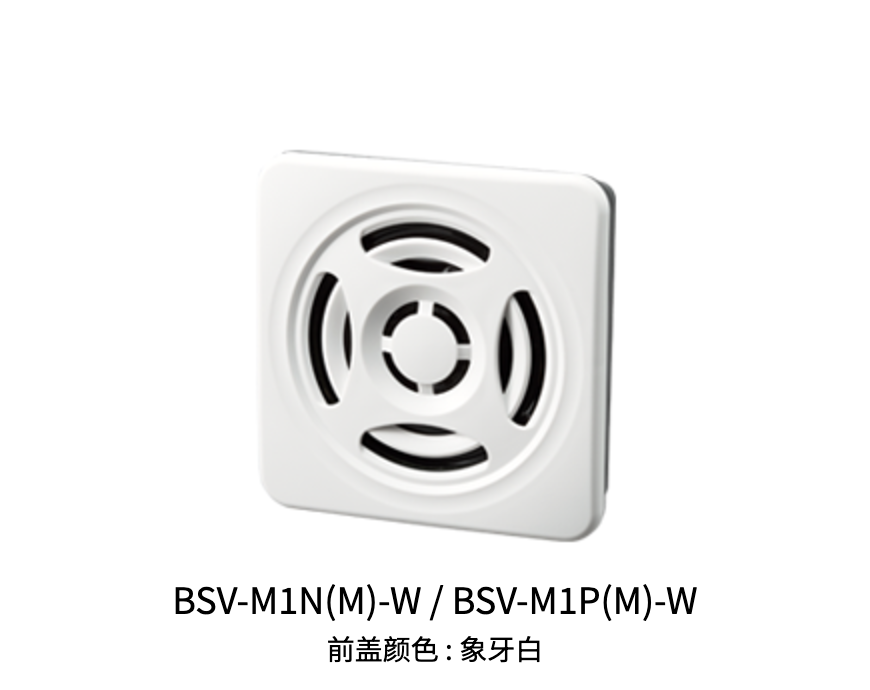

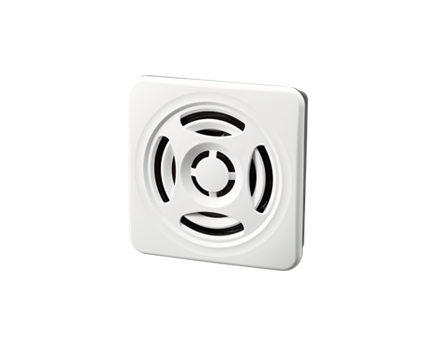

  • 超薄可录音警报器 BSV
  • 超薄可录音警报器 BSV
  • 超薄可录音警报器 BSV
  • 超薄可录音警报器 BSV
  • 超薄可录音警报器 BSV
  • 超薄可录音警报器 BSV
  • 超薄可录音警报器 BSV

主要特点

进深仅19.9 mm的超薄设计,节省安装空间

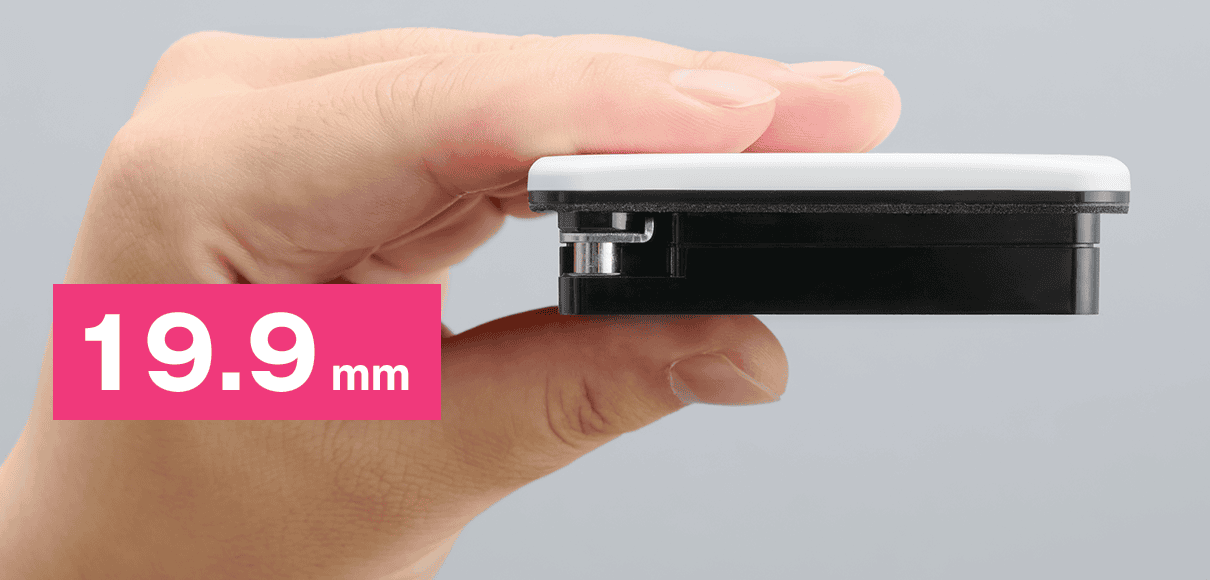

进深19.9 mm的超薄设计

产品进深仅为19.9 mm,小巧机身也能实现大音量报警。即使控制柜或墙面的安装空间有限,也能轻松安装。

两种安装方法适应不同安装环境,音量最高可达103 dB

支持面板安装和壁挂安装,声压级分别为99 dB和103 dB*1 。面板安装时防护等级为IP54,壁挂安装时为IP20。采用面板安装时,也可安装在室外*2 。支持直立、横向和倒置安装。

面板安装

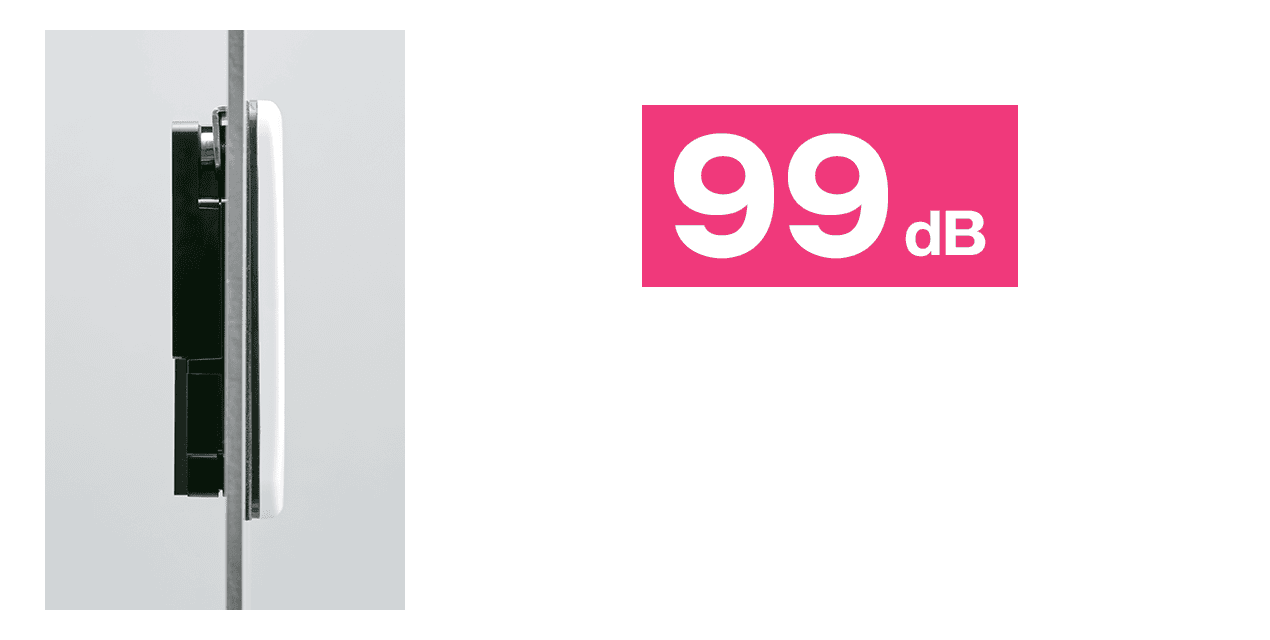

面板安装剖面图。声压级99 dB

壁挂安装

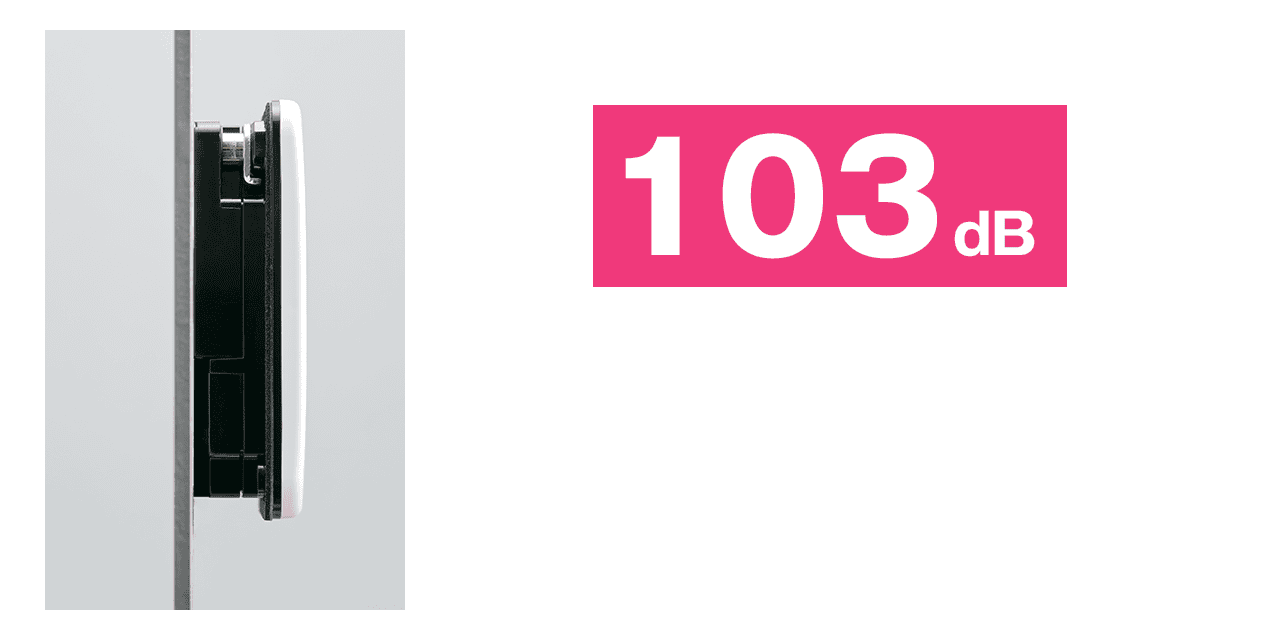

壁挂安装剖面图。声压级103 dB

正面锁定与音量调节,无需在面板背面操作

安装和音量调节均可从产品正面进行。只需拧动固定螺丝即可完成锁定,无需转到面板背面操作。安装尺寸为□68 mm,适用板材厚度为1–3.5 mm*3 。

从正面安装和调节音量

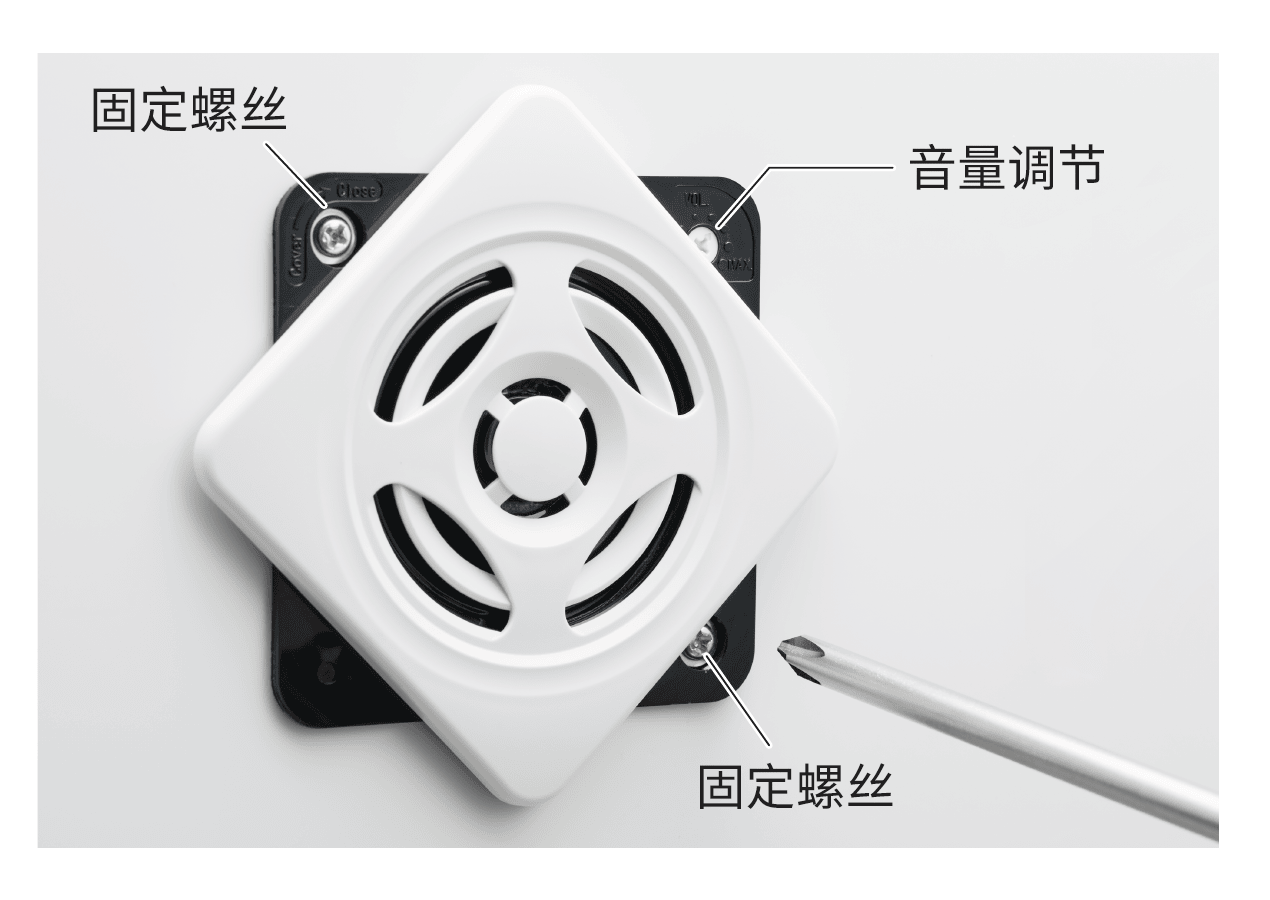

正面的固定螺丝和音量调节旋钮

拧动固定螺丝完成锁定

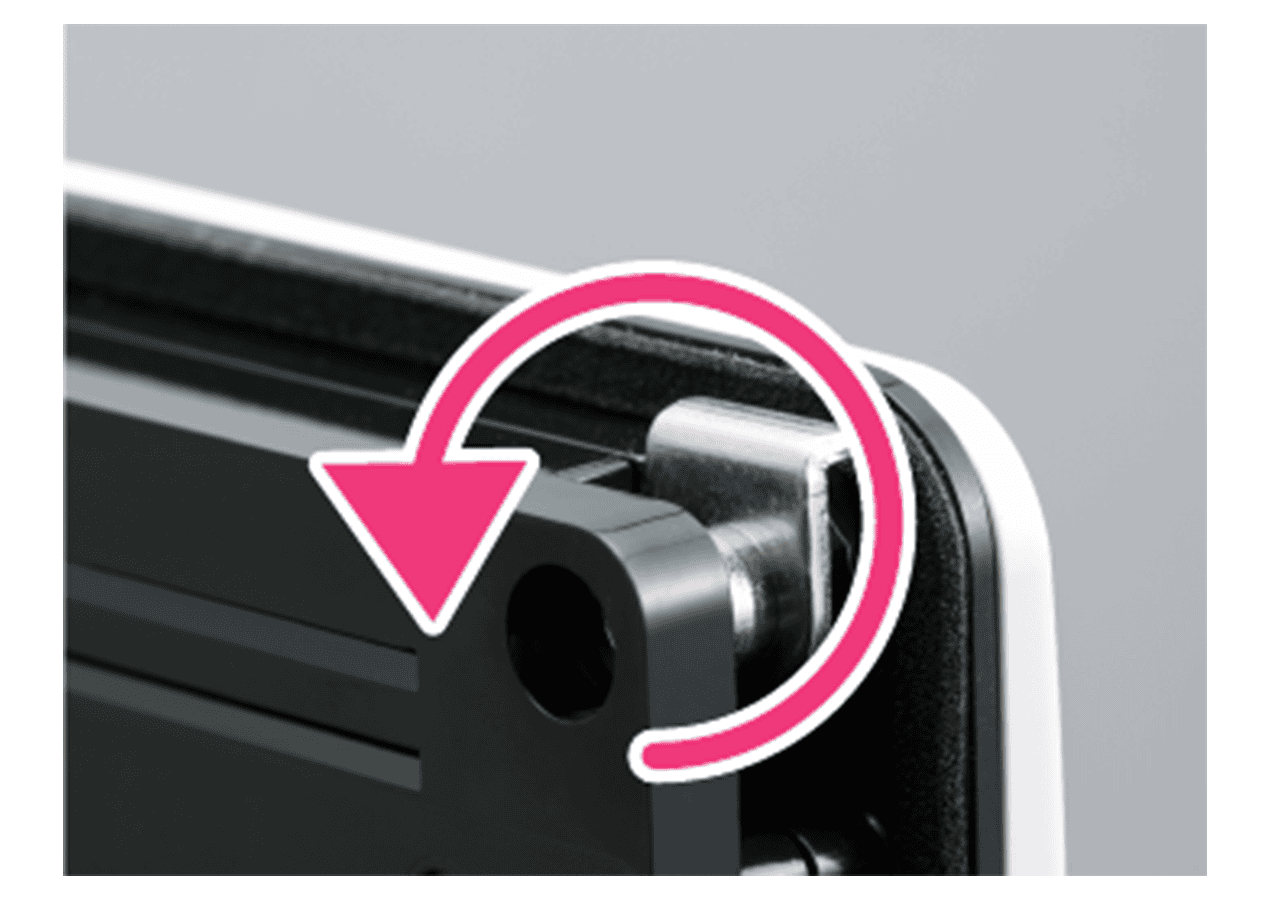

通过拧动固定螺丝完成锁定的机构

耐振动性可达70 m/s²,在振动和电磁干扰环境下也能可靠运行

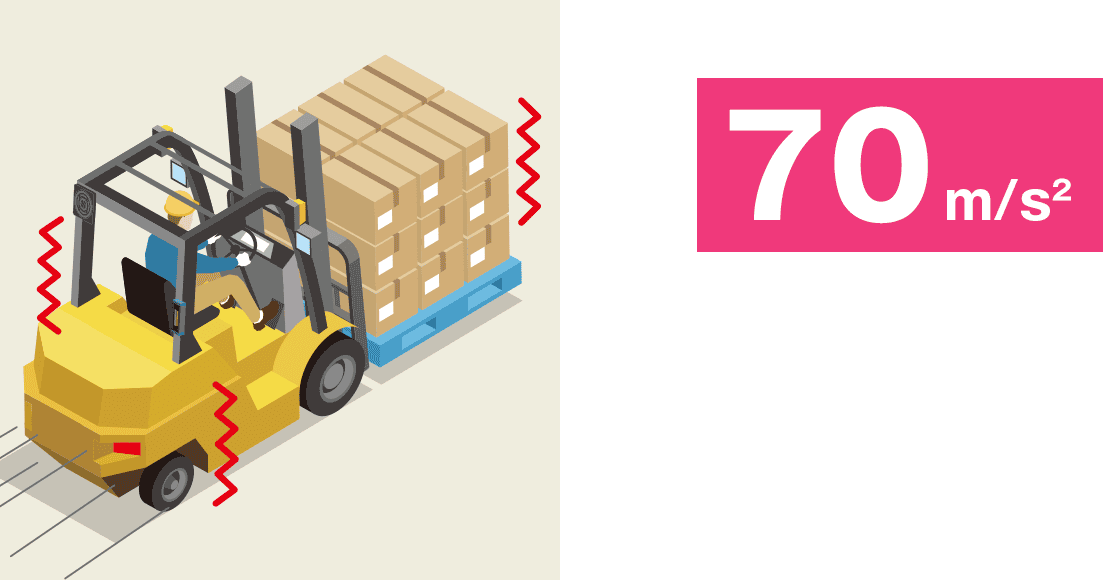

叉车及自动导引车周边的使用示例

耐振动性达到70 m/s²,符合工业车辆EMC标准EN12895*4 。在叉车及自动导引车周边等存在振动和电磁干扰的环境中,也能稳定运行*5 。

通过警报提醒注意,通过消息传递信息

播放预设警报音:位输入4种警报音,二进制输入15种警报音

通过切换CH输入方式,位输入可选择播放4种警报音,二进制输入可选择播放15种警报音。初始设置为位输入,可播放4种警报音。如需使用二进制播放15种警报音,需将CH输入方式设置为二进制。

播放消息·警报音·旋律:最多可自由设置15条音轨

最多可自由设置15条音轨。一条音轨可按顺序放置多个音频片段,实现“警报音+语音消息”或“以多种语言连续播放同一内容”等组合。

出厂预设音轨如下*6 。

No. Track Binary Input
CH1 CH2 CH3 CH4
01 Chime ✔︎ - - -
02 Beep - ✔︎ - -
03 Stutter ✔︎ ✔︎ - -
04 Bell - - ✔︎ -
05 Yelp ✔︎ - ✔︎ -
06 Rapid Hi-Low - ✔︎ ✔︎ -
07 Melody Chime ✔︎ ✔︎ ✔︎ -
08 Synthesized Piano - - - ✔︎
09 Synthesized Bell ✔︎ - - ✔︎
10 Stutter + Bell - ✔︎ - ✔︎
11 Sweep Sound ✔︎ ✔︎ - ✔︎
12 Call Sign - - ✔︎ ✔︎
13 Inverted Reveille ✔︎ - ✔︎ ✔︎
14 Galactic Motor - ✔︎ ✔︎ ✔︎
15 Two Tone ✔︎ ✔︎ ✔︎ ✔︎

用PATLITE Audio Builder创建适合现场语言的语音消息

使用专用软件PATLITE Audio Builder,可根据设置环境制作原创语音消息,并自由替换出厂预设音轨。在节省音源注册的工时与成本的同时,还可设置警报音与语音消息的组合播放及多语言播放*7 。

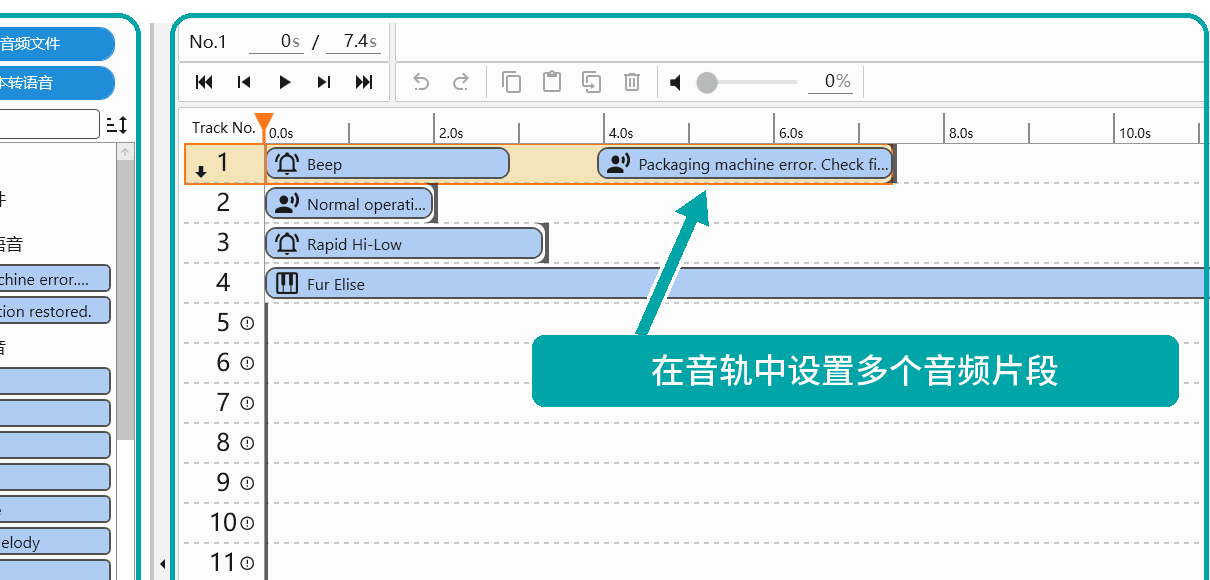

PATLITE Audio Builder的播放列表编辑界面
在音轨中设置多个音频片段
  • 选择音频文件:可使用您现有的MP3、WAV文件。
  • 文本转换语音:通过文本转换语音(TTS:Text to Speech)自由创建语音消息。
  • 预设警报音及旋律:内置35种警报音、56种旋律,可从丰富选项中自由更改。
  • 设备设置:连接PC和产品,可设置各项功能,并播放试听音频。

通过USB Type-C连接即可替换音频

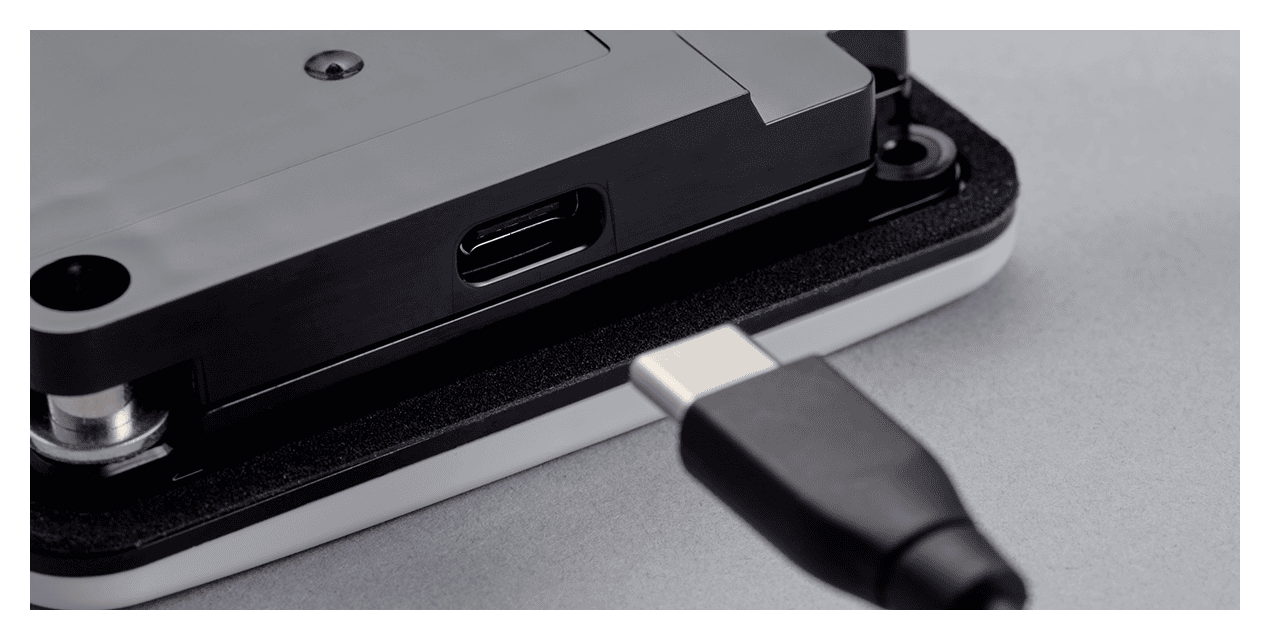

通过USB Type-C连接传输播放列表

创建的播放列表(ABPL文件)通过USB Type-C连接传输至产品*8 。无需专用写入设备。

文本转换语音,单台设备满足多语言现场需求

文本转换语音支持日语、美式英语、德语、法语、意大利语、西班牙语、简体中文、繁体中文、韩语和泰语,共10种语言。单台设备即可提供多语言引导和警告。

还可将自己的MP3、WAV文件导入为音频片段(两种格式均为单声道,采样频率44.1 kHz)。如需了解可导入文件的详细规格及播放列表的创建方法,请参阅使用指南。

应用场景

1台设备即可实现警报音、旋律和语音播放

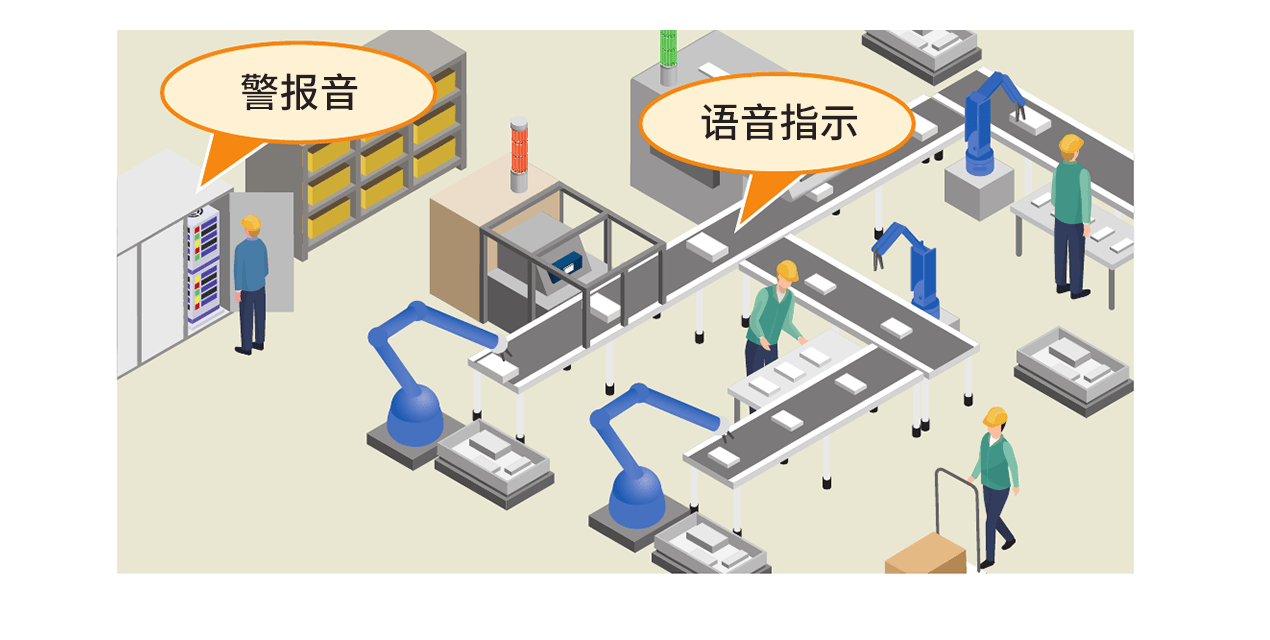

1台设备播放警报音、旋律和语音的使用示例

可根据安装场所,灵活设置用于提醒注意的警报音和用于传达作业指令的语音指示。

适用于叉车、自动导引车的安全防护场景

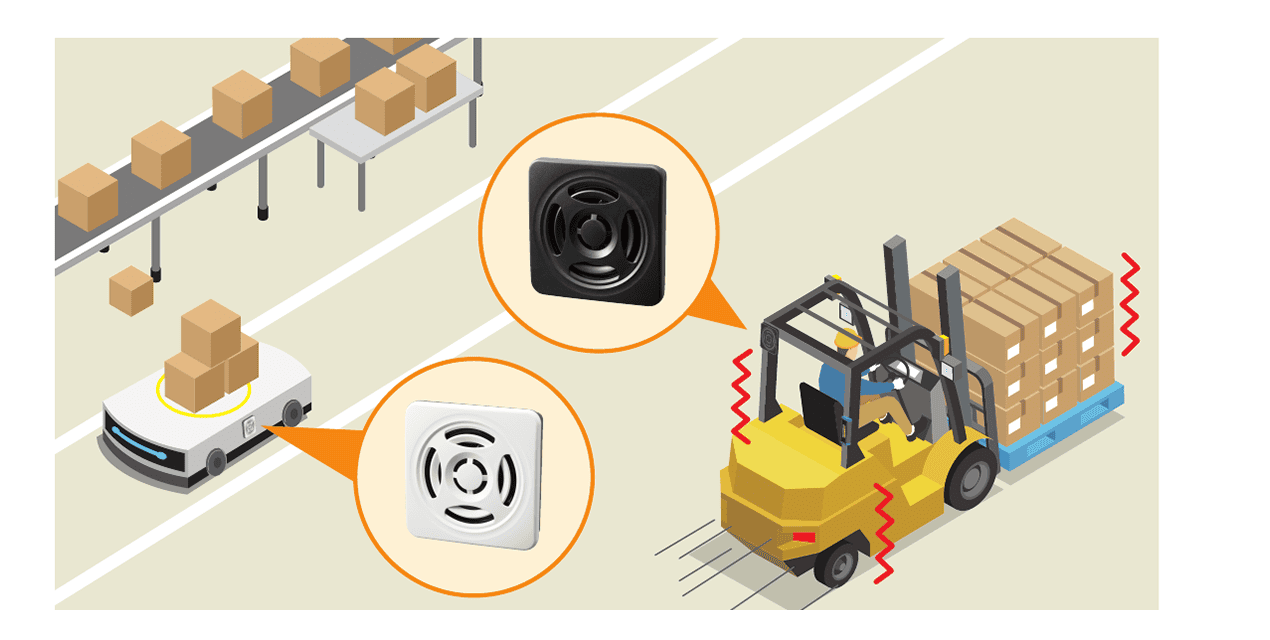

叉车及自动导引车周边的安全提醒

凭借70 m/s²的耐振动性和符合EN12895标准,即使在叉车、自动导引车周边存在振动和电磁干扰的环境中,也能稳定发出提醒。

  • 根据播放内容、使用环境及安装环境的不同,声压级会有所变化。
  • 壁挂安装仅限室内使用。
  • 安装开孔尺寸符合IEC-61554(DIN-43700)。
  • EN12895是面向工业车辆及叉车的EMC标准,确保设备在高电磁干扰(EMI)环境下也能可靠运行。
  • 连接USB电缆时,不适用所标示的耐振动性。
  • ✔︎表示ON。位输入时,音轨01–04分别对应CH1–CH4。
  • 警报音和旋律的详情请参考产品说明书。
  • 支持的操作系统为Windows 10(22H2)/Windows 11(22H2以后版本),均为64位版。

型号代码

BSV-M1N-W 型号代码|额定电压:M1 = 直流12-24V|本体前盖颜色:W = 象牙白、D = 深灰色|适用晶体管:N = NPN、P = PNP

产品列表

产品型号 额定电压 适用晶体管 本体前盖颜色
BSV-M1N-D 直流12-24V NPN 深灰色
BSV-M1N-W 直流12-24V NPN 象牙白
BSV-M1P-D 直流12-24V PNP 深灰色
BSV-M1P-W 直流12-24V PNP 象牙白

(*)本网站上数据的下载服务被认为已同意以下“”。

(*)本网站上数据的下载服务被认为已同意以下“”。

BSV  

BSV  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																顶盖:象牙白
GA0010460-F1 1

																顶盖:深灰
GA0010461-F1 1

																安装螺丝&垫圈(2 件)
Z33552121-0308F1 1

-

-
