Φ40mm LED多层警示灯
LR4 系列
LR4系列Φ40mm LED多层警示灯，采用超高亮度LED与高分贝蜂鸣器，具备IP65防护等级与模块化结构，适用于多种工业场景。支持直流与交流电压、多种安装方式，满足严苛应用需求，提升可视化管理效率。
- 输入输出控制
- 多层警示灯
- Φ40
- 常亮
- 闪烁
- 蜂鸣
- 85dB
- 室内
- IP65
- IP54
- 红
- 黄
- 绿
- 蓝
- 白
产品特点
- 重新设计的镜头和改进的模块结构提供更加明亮的灯光效果，能够看清更远处
- 重新工程设计的全封闭声音模块，具有良好的防水防尘功能，同时还能产生宏亮, 全向声音。(LR5 DC12V：80dB LR4 & LR5：85dB, LR6：88dB, LR7：90dB - 1m 时)
- 一个模块化的“扭锁”设计，可以轻松定制和现场配置 LED 和声音模块。
- 光滑的外形和强固式机身结构，在恶劣的环境中提供出色的性能，拥有IP65防护等级。
- 四种安装选项：直接安装, 杆柱配L形支架, 杆柱配圆形支架, 杆柱配折叠支架（仅限纯白色）。
- 备有 DC24V 和 AC100-240V（仅限纯白色）两款。
- 备有纯白色和银色机身。
- 备有透明镜片（特殊订单）。
规格
| 工作环境温度 | -20℃ - +50℃ |
| 操作湿度范围 | 90% RH 或更小，无冷凝 |
| 存储温度范围 | -30℃ - +60℃ |
| 存储湿度范围 | 90% RH 或更小，无冷凝 |
| 安装位置 | 室内使用 |
| 安装方向 | 直立位置 |
| 防护等级*1 | IP65(IEC 60529) / NEMA TYPE 4X, 13 |
| 环境条件 | 直立位置 |
| 绝缘电阻 | 电源输入引线与机箱之间 DC500V 时大于 1MΩ |
| 耐受电压 | 端子与机箱之间 AC 500V 1 分钟，不破坏绝缘（M2：AC1500V 1分钟） |
| 闪光速度 | 60±2次闪光/分钟 |
| 声级 | LR4典型85dB |
| 减低噪音*2 | ab.-10dB 减低 |
| 环境条件 | 蜂鸣器在距离1米处从各个方向发出第 4（掠过）声音 |
| 蜂鸣器声音 | 4 种模式*2 第 1快速间歇声音 第 2连续声音 第 3快速高低音 第 4掠过声音 |
| 晶体管输出 | NPN / PNP (AC100 - 240V 仅为 NPN) |
| 符合性标准 | ●UL 508, CSA-C22.2 No.14 ●FCC Part 15 Subpart B Class A ●RoHS 指令 (EN IEC 63000) ●EMC 指令 (EN 61000-6-4, EN 61000-6-2) ●KC (KN 61000-6-4, KN 61000-6-2)*3 ●低电压指令 (IEC/EN 60947-5-1, EN62471)*4 |
*1：LJ 类型是 IP54
*2：取决于 DIP 开关设置
*3：KT 和 M2 LJ 类型除外
*4：仅限 M2 类型（LJ 类型除外）

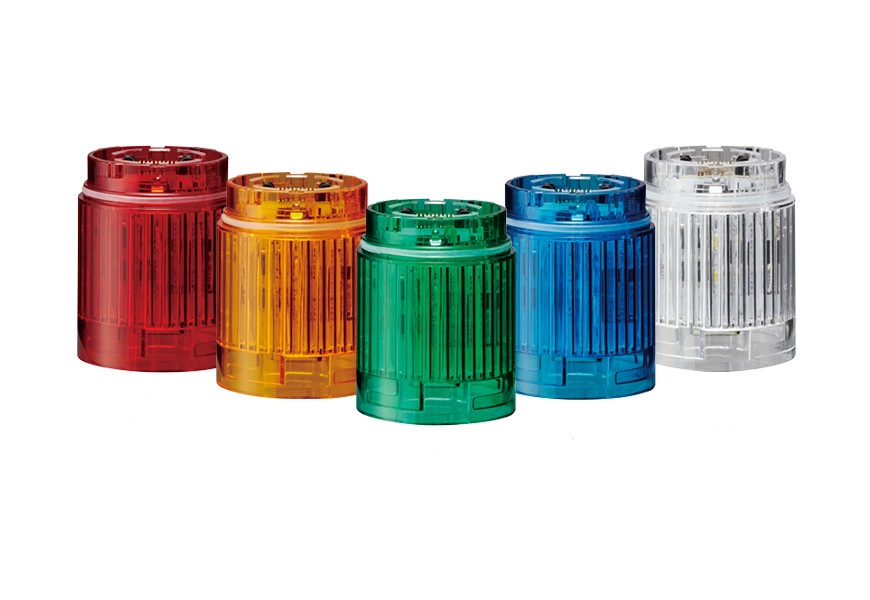

LED 单元规格
| 颜色 | 红色 | 黄色 | 绿色 | 蓝色 | 白色 | |
|---|---|---|---|---|---|---|
| 电流消耗/功率消耗 | 典型 | 0.04A/1W | ||||
| 最大 | 0.045A/1.3W | |||||
蜂鸣器单元规格
| 电流消耗/功率消耗 | 典型 | 0.04A/1W |
| 最大 | 0.3A/1.3W |
音／音声样本
如何选型

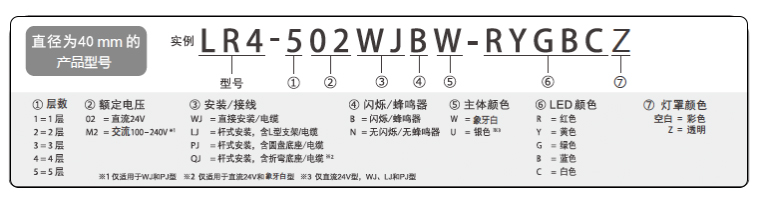

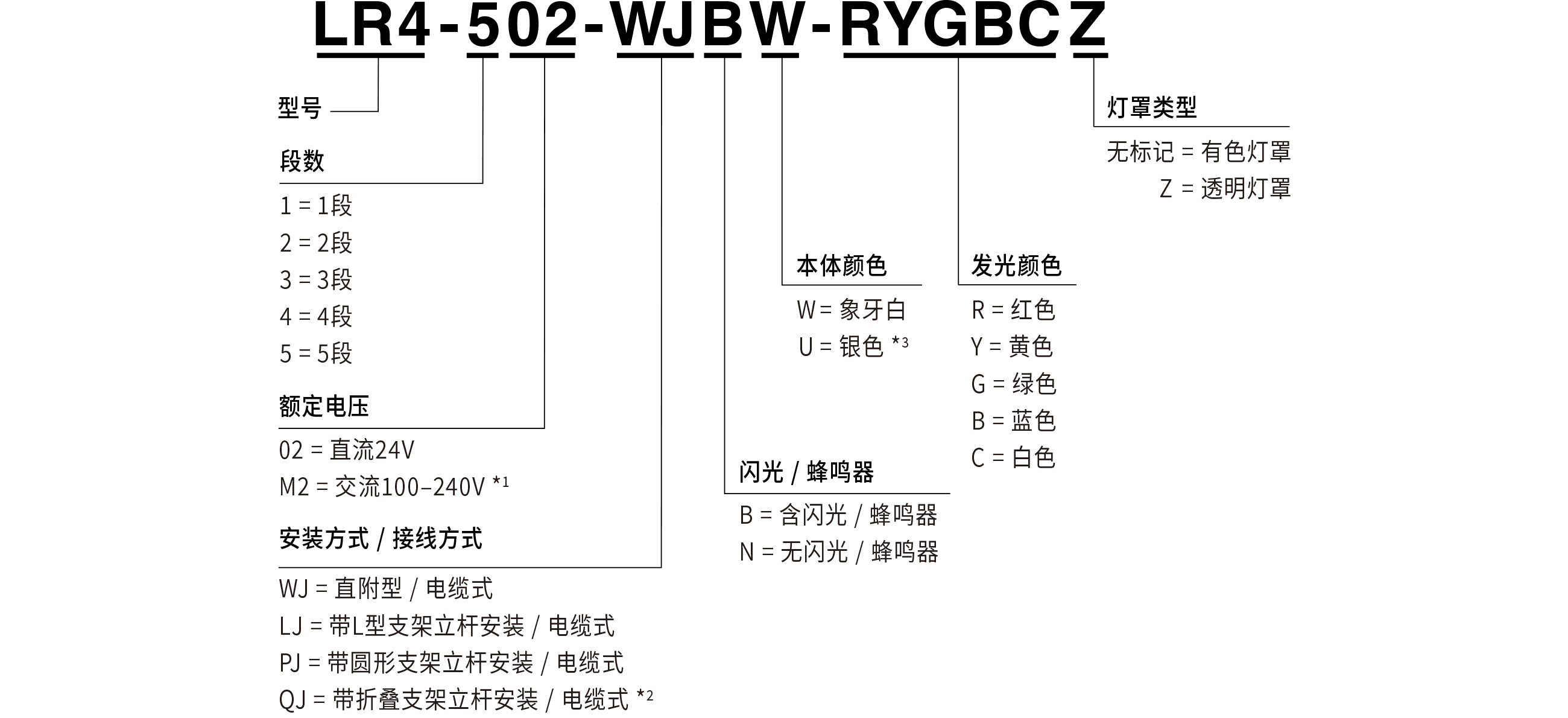

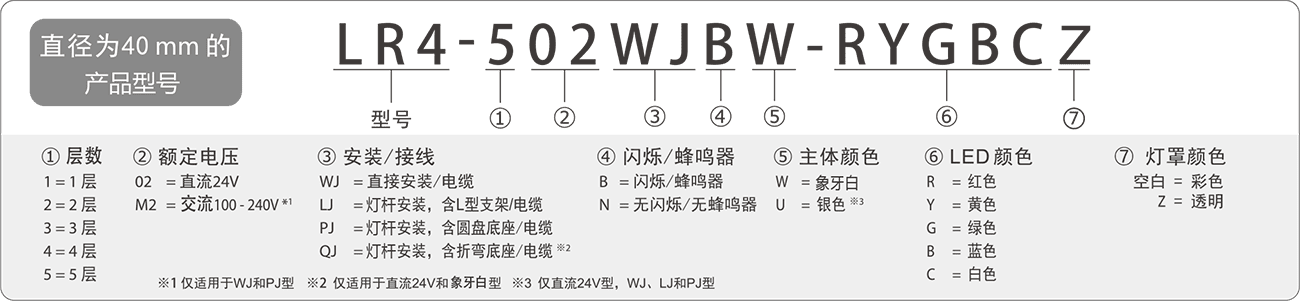

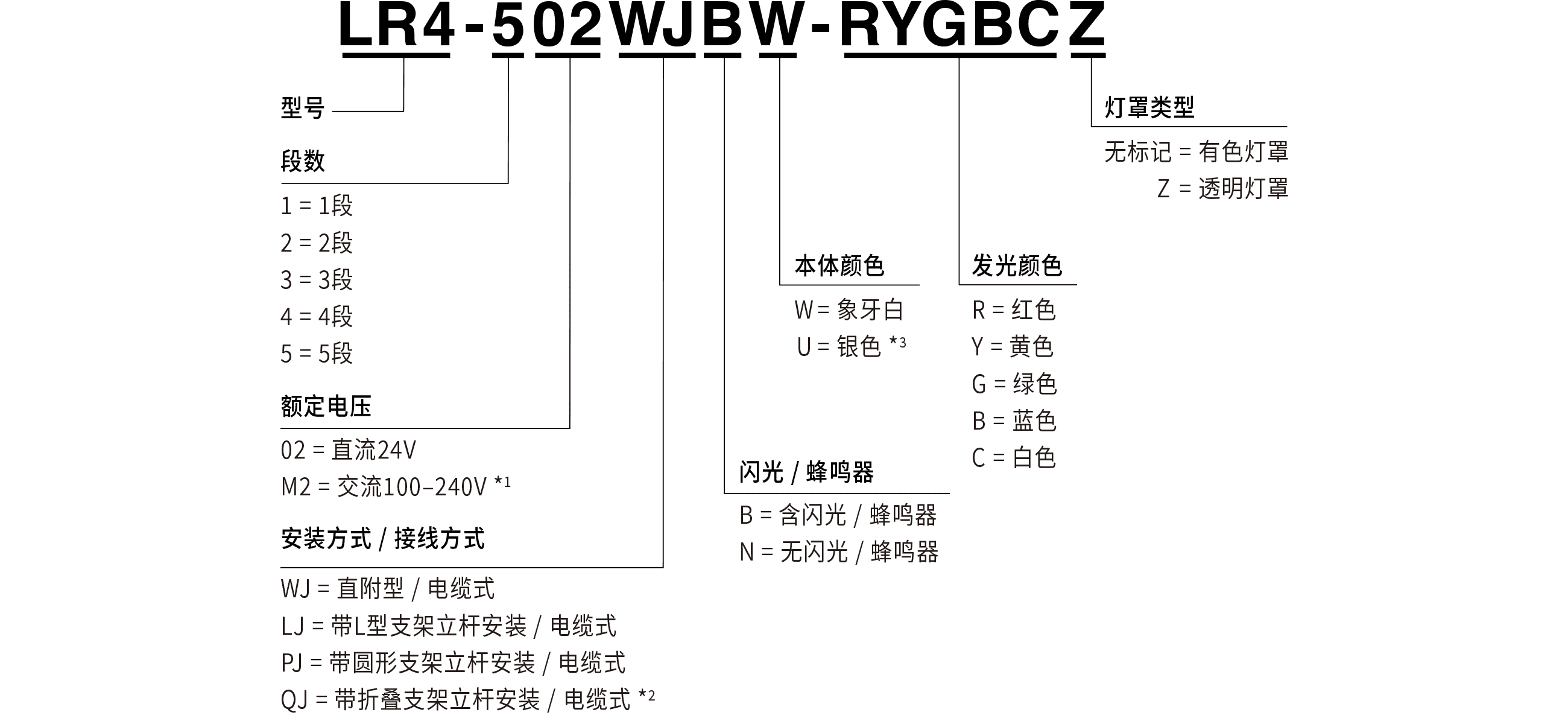

型号构成
- 仅适用于 WJ、LJ 和 PJ 型号
- 仅提供 直流24V、象牙白外壳型号
- 适用于使用 直流24V 的 WJ、LJ、PJ 型号
产品一览｜预组装型号
| 型号 | WD 系列兼容 | 尺寸（mm） | 段数 | 额定电压 | 安装方式 | 蜂鸣器 | 发光颜色 | 透明灯罩 |
|---|---|---|---|---|---|---|---|---|
| LR4-102WJNW(U)-R/Y/G | ✔ | φ40 | 1 | 直流24V | 直附型 | - | 红色/黄色/绿色 | - |
| LR4-202WJNW(U)-RY/RG | ✔ | φ40 | 2 | 直流24V | 直附型 | - | 红色, 黄色 / 红色, 绿色 | - |
| LR4-302WJNW(U)-RYG | ✔ | φ40 | 3 | 直流24V | 直附型 | - | 红色, 黄色, 绿色 | - |
| LR4-302WJNW-RYGZ | ✔ | φ40 | 3 | 直流24V | 直附型 | - | 红色, 黄色, 绿色 | ✔ |
| LR4-402WJNW(U)-RYGB | ✔ | φ40 | 4 | 直流24V | 直附型 | - | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-502WJNW(U)-RYGBC | ✔ | φ40 | 5 | 直流24V | 直附型 | - | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| LR4-102WJBW(U)-R/Y/G | ✔ | φ40 | 1 | 直流24V | 直附型 | ✔ | 红色 / 黄色 / 绿色 | - |
| LR4-202WJBW(U)-RY/RG | ✔ | φ40 | 2 | 直流24V | 直附型 | ✔ | 红色, 黄色 / 红色, 绿色 | - |
| LR4-302WJBW(U)-RYG | ✔ | φ40 | 3 | 直流24V | 直附型 | ✔ | 红色, 黄色, 绿色 | - |
| LR4-302WJBW-RYGZ | ✔ | φ40 | 3 | 直流24V | 直附型 | ✔ | 红色, 黄色, 绿色 | ✔ |
| LR4-402WJBW(U)-RYGB | ✔ | φ40 | 4 | 直流24V | 直附型 | ✔ | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-502WJBW(U)-RYGBC | ✔ | φ40 | 5 | 直流24V | 直附型 | ✔ | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| LR4-1M2WJNW-R/Y/G | ✔ | φ40 | 1 | 交流100–240V | 直附型 | - | 红色 / 黄色 / 绿色 | - |
| LR4-2M2WJNW-RY/RG | ✔ | φ40 | 2 | 交流100–240V | 直附型 | - | 红色, 黄色 / 红色, 绿色 | - |
| LR4-3M2WJNW-RYG | ✔ | φ40 | 3 | 交流100–240V | 直附型 | - | 红色, 黄色, 绿色 | - |
| LR4-4M2WJNW-RYGB | ✔ | φ40 | 4 | 交流100–240V | 直附型 | - | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-5M2WJNW-RYGBC | ✔ | φ40 | 5 | 交流100–240V | 直附型 | - | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| LR4-1M2WJBW-R/Y/G | ✔ | φ40 | 1 | 交流100–240V | 直附型 | ✔ | 红色 / 黄色 / 绿色 | - |
| LR4-2M2WJBW-RY/RG | ✔ | φ40 | 2 | 交流100–240V | 直附型 | ✔ | 红色, 黄色 / 红色, 绿色 | - |
| LR4-3M2WJBW-RYG | ✔ | φ40 | 3 | 交流100–240V | 直附型 | ✔ | 红色, 黄色, 绿色 | - |
| LR4-4M2WJBW-RYGB | ✔ | φ40 | 4 | 交流100–240V | 直附型 | ✔ | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-5M2WJBW-RYGBC | ✔ | φ40 | 5 | 交流100–240V | 直附型 | ✔ | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| LR4-102LJNW(U)-R/Y/G | ✔ | φ40 | 1 | 直流24V | 带L型支架立杆安装 | - | 红色 / 黄色 / 绿色 | - |
| LR4-202LJNW(U)-RY/RG | ✔ | φ40 | 2 | 直流24V | 带L型支架立杆安装 | - | 红色, 黄色 / 红色, 绿色 | - |
| LR4-302LJNW(U)-RYG | ✔ | φ40 | 3 | 直流24V | 带L型支架立杆安装 | - | 红色, 黄色, 绿色 | - |
| LR4-302LJNW-RYGZ | ✔ | φ40 | 3 | 直流24V | 带L型支架立杆安装 | - | 红色, 黄色, 绿色 | ✔ |
| LR4-402LJNW(U)-RYGB | ✔ | φ40 | 4 | 直流24V | 带L型支架立杆安装 | - | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-502LJNW(U)-RYGBC | ✔ | φ40 | 5 | 直流24V | 带L型支架立杆安装 | - | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| LR4-102LJBW(U)-R/Y/G | ✔ | φ40 | 1 | 直流24V | 带L型支架立杆安装 | ✔ | 红色 / 黄色 / 绿色 | - |
| LR4-202LJBW(U)-RY/RG | ✔ | φ40 | 2 | 直流24V | 带L型支架立杆安装 | ✔ | 红色, 黄色 / 红色, 绿色 | - |
| LR4-302LJBW(U)-RYG | ✔ | φ40 | 3 | 直流24V | 带L型支架立杆安装 | ✔ | 红色, 黄色, 绿色 | - |
| LR4-302LJBW-RYGZ | ✔ | φ40 | 3 | 直流24V | 带L型支架立杆安装 | ✔ | 红色, 黄色, 绿色 | ✔ |
| LR4-402LJBW(U)-RYGB | ✔ | φ40 | 4 | 直流24V | 带L型支架立杆安装 | ✔ | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-502LJBW(U)-RYGBC | ✔ | φ40 | 5 | 直流24V | 带L型支架立杆安装 | ✔ | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| * LR4-1M2LJNW-R/Y/G | ✔ | φ40 | 1 | 交流100–240V | 带L型支架立杆安装 | - | 红色 / 黄色 / 绿色 | - |
| * LR4-2M2LJNW-RY/RG | ✔ | φ40 | 2 | 交流100–240V | 带L型支架立杆安装 | - | 红色, 黄色 / 红色, 绿色 | - |
| * LR4-3M2LJNW-RYG | ✔ | φ40 | 3 | 交流100–240V | 带L型支架立杆安装 | - | 红色, 黄色, 绿色 | - |
| * LR4-4M2LJNW-RYGB | ✔ | φ40 | 4 | 交流100–240V | 带L型支架立杆安装 | - | 红色, 黄色, 绿色, 蓝色 | - |
| * LR4-5M2LJNW-RYGBC | ✔ | φ40 | 5 | 交流100–240V | 带L型支架立杆安装 | - | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| * LR4-1M2LJBW-R/Y/G | ✔ | φ40 | 1 | 交流100–240V | 带L型支架立杆安装 | ✔ | 红色 / 黄色 / 绿色 | - |
| * LR4-2M2LJBW-RY/RG | ✔ | φ40 | 2 | 交流100–240V | 带L型支架立杆安装 | ✔ | 红色, 黄色 / 红色, 绿色 | - |
| * LR4-3M2LJBW-RYG | ✔ | φ40 | 3 | 交流100–240V | 带L型支架立杆安装 | ✔ | 红色, 黄色, 绿色 | - |
| * LR4-4M2LJBW-RYGB | ✔ | φ40 | 4 | 交流100–240V | 带L型支架立杆安装 | ✔ | 红色, 黄色, 绿色, 蓝色 | - |
| * LR4-5M2LJBW-RYGBC | ✔ | φ40 | 5 | 交流100–240V | 带L型支架立杆安装 | ✔ | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| LR4-102PJNW(U)-R/Y/G | - | φ40 | 1 | 直流24V | 带圆形支架立杆安装 | - | 红色 / 黄色 / 绿色 | - |
| LR4-202PJNW(U)-RY/RG | - | φ40 | 2 | 直流24V | 带圆形支架立杆安装 | - | 红色, 黄色 / 红色, 绿色 | - |
| LR4-302PJNW(U)-RYG | - | φ40 | 3 | 直流24V | 带圆形支架立杆安装 | - | 红色, 黄色, 绿色 | - |
| LR4-402PJNW(U)-RYGB | - | φ40 | 4 | 直流24V | 带圆形支架立杆安装 | - | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-502PJNW(U)-RYGBC | - | φ40 | 5 | 直流24V | 带圆形支架立杆安装 | - | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| LR4-102PJBW(U)-R/Y/G | - | φ40 | 1 | 直流24V | 带圆形支架立杆安装 | ✔ | 红色 / 黄色 / 绿色 | - |
| LR4-202PJBW(U)-RY/RG | ✔ | φ40 | 2 | 直流24V | 带圆形支架立杆安装 | ✔ | 红色, 黄色 / 红色, 绿色 | - |
| LR4-302PJBW(U)-RYG | ✔ | φ40 | 3 | 直流24V | 带圆形支架立杆安装 | ✔ | 红色, 黄色, 绿色 | - |
| LR4-402PJBW(U)-RYGB | ✔ | φ40 | 4 | 直流24V | 带圆形支架立杆安装 | ✔ | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-502PJBW(U)-RYGBC | ✔ | φ40 | 5 | 直流24V | 带圆形支架立杆安装 | ✔ | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| LR4-1M2PJNW-R/Y/G | ✔ | φ40 | 1 | 交流100–240V | 带圆形支架立杆安装 | - | 红色 / 黄色 / 绿色 | - |
| LR4-2M2PJNW-RY/RG | ✔ | φ40 | 2 | 交流100–240V | 带圆形支架立杆安装 | - | 红色, 黄色 / 红色, 绿色 | - |
| LR4-3M2PJNW-RYG | ✔ | φ40 | 3 | 交流100–240V | 带圆形支架立杆安装 | - | 红色, 黄色, 绿色 | - |
| LR4-4M2PJNW-RYGB | ✔ | φ40 | 4 | 交流100–240V | 带圆形支架立杆安装 | - | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-5M2PJNW-RYGBC | ✔ | φ40 | 5 | 交流100–240V | 带圆形支架立杆安装 | - | 红色, 黄色, 绿色, 蓝色, 白色 | - |
| LR4-1M2PJBW-R/Y/G | ✔ | φ40 | 1 | 交流100–240V | 带圆形支架立杆安装 | ✔ | 红色 / 黄色 / 绿色 | - |
| LR4-2M2PJBW-RY/RG | ✔ | φ40 | 2 | 交流100–240V | 带圆形支架立杆安装 | ✔ | 红色, 黄色 / 红色, 绿色 | - |
| LR4-3M2PJBW-RYG | ✔ | φ40 | 3 | 交流100–240V | 带圆形支架立杆安装 | ✔ | 红色, 黄色, 绿色 | - |
| LR4-4M2PJBW-RYGB | ✔ | φ40 | 4 | 交流100–240V | 带圆形支架立杆安装 | ✔ | 红色, 黄色, 绿色, 蓝色 | - |
| LR4-5M2PJBW-RYGBC | ✔ | φ40 | 5 | 交流100–240V | 带圆形支架立杆安装 | ✔ | 红色, 黄色, 绿色, 蓝色, 白色 | - |
不符合 KC 认证（KN 61000-6-4、KN 61000-6-2）及低电压指令（TEC / EN 60947-5-1、EN 62471）。
使用说明书/规格书/外形图
（*）本网站上数据的下载服务被认为已同意以下“”。
使用说明书下载 (En) 相关文件下载
（*）本网站上数据的下载服务被认为已同意以下“”。
2D CAD AC_Assembly (zip)更换零件
LR4
LR4
更换零件
| 分类 | No. | 名称 | 零件编号 | 数量 | 规格 | 更换的大致时间 |
|---|---|---|---|---|---|---|
|
B32310070-7F1 | 1 | ||||
|
B25310067-4F1 | 1～5： 随层数变化 | ||||
|
B25110065-F1 | 2～7： 随层数变化 | ||||
|
B22210159-7F1 | 1 | ||||
|
B25110047-F1 | LJ型 ： 1 PJ/QJ型 ： 2 | ||||
|
S33533110-222F1 | 2 | ||||
|
S33642010-222F1 | 2 |
