60mm LED多层警示灯
LR6

LR6系列60mm LED多层警示灯,具备高亮度、高音量,操作简单,适用于多种生产环境。平滑的表面设计,方便清洁,提升设备美观度。采用节能LED光源,寿命长、维护成本低。支持多种颜色和声音组合,增强现场可视化和听觉警示效果。适用于自动化设备、生产线、仓库等场所,助力提升生产效率和安全性。品质可靠,值得信赖。

  • 输入输出控制
  • 多层警示灯
  • Φ60
  • 常亮
  • 闪烁
  • 蜂鸣
  • 88dB
  • 室内
  • IP65
  • IP54
  • 绿
  • 60mm LED多层警示灯 LR6
  • 重新设计的镜头和改进的模块结构,提供明亮、均匀的光线,可从更远的距离看到。
  • 重新设计的全封闭蜂鸣器模块,在提供响亮的全向声音的同时,具备出色的防水防尘保护。(LR5 DC12V:80dB,LR4 & LR5:85dB,LR6:88dB,LR7:90dB 在1米处)
  • 模块化的“旋转锁定”设计,便于LED单元和声音模块的轻松定制和现场配置。
  • 时尚、光滑的外形,坚固的结构,专为严苛环境设计,防护等级为IP65。
  • 提供一灯多色LED模块(七色合一:红色、黄色、绿色、蓝色、浅蓝色、紫色和白色)。产品型号:LR6-E-MZ。
  • 四种安装选项:直接安装、带L形支架的杆、带圆形支架的杆和带折叠支架的杆(仅限象牙白)。
  • 可提供M12连接器、1/2″NPT或30mm通孔安装选项(LR6-WC型)。
  • 提供直流24V和交流100-240V电压(仅限象牙白)。
  • 提供象牙白和银色主体颜色。
  • 可选透明镜头(特殊订购)。



产品规格

工作环境温度 -20℃ - +50℃
工作湿度范围 90% RH 以下,无凝结
存储温度范围 -30℃ - +60℃
存储湿度范围 90% RH 以下,无凝结
安装位置 室内使用
安装方向 垂直向上
防护等级*1 IP65(IEC 60529) / NEMA TYPE 4X, 13
环境条件 垂直向上
绝缘电阻 电源输入线与机壳之间在DC500V时大于1MΩ
耐电压 端子与机壳之间交流500V,持续1分钟,无绝缘破坏(M2:交流1500V,持续1分钟)
闪烁频率 60 ±2 次/分钟
声音级别 LR6 典型值88dB
音量降低*2 约减小 10dB
环境条件 蜂鸣器声音No.4(扫频),在1米距离从各个方向
蜂鸣器声音 4种模式*2
No.1 快速间歇蜂鸣 / 3378Hz
No.2 连续蜂鸣声 / 3378Hz
No.3 快速高低音 / 2016Hz&3012Hz
No.4 扫频声 / 1000Hz-4032Hz
晶体管输出 NPN / PNP(交流100-240V 仅限NPN)
认证 ●UL 508, CSA-C22.2 No.14
●FCC 第15部分 B子部分 A类
●RoHS 指令(EN IEC 63000)
●EMC 指令(EN 61000-6-4, EN 61000-6-2)
●KC(KN 61000-6-4, KN 61000-6-2)*3
●低电压指令(IEC/EN 60947-5-1, EN62471)*4

*1: LJ 型号为 IP54   *2: 取决于 DIP 开关设置   *3: 除 KT、组装型号 WT 和 M2 LJ 型外   *4: 仅限 M2 型号(除 LJ 型外)



LED 单元规格

颜色 红色 黄色 绿色 蓝色 白色
信号线电流(每单元)/ 额定功耗(每单元) 典型值 40mA / 1W
最大值 45mA / 1.3W



蜂鸣器单元规格

信号线电流(蜂鸣器单元)/ 额定功耗(蜂鸣器单元) 典型值 40mA / 1W
最大值 250mA / 1.3W

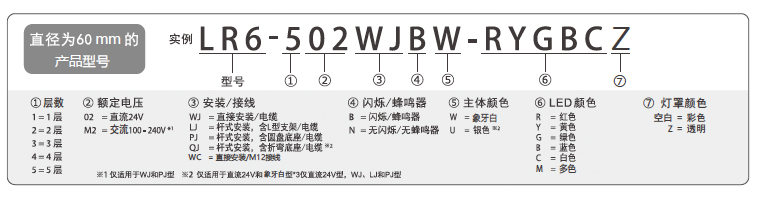

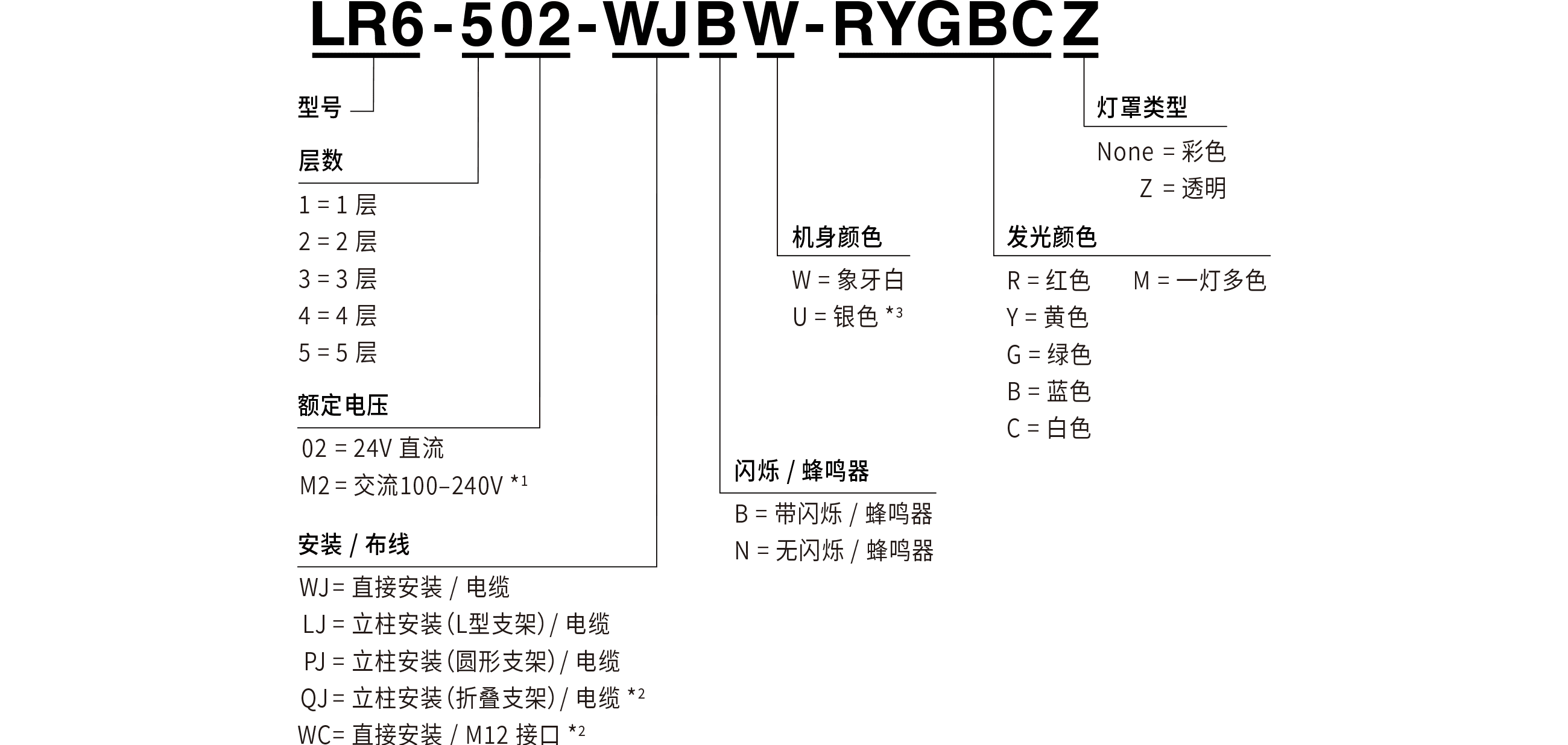

型号代码
