Φ70mm LED多层警示灯
LR7系列

发现LR7系列Φ70mm LED多层警示灯,具有超亮LED灯、模块化设计和多样化选项,以应对最苛刻的应用。

  • 输入输出控制
  • 多层警示灯
  • Φ70
  • 常亮
  • 闪烁
  • 蜂鸣
  • 90dB
  • 室内
  • IP65
  • 绿
  • Φ70mm LED多层警示灯 LR7系列
  • 重新设计的镜头和改进的模块结构,提供从更远距离清晰可见的亮丽均匀光线。
  • 重新设计的全封闭声音模块,在保持出色的防水和防尘性能的同时,能产生响亮的全向声音。(LR5 12V DC:80dB LR4 & LR5:85dB,LR6:88dB,LR7:90dB 于 1 米距离)
  • 模块化的“扭转锁定”设计,便于现场定制和配置 LED 单元和声音模块。
  • 外形时尚、线条流畅,坚固的机身结构,适合恶劣环境中使用,具有 IP65 的防护等级。
  • 额定电压:直流 24V。
  • 标准主体颜色:象牙白。银色和黑色机身仅作为组件提供。
  • 带接线端子的主体单元,可作为组件提供象牙白、银色或黑色(LR7-WT & LR7-KT)。
  • 四种安装选项:直接安装、带 L 形支架的杆装、带圆形支架的杆装和带折叠支架的杆装(仅限象牙白)。



产品规格

工作环境温度 -20℃ ~ +50℃
工作环境湿度 小于 90% (无凝结)
存储温度范围 -30℃ ~ +60℃
存储湿度范围 小于 90% (无凝结)
安装位置 仅限室内
安装方向 直立
防护等级*1 IP65(IEC 60529) / NEMA TYPE 4X, 13
环境条件 直立位置
绝缘电阻 在 500V 直流电压下,带电部件与非载流金属部件之间大于 1MΩ
耐电压 在 500V 交流电压下,带电部件与非载流金属部件之间施加 1 分钟,无绝缘破坏
闪烁频率 每分钟 60±2 次
声压级 LR7: 典型 90dB
声音降低*2 约 -10dB
环境条件 蜂鸣器声音 No.4(扫频) 从蜂鸣器单元的整个圆周在 1m 处测量
蜂鸣器声音 4 种模式*2
No.1: 快速间歇蜂鸣 / 3378㎐
No.2: 连续蜂鸣声 / 3378㎐
No.3: 快速高低音 / 2016㎐ & 3012㎐
No.4: 扫频声音 / 1000Hz - 4032Hz
晶体管输出 NPN / PNP
认证
  • UL 508, CSA-C22.2 No.14
  • FCC Part 15 Subpart B Class A
  • RoHS 指令 (EN IEC 63000)
  • EMC 指令 (EN 61000-6-4, EN 61000-6-2)
  • KC (KN 61000-6-4, KN 61000-6-2)*3

*1 LJ 类型为 IP54
*2 依赖于 DIP 开关设置
*3 不包括 KT, 组装型号 WT



LED 单元规格

LED 灯色 红色 黄色 绿色 蓝色 白色
信号线电流(每单元)/ 额定功耗(每单元) 典型值。 40mA / 1W
最大。 45mA / 1.3W



蜂鸣器单元规格

信号线电流(蜂鸣器单元) / 额定功耗(蜂鸣器单元) 典型值。 40mA / 1W
最大。 250mA / 1.3W



特别内容

多层警示灯的下一代进化
LR 系列

多层警示灯的下一代进化
LR 系列

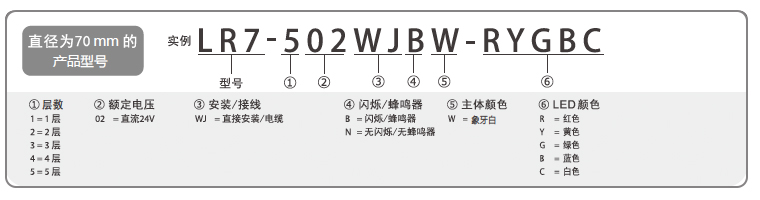

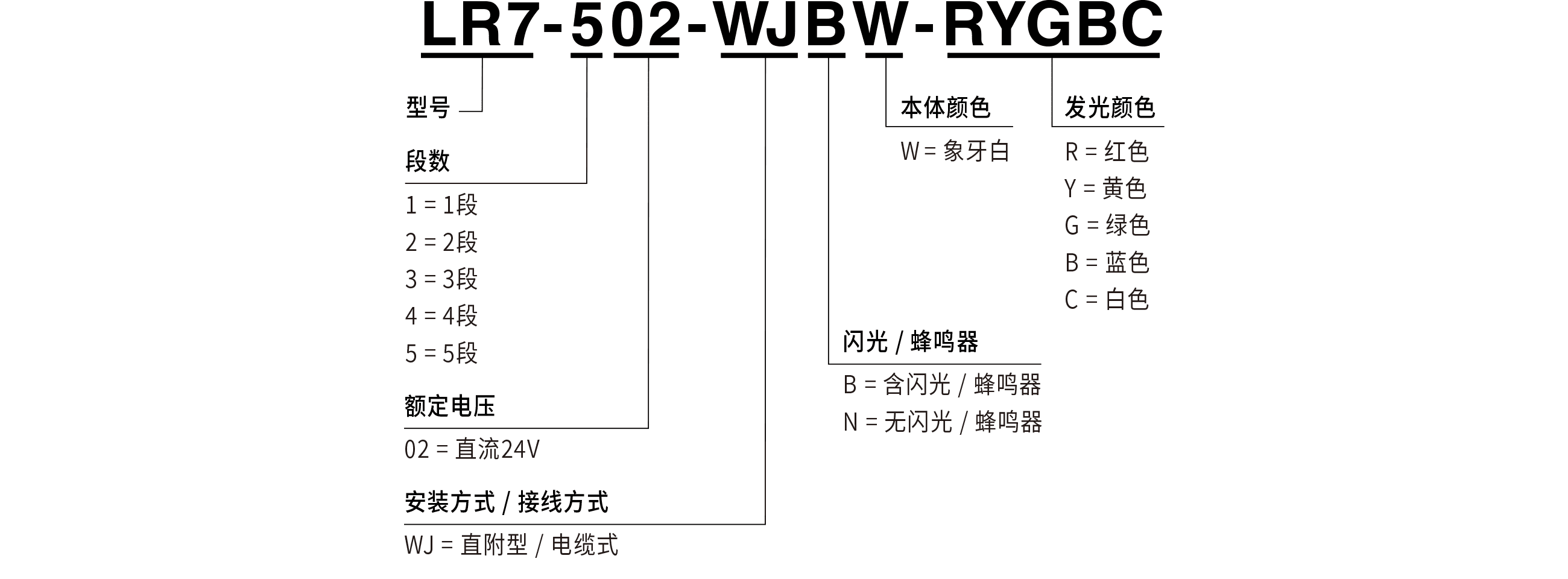

型号代码

(*)本网站上数据的下载服务被认为已同意以下“”。

(*)本网站上数据的下载服务被认为已同意以下“”。

LR7  

LR7  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																顶盖: LR7
B32310073-7F1 1

																濾片: LR7 (5pcs)
B25310067-7F1 1-5:依照您的需求購買

																垫圈: LR7 (5件)
B25110068-F1 2~7pcs:依照您的需求購買

																LR7 灯杆支架
B22210178-7F1 1

																灯杆防水垫圈
B25110047-F1 LJ型 : 1   PJ/QJ型 : 2

																接线端子连接器
Z69544511-F1 1

LR-02WTNW


																六角螺母:M22
S33533110-222F1 2

																垫片:M22
S33642010-222F1 2
