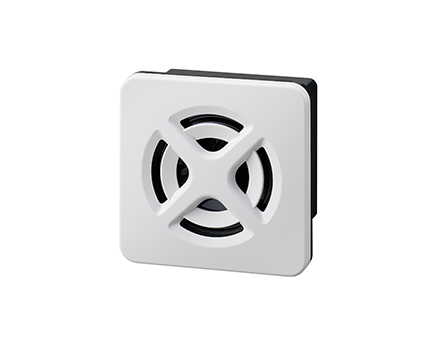

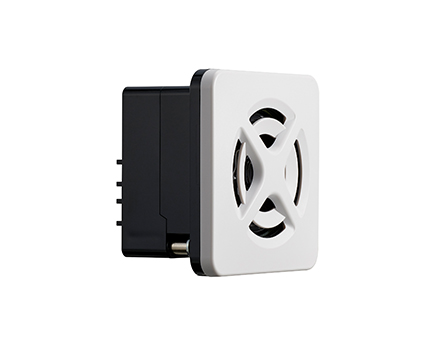

电子声音报警器(面板安装薄型IP65)
BD

适用于控制柜和工业设备的薄型电子声音报警器,最大音量98dB,支持IP65防护、前面操作和32种内置音色。

  • 警报器
  • 警报音
  • 旋律
  • 98dB
  • 室外
  • 室内
  • IP65
  • 电子声音报警器(面板安装薄型IP65) BD
  • 电子声音报警器(面板安装薄型IP65) BD
  • 电子声音报警器(面板安装薄型IP65) BD
  • 电子声音报警器(面板安装薄型IP65) BD
  • 电子声音报警器(面板安装薄型IP65) BD
  • 电子声音报警器(面板安装薄型IP65) BD
  • 电子声音报警器(面板安装薄型IP65) BD

主要特点

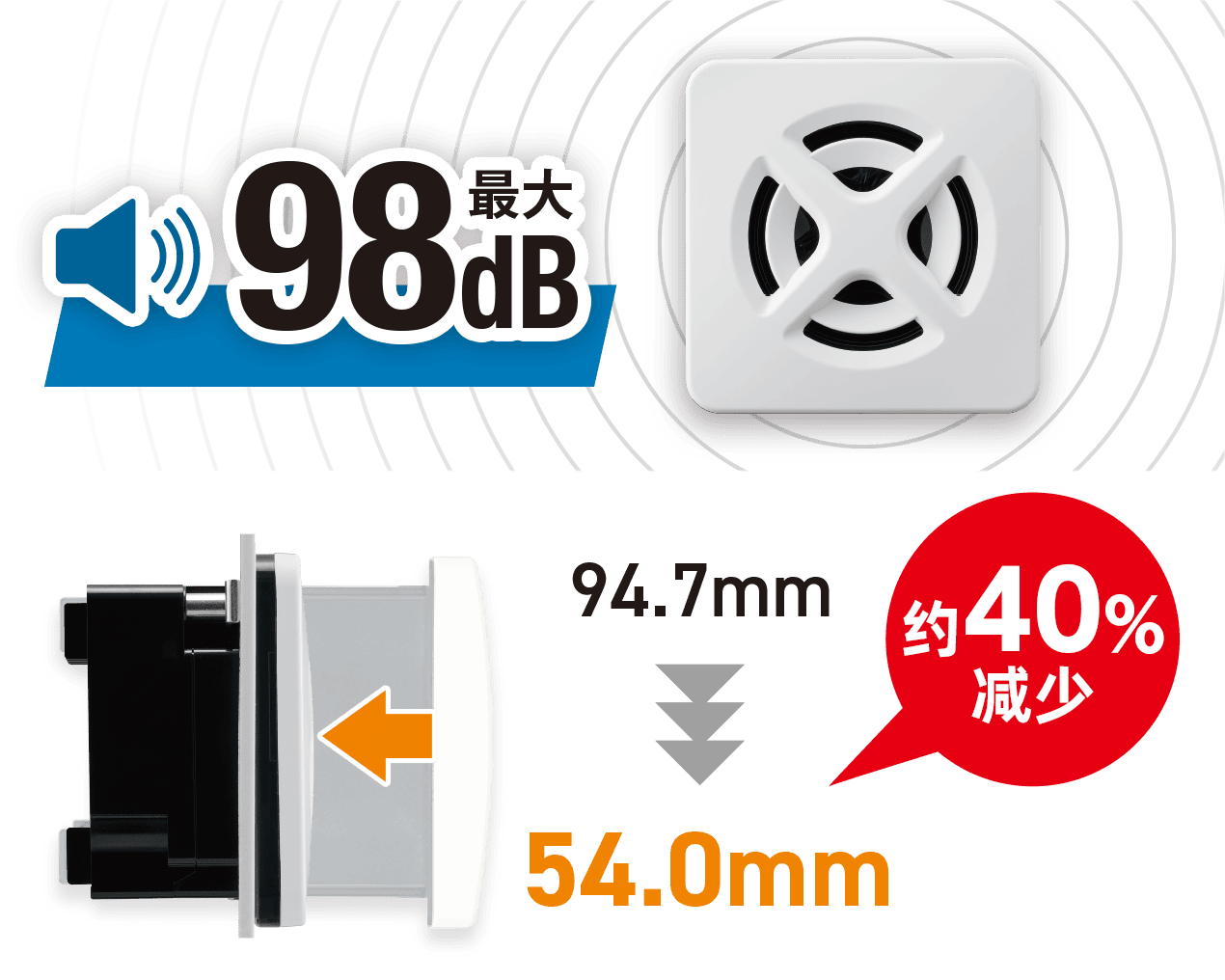

98 dB 大音量输出,54 mm 进深的纤薄紧凑设计

纤薄大音量设计

在实现最高 98 dB(典型值) ※1 大音量输出的同时,采用进深仅 54.0 mm 的紧凑设计,相比上一代产品体积缩小约 40% ※2 。有助于节省控制柜和设备空间,即使在空间受限的位置也可轻松安装。

  • 声压级可能随播放内容和使用环境而变化。
  • 与本公司原有产品对比。

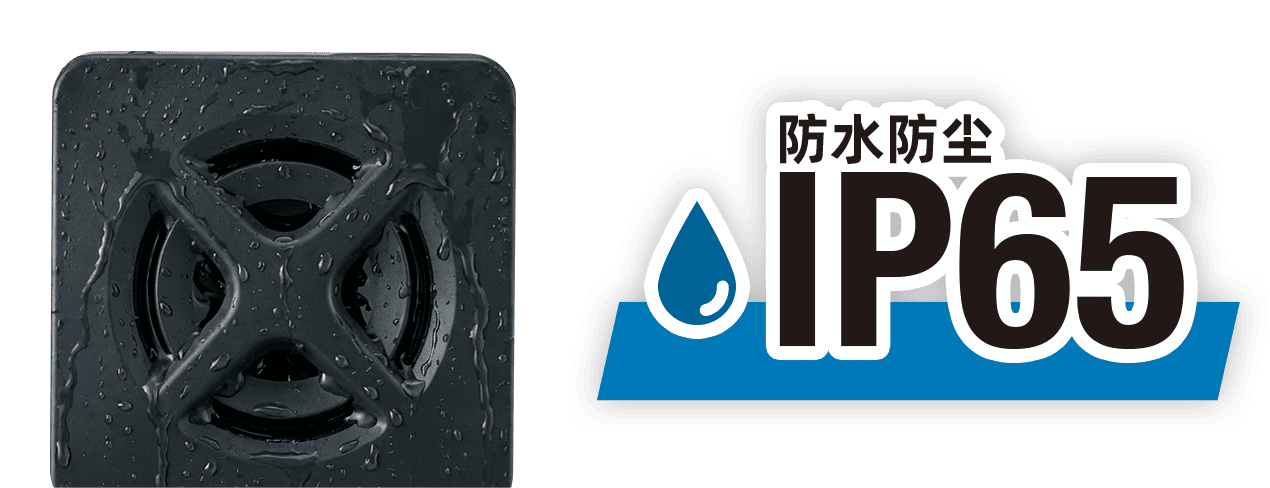

高防水防尘性能,可用于户外环境(IP65)

IP65 级防护,防水防尘

符合 IP65 防护等级。坚固耐用的设计可在有水或粉尘影响的工厂环境以及户外环境中可靠使用,适用于多种安装环境。
该防护等级适用于产品本体。面板嵌入安装时的防水性能取决于安装条件和施工质量,例如密封处理等。

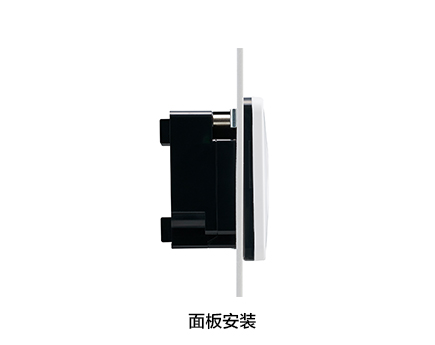

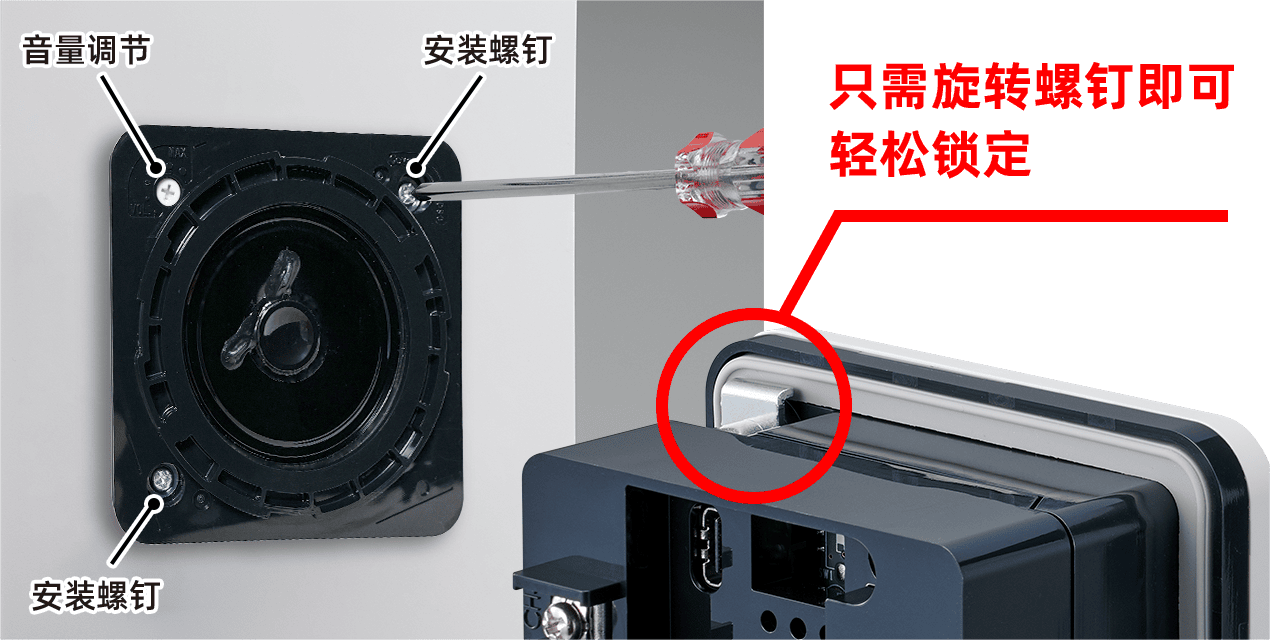

正面操作结构,大幅减少安装工时

正面操作结构

采用正面锁定结构,可仅通过正面螺钉操作完成面板安装、拆卸以及音量调节。无需从面板背面进行作业,可大幅减少安装和维护工时。

内置 32 种提示音,支持位输入控制

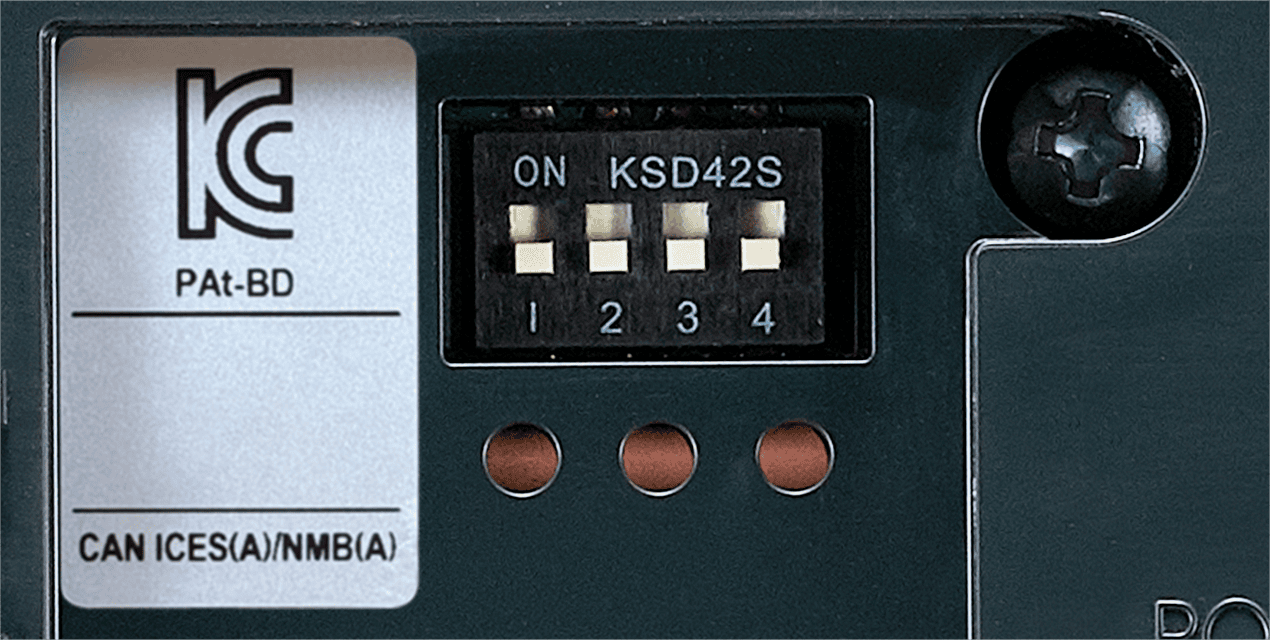

DIP 拨码开关
可通过 DIP 拨码开关选择提示音组

内置共 32 种提示音,包括报警音、旋律和提示铃音。可通过 DIP 拨码开关从 8 个提示音组中选择,并可通过位输入分配最多 4 种提示音。单台设备即可满足多种声音报警需求。所有内置音源均为无版权音源。
本产品不支持上一代机型配备的通过 SD 卡更换音源功能。

4.5G 抗振性能,适用于振动较大的安装环境

DC 12–24 V 型号(M1)具备 4.5G 抗振性能,可安装在振动较大的设备周边。

提供 NPN 和 PNP 型号

NPN 输入规格和 PNP 输入规格均作为标准型号提供。可根据连接设备的规格选择相应型号。
AC 100–240 V 型号仅支持 NPN 输入。DC 12–24 V 型号提供 NPN 和 PNP 两种版本。

内置提示音列表

通过切换 DIP 拨码开关设置,可从以下提示音组中选择(出厂默认设置为 A 组)。

组别 CH1 CH2 CH3 CH4
A Beep Stutter Bell Yelp
B Rapid Hi-Lo Melody Chime Synthesized Piano Synthesized Bell
C Stutter & Bell Sweep Sound Chime Call Sign
D Fur Elise Maiden's Prayer Bach Minuet in Gmaj Annie Laurie
E London Bridge Is Falling Down Hol-Di-Li-Dia Mary Had a Little Lamb Camptown Races
F Cuckoo Village Blacksmith On the Avignon Bridge The Entertainer
G Amaryllis Symphony No. 40 Quiet Lakeside Mountain Musician
H Spanish Romance Canon Grandfather's Clock Ave Maria

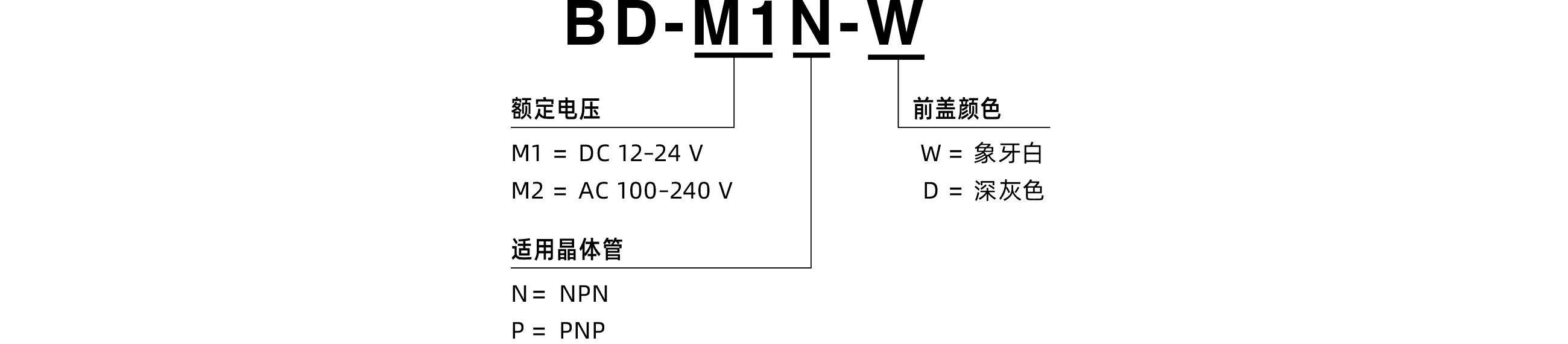

型号代码

型号代码

M2 仅支持 NPN

产品列表

型号 额定电压 适用晶体管 前盖颜色

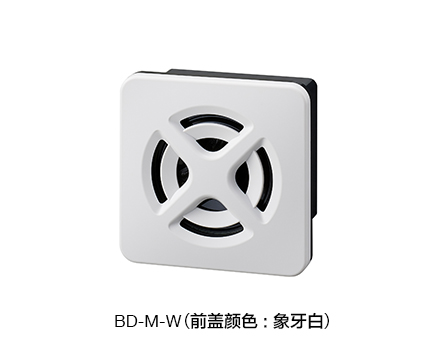

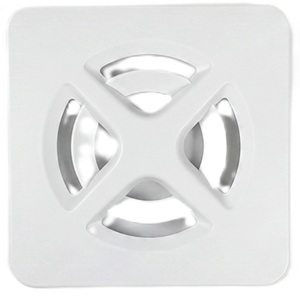

BD-M1N-W DC 12–24 V NPN 象牙白

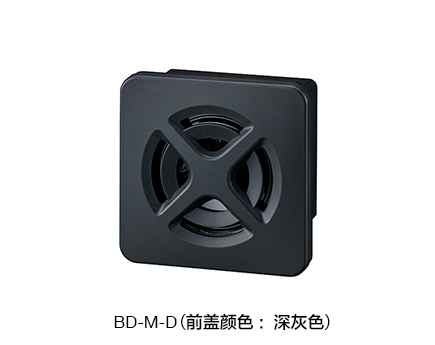

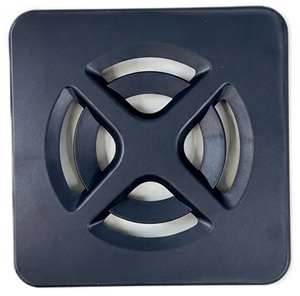

BD-M1N-D DC 12–24 V NPN 深灰色
BD-M1P-W DC 12–24 V PNP 象牙白
BD-M1P-D DC 12–24 V PNP 深灰色
BD-M2-W AC 100–240 V NPN 象牙白
BD-M2-D AC 100–240 V NPN 深灰色
