面板安装型电子声音报警器
BD-A
BD-A 面板安装型电子报警器外形紧凑,最大音量达 90dB,适用于嘈杂工业环境。内置 32 种音色,通过前面板的开关和音量旋钮可轻松切换和调节。使用可选 SD 卡,可自由更换「P」组中的音色组合。符合 CE 和 RoHS 等国际认证要求,支持 NPN 开路集电极信号输入,适用于 PLC 等设备。
- 输入输出控制
- □80
- 警报器
- 警报音
- 旋律
- 90dB
- 室内
- IP54
产品特点
最大输出音量为90dB(距离1米),适用于噪音较大的工厂环境。
· 设备内预载32种音频,可用于多种用途。
· 音量和音频组通过安装面板后的旋转开关进行选择,即使安装完成后也可轻松设定。
· 每组选定1组(A至P),每组可播放4种预设音频。
· 通过选配的SD卡(另售)可重新编辑任意4音频组合。
· 符合RoHS标准。
派特莱公司(PATLITE Corporation)未就BD-A、C和D类型中所含的部分音乐或歌曲申请在日本以外地区的著作权使用许可。
如需进一步了解,请联系当地派特莱销售代表。
产品规格
外形尺寸 | - 前面板:80 mm 正方形 - 背面:67.5 mm 正方形 |
额定电压 | - 直流12–24V - 交流100/220V |
发声类型 | - 警报音 / 提示音 / 音乐旋律 - 工厂预设 |
安装方式 | - 垂直安装 - 仅限室内 |
主体颜色 | - 米白色 - 黑色 |
音量 | - 最大90 dB(1米) - 可从0 dB调节 |
存储内容 | - 内置32种音频 - 可选择8组 - 每组4种音频 |
输出频道 | - 通过旋转开关选择8组之一 - 通过信号输入激活组内4种音频之一 - 可通过选配SD卡重写音频组 |
音频一览 | - 详见BD-E型号规格 - 样本音频仅提供BD-E类型 |
认证 | - CE认证 - 美国UL认证组件 - 加拿大c-UL认证组件 - 符合RoHS指令 |
防护等级 | - IP54(面板安装时正面) |
备注 | - 支持干接点输入(如开关、继电器) - 兼容开路集电极输入(NPN) |
功能 | - 输入信号为ON时播放音频 - 输入信号为OFF时停止播放 |
音/音声样本
参考型号配置

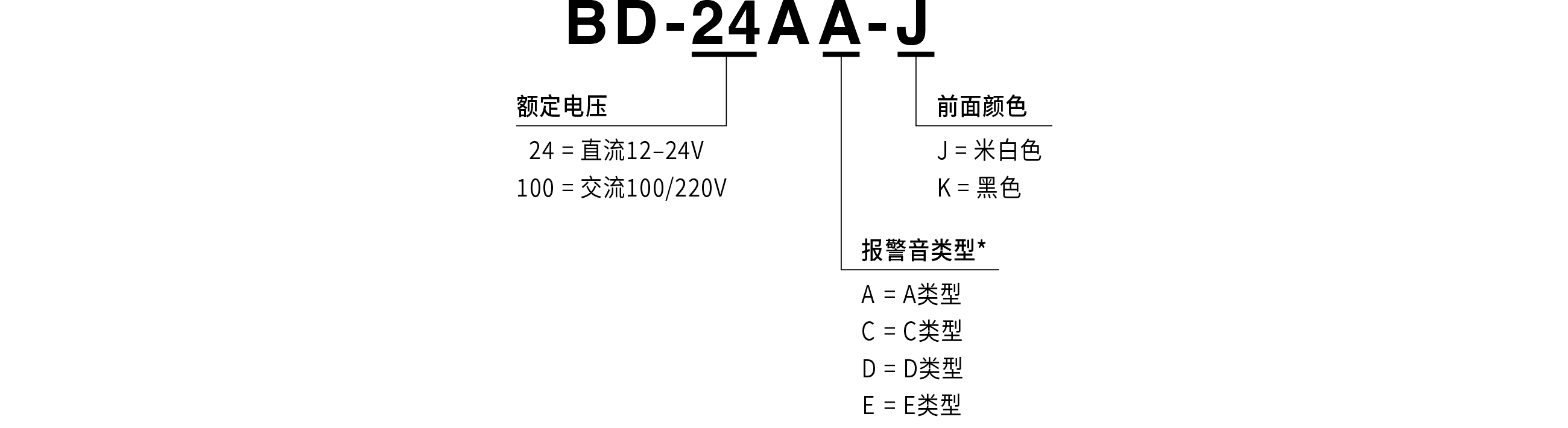

型号构成

详细信息请参阅《综合目录》中的报警音选择图表。
产品一览
型号 | 额定电压 | 报警音类型 | 前面颜色 |
---|---|---|---|
BD-24A □ -J/K | 直流12–24V | A / C / D / E | 米白色、黑色 |
BD-100A □ -J/K | 交流100/220V | A / C / D / E | 米白色、黑色 |
使用说明书/规格书/外形图
(*)本网站上数据的下载服务被认为已同意以下“”。
相关文件下载
(*)本网站上数据的下载服务被认为已同意以下“”。
2D CAD / 3D CAD
更换零件
BD-A
BD-A
更换零件
分类 | No. | 名称 | 零件编号 | 数量 | 规格 | 更换的大致时间 |
---|---|---|---|---|---|---|
![]() |
C25110015-F1 | 1 |
- |
- |
||
![]() |
C15140003-F1 | 2 |
- |
- |
||
![]() |
V82100001-F1 | 2 |
- |
- |
