产品详情

WD系列产品

WD-Z2信号发送器

WD系列

WD-Z2信号发送器

这款信号发送器适用于派特莱于
1998年开始发售的LE和LME系列。

WDT-6M-Z2

适用信号灯: LME系列*1

消耗电流: typ.20mA

通讯范围: 无障碍直线20m*2

产品详情

WDT-5E-Z2

适用信号灯: LE系列*1

消耗电流: typ.20mA

通讯范围: 无障碍直线20m*2

产品详情

*1 信号灯的兼容性有一定限制。
*2 由于无线电波的特性,该值仅为参考值。

安装方式

将发射器支架 A 安装于信号灯上,并用中心的螺丝固定。
然后将顶盖B 装到支架上并扭转,直到其卡扣锁定。
(需要将其中一条信号线分配为电源线。)

WD-LR-Z2信号发送器

这款信号发送器适用于派特莱于2016年开始发售的LR系列。

WDT-4LR-Z2

适用信号灯: LR4系列

消耗电流: typ.20mA

通讯范围: 无障碍直线20m*

产品详情

WDT-5LR-Z2

适用信号灯: LR5系列

消耗电流: typ.20mA

通讯范围: 无障碍直线20m *

产品详情

WDT-6LR-Z2

适用信号灯: LR6系列

消耗电流: typ.20mA

通讯范围: 无障碍直线20m*

产品详情

*由于无线电波的特性,该值仅为参考值。

安装方式

只需将信号发送器放置于信号灯上并旋转至卡扣锁定。

规格
信号发送器规格
产品型号 WDT-4LR-Z2 WDT-5LR-Z2 WDT-6LR-Z2 WDT-5E-Z2 WDT-6M-Z2
适用的信号灯 LR4系列 LR5系列 LR6系列 LE系列 *1 LME系列 *1
额定电压 直流24V
电压范围 19.0〜26.4V直流 21.6〜26.4V直流
额定电流 55毫安 20毫安
使用温度范围 -10℃~+50℃ -10℃~+60℃
储存湿度范围 相对湿度85%以下(无结露)
储存温度范围 -20℃~+60℃ -20°C至70°C(不冻结)
安装位置 安装于灯体模块顶部 安装于灯体模块顶部
安装环境 室内
安装方向 直立
防护等级 IP65(IEC 60529),NEMA 4X,13类 符合所附信号塔的信号塔
重量 70g 74g 85g 52g
通讯数量 6点(红色,黄色,绿色,蓝色,白色,蜂鸣器) 4点(从红色,黄色,绿色,蓝色,白色中选择4个)*2
输入反应时间 100毫秒以上
显示模块 状态指示灯
操作模块 拨码开关
外部接点输入 控制信号输入

*1 部分型号不兼容。
*2 1个用于供电,因此可以使用的触点数为4。

WD PRO系列

无线数据采集系统WD PRO系列

轻松可视化4M(人力,机器,原材料,方式)。

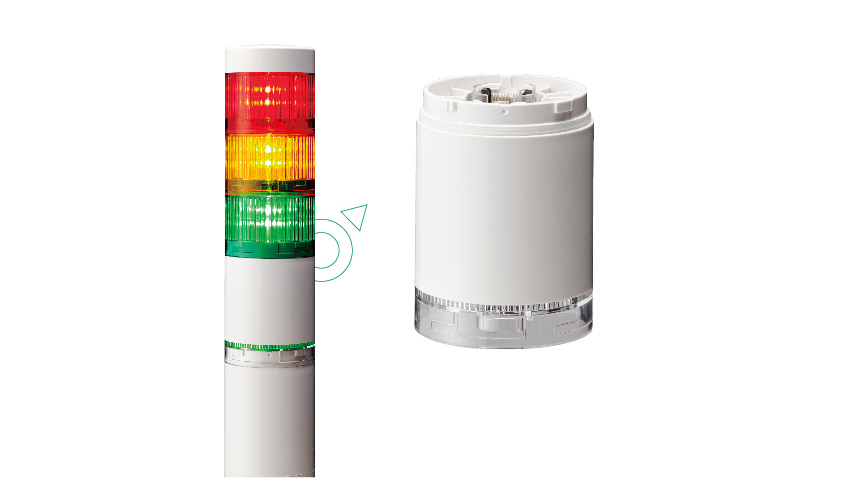

WD PRO信号发送器

WDT-6LR-Z2-PRO

适用信号灯: LR6系列

消耗电流: 最大110mA
(信号发送器和灯体模块的总值)

通讯范围: 无障碍直线20m*

*由于无线电波的特性,该值仅为参考值。

WD PRO灯体模块

WDB-D80S-PRO

RS-232C

并联接口: 8个接点输入

清除输入

注意)此灯体模块与WD-Z2系列信号发送器不兼容。

WD PRO系列的配置
规格
信号发送器规格
产品型号 WDT-6LR-Z2-PRO
可连接产品 WDB-D80S-PRO
额定电压 直流24V
工作电压范围 直流24V ±10%
额定电流 最大110mA(外加电压:24V DC)
使用温度范围 -10℃~+50℃
使用湿度范围 相对湿度85%以下(无结露)
储存温度范围 -20℃~+60℃
储存湿度范围 相对湿度85%以下(无结露)
安装位置 堆放在WDB-D80S-PRO顶部
安装环境 室内
安装方向 直立
防护等级 IP65(IEC 60529),NEMA 4X,13类
重量 90g
通讯数量 6点(红色、黄色、绿色、蓝色、白色、蜂鸣器)+8点(二进制0到255)+1点(清除输入)
输入反应时间 100毫秒以上
显示模块 状态指示灯
操作模块 指拨开关
外部控制输入 控制信号输入
