声光一体多层警示灯
LKEH-FA/C/D/E

集成高分贝蜂鸣器的LED多层警示灯,最大音压达105dB,适用于大型设备或高位安装环境。采用耐冲击、耐高温的聚碳酸酯灯罩,防尘设计便于工业现场使用。支持NPN开路集电极信号,具备音量调节、音组切换(通过SD卡)等功能。符合RoHS指令,24V型号通过CE认证,防护等级IP53,适用于灰尘和水汽较多的工厂环境。

  • 输入输出控制
  • 层警示灯
  • Φ100
  • 常亮
  • 闪烁
  • 声光一体警示灯
  • 警报音
  • 旋律
  • 105dB
  • 室内
  • IP53
  • 绿
  • 声光一体多层警示灯 LKEH-FA/C/D/E

主要特性

  • 可选颜色:红色、黄色、绿色、蓝色、白色
  • 灯罩采用高强度耐热聚碳酸酯材质
  • 具备高亮度设计,适用于安装于大型设备的高处
  • 平滑灯罩表面,有效抑制粉尘积聚
  • 防护等级为IP53,适用于有湿气和粉尘的环境
  • 支持NPN 开路集电极输出,可直接由 PLC 控制
  • 符合欧盟 RoHS 指令 (2011/65/EU)
  • DC 24V 机型符合CE 标志认证要求
  • 具备音量衰减功能及通过 SD 卡切换音调组等功能

产品规格

外形尺寸 Ø100 mm
额定电压 直流 24V
交流 100V
交流 220V
音调类型 可选音调模式:A / C / D / E(仅 E 类型音样可于「示例选项卡」中试听)
声压级 最大 105 dB(于 1 米处),音量可调
外壳颜色 米白色
LED 灯色 红 / 黄 / 绿 / 蓝 / 白
灯罩材质 聚碳酸酯
防护等级 IP53

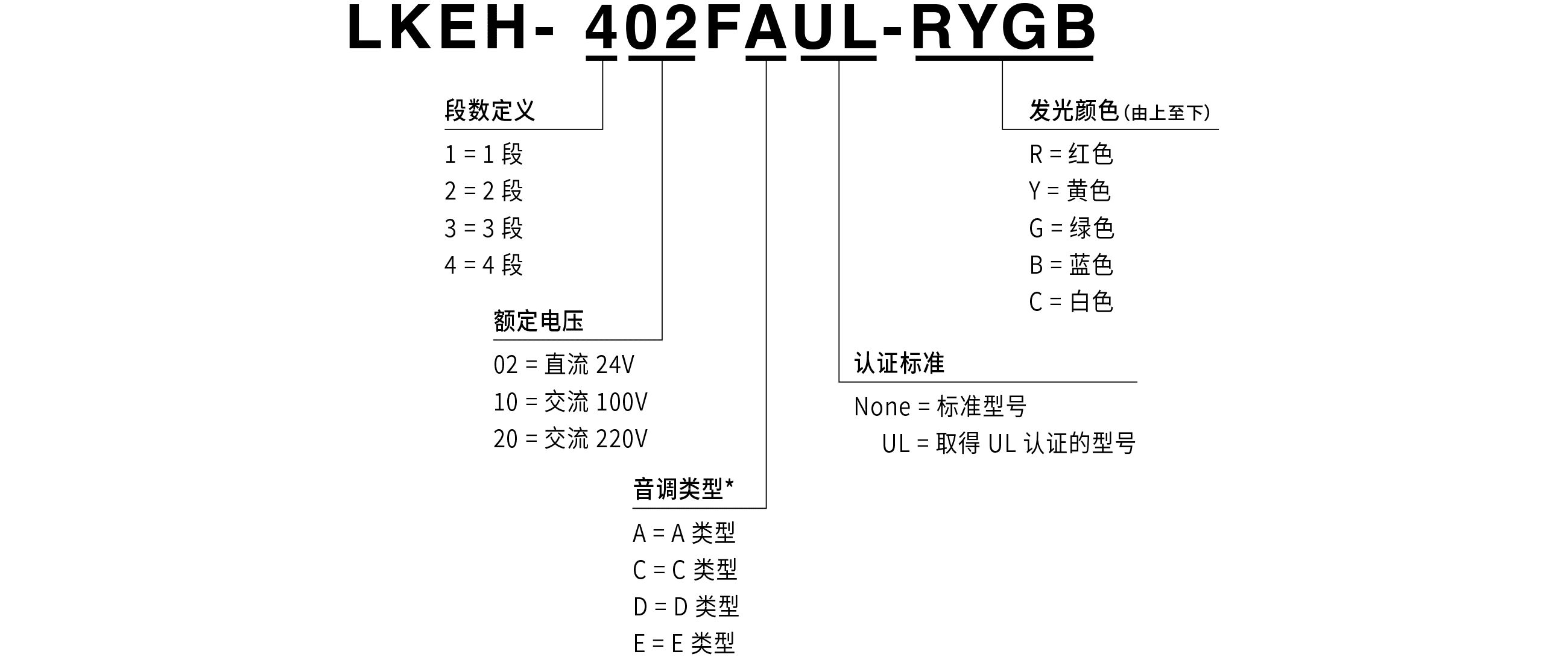

型号代码

型号代码

详细内容请参阅《产品总目录》中的报警音选择对照表。

产品一览表

产品型号 段数 额定电压 音调类型 UL认证 发光颜色
LKEH-102F □ -R/Y/G/B/C 1 直流 24V A / C / D / E - 红 / 黄 / 绿 / 蓝 / 白
LKEH-110F □ -R/Y/G/B/C 1 交流 100V - 红 / 黄 / 绿 / 蓝 / 白
LKEH-120F □ -R/Y/G/B/C 1 交流 220V - 红 / 黄 / 绿 / 蓝 / 白
LKEH-202F □ -RY/RG 2 直流 24V - 红, 黄 / 红, 绿
LKEH-210F □ -RY/RG 2 交流 100V - 红, 黄 / 红, 绿
LKEH-220F □ -RY/RG 2 交流 220V - 红, 黄 / 红, 绿
LKEH-302F □ -RYG 3 直流 24V - 红, 黄, 绿
LKEH-310F □ -RYG 3 交流 100V - 红, 黄, 绿
LKEH-320F □ -RYG 3 交流 220V - 红, 黄, 绿
LKEH-402F □ -RYGB 4 直流 24V - 红, 黄, 绿, 蓝
LKEH-410F □ -RYGB 4 交流 100V - 红, 黄, 绿, 蓝
LKEH-420F □ -RYGB 4 交流 220V - 红, 黄, 绿, 蓝
LKEH-102F □ UL-R/Y/G/B/C 1 直流 24V 红 / 黄 / 绿 / 蓝 / 白
LKEH-202F □ UL-RY/RG 2 直流 24V 红, 黄 / 红, 绿
LKEH-302F □ UL-RYG 3 直流 24V 红, 黄, 绿
LKEH-402F □ UL-RYGB 4 直流 24V 红, 黄, 绿, 蓝

如多台设备同时使用,声音启动时间可能存在微小差异。

本产品不建议用于车辆环境

(*)本网站上数据的下载服务被认为已同意以下“”。

(*)本网站上数据的下载服务被认为已同意以下“”。

LKEH-FA/C/D/E  

LKEH-FA/C/D/E  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																顶盖
B32310054-F1 1

																LED模块:红色
B72100151-1F1 1~4: 随层数变化

																LED模块:黄色
B72100151-2F1 1~4: 随层数变化

																LED模块:绿色
B72100151-3F1 1~4: 随层数变化

																LED模块:蓝色
B72100151-4F1 1~4: 随层数变化

																LED模块:白色
B72100151-7F1 1~4: 随层数变化

																LKEH 中心螺杆:1层 (2件)
B62910033-1F2 2

中心螺杆:1层,附垫片以及垫圈 〔各2件〕。M4×87mm。


																LKEH 中心螺杆:2层 (2件)
B62910033-2F2 2

中心螺杆:2层,附垫片以及垫圈 〔各2件〕。M4×147mm。


																LKEH 中心螺杆:3层 (2件)
B62910033-3F2 2

中心螺杆:3层,附垫片以及垫圈 〔各2件〕。M4×207mm。


																LKEH 中心螺杆:4层 (2件)
B62910033-4F2 2

中心螺杆:4层,附垫片以及垫圈 〔各2件〕。M4×267mm。


																前盖
C21100087-F1 1
