Φ50 LED多层警示灯(支持 Ethernet / EtherNet/IP 控制)
LR5-LAN 系列

LR5-LAN系列是专为智能工厂和工业物联网环境设计的信号塔灯,提供Ethernet(HTTP(S)、Modbus/TCP)专用型号和EtherNet/IP专用型号。各型号均支持通过LAN直接控制,可集中管理灯光和声音信号,同时内置Web服务器并具备IP65防护等级,有助于简化系统设计并降低工厂现场的维护负担。

  • Ethernet
  • 多层警示灯
  • 常亮
  • 闪烁
  • 警报音
  • 室内
  • IP65
  • IP54
  • 绿
  • Φ50 LED多层警示灯(支持 Ethernet / EtherNet/IP 控制) LR5-LAN 系列
  • Φ50 LED多层警示灯(支持 Ethernet / EtherNet/IP 控制) LR5-LAN 系列
  • Φ50 LED多层警示灯(支持 Ethernet / EtherNet/IP 控制) LR5-LAN 系列
  • Φ50 LED多层警示灯(支持 Ethernet / EtherNet/IP 控制) LR5-LAN 系列
  • Φ50 LED多层警示灯(支持 Ethernet / EtherNet/IP 控制) LR5-LAN 系列
  • Φ50 LED多层警示灯(支持 Ethernet / EtherNet/IP 控制) LR5-LAN 系列
  • Φ50 LED多层警示灯(支持 Ethernet / EtherNet/IP 控制) LR5-LAN 系列
  • Φ50 LED多层警示灯(支持 Ethernet / EtherNet/IP 控制) LR5-LAN 系列

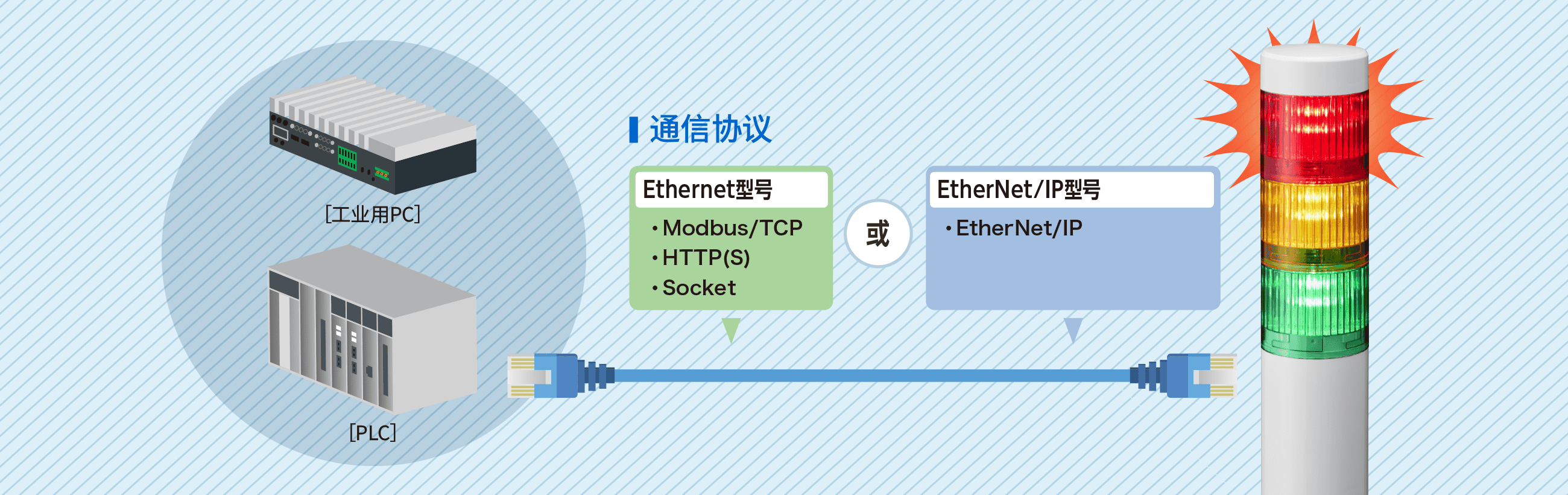

通过PC & PLC直接控制LAN连接的多层警示灯

重要提示:请谨慎选择型号

LR5-LAN系列包含两个独立的专用型号,二者不兼容。订购前,请确认系统所需的通信协议:

  • Ethernet型号:支持Socket、HTTP(S)和Modbus/TCP。(不支持EtherNet/IP)
  • EtherNet/IP型号:仅支持EtherNet/IP。(不支持HTTP(S)或Modbus/TCP)

如果不确定系统需要哪种型号,请查看下方的“兼容功能”表,或在订购前联系我们。

改进前
基于工业PC的系统需要使用数字输出接口板,不仅增加了元器件数量,还使库存和交期管理更加复杂。

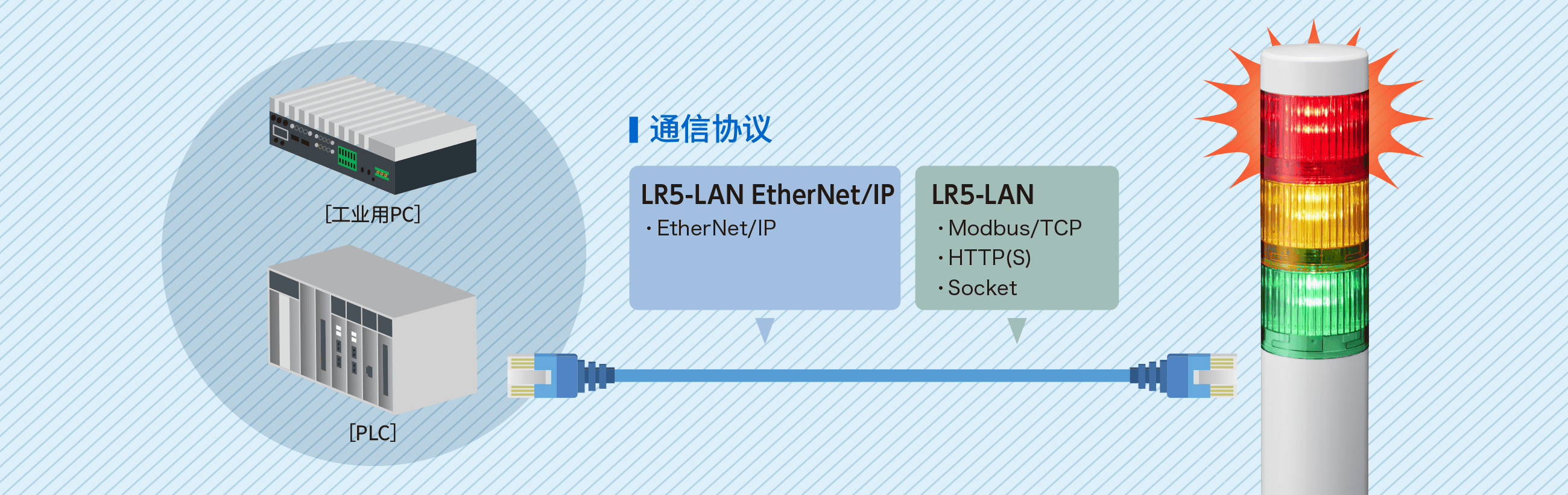

改进后
支持通过HTTP(S)、Modbus/TCP或EtherNet/IP进行通信控制。可通过网络直接控制多层警示灯和蜂鸣器,无需使用数字输出接口板。通过网页浏览器即可完成配置,进一步减少设计和维护工作量。



Ethernet型号 (LR5-LAN型号)

可通过工业PC / PLC直接进行LAN控制。
配置简单 & 通知设置便捷。

此型号支持HTTP(S)、Modbus/TCP和Socket通信,但不支持EtherNet/IP — 如果系统需要EtherNet/IP,请选择EtherNet/IP型号。

兼容功能
通信协议 Socket
Modbus/TCP
HTTP(S)
EtherNet/IP
监测 PING
Modbus/TCP
简化软件设计
- 指令生成功能

通过网页浏览器登录LR5-LAN后,用户可在设置界面选择所需操作,系统会自动显示相应的控制指令。开发人员无需查阅手册即可进行指令验证,从而缩短软件开发时间。

- 操作示例源代码

LR5-LAN的操作示例源代码可从产品网页获取。提供适用于Windows和Linux的多种编程语言,便于在所需环境中快速进行测试。

- 丰富的预设闪烁模式

提供七种预设LED闪烁模式。只需通过指令控制即可实现闪烁,无需在PLC中设置时钟脉冲。

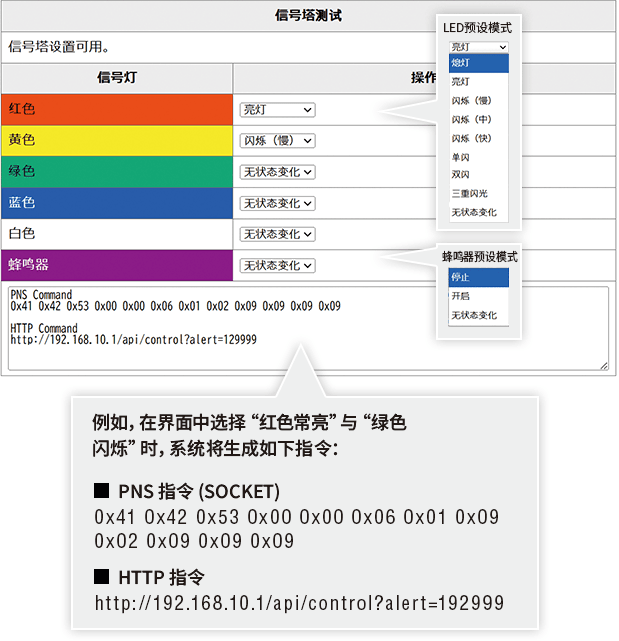

多层警示灯控制软件图

>> 观看演示视频中的实际运行效果。

EtherNet/IP型号 (LR5-LAN EtherNet/IP专用型号)

面向FA现场的控制与数据集成。
EtherNet/IP多层警示灯:满足生产现场需求

此型号仅支持EtherNet/IP,不支持HTTP(S)、Modbus/TCP或Socket通信 — 如果系统需要这些协议,请选择Ethernet型号。

兼容功能
通信协议 Socket -
Modbus/TCP -
HTTP(S)
EtherNet/IP
监测 PING
Modbus/TCP
支持EDS(Electronic Data Sheets),配置更简单

将包含配置定义的EDS文件注册到PLC工具软件中,即可轻松完成设置,减少编程时间和工作量。

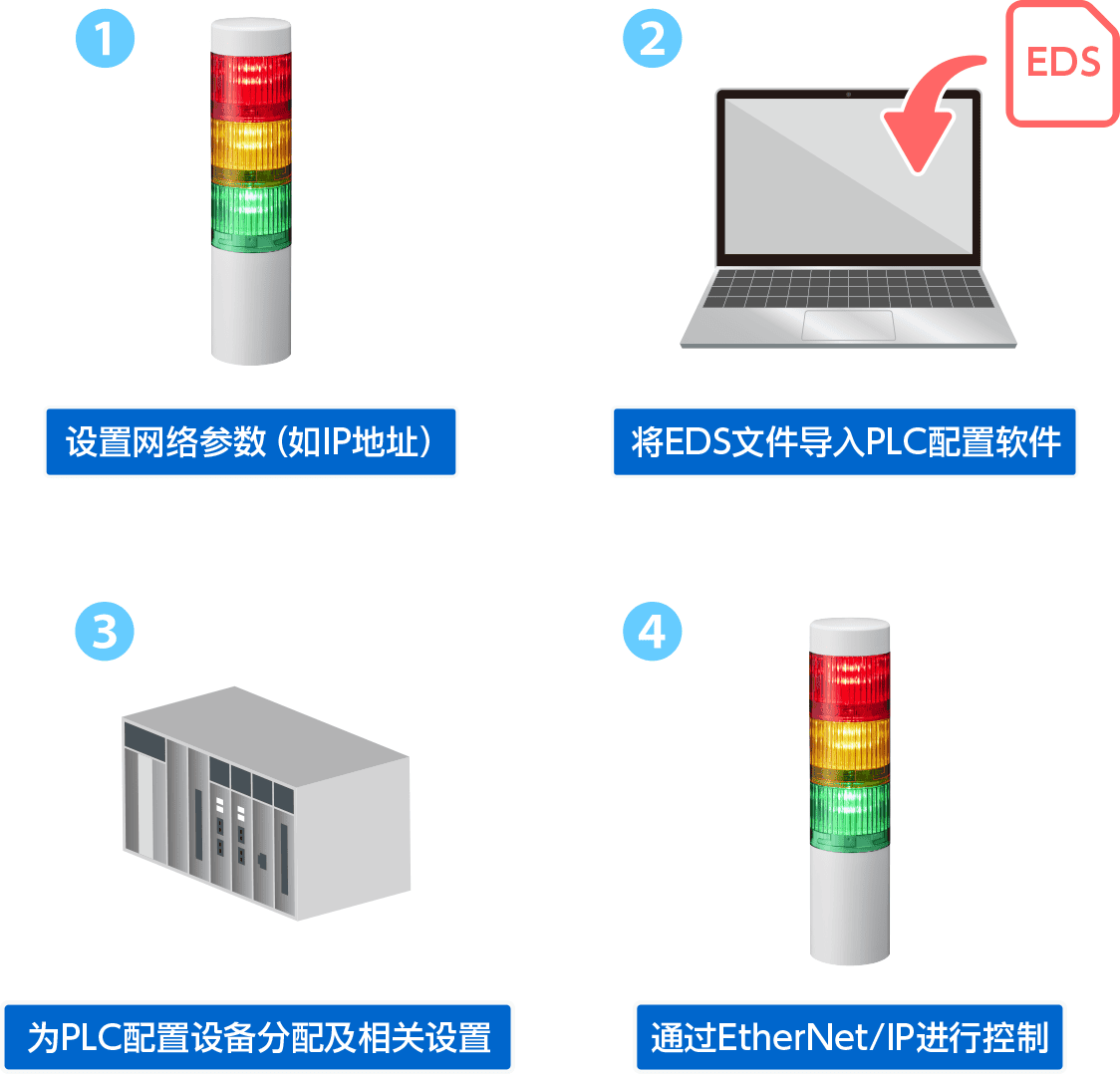

1. 设置网络参数(例如IP地址)。  2. 将EDS文件导入PLC配置软件。  3. 将设备分配及相关设置应用到PLC。  4. 通过EtherNet/IP进行控制

机器状态和上位系统状态指示

通过工业PC / PLC进行控制

支持通过工业PC或PLC直接进行指令控制,可减少数字输出接口板的使用,并最大限度减少I/O 点数。

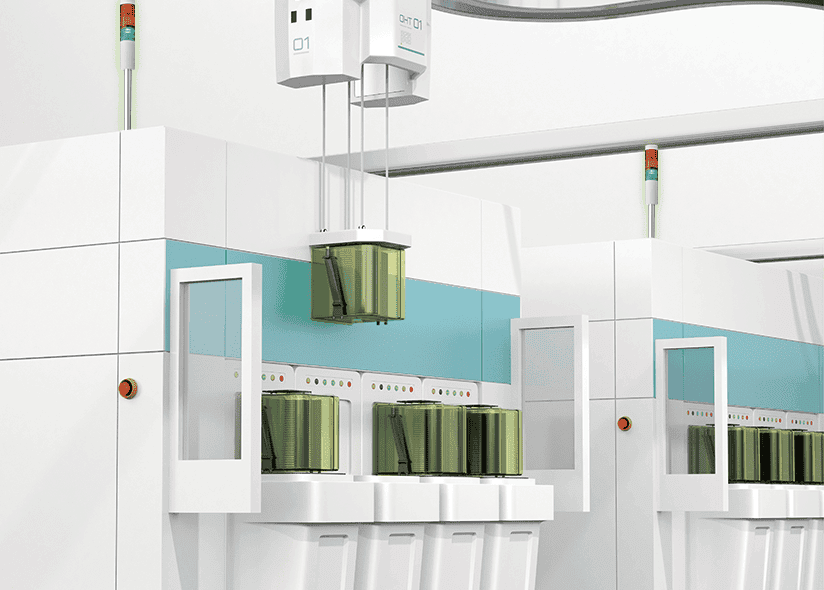

半导体行业
半导体行业

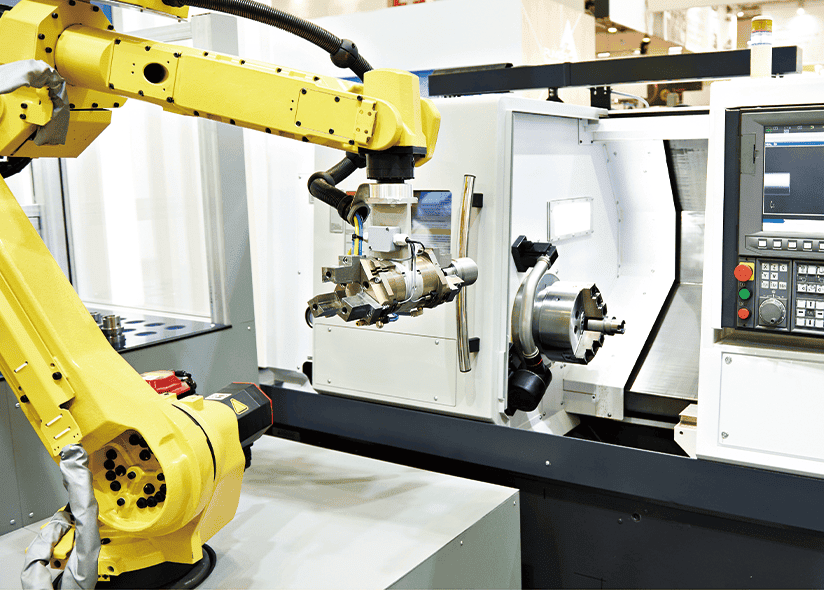

汽车行业
汽车行业
化工 / 制药行业
化工 / 制药行业

上位系统通知

通过标准协议,可显示来自SCADA或生产管理系统的状态和警报信息。警报不仅显示在监视器上,还可通过熟悉的多层警示灯进行可视化提示,使现场操作人员能够立即发现问题,避免遗漏并提高响应速度。

来自SCADA系统的通知
来自SCADA系统的通知
来自SCADA系统的通知
来自SCADA系统的通知

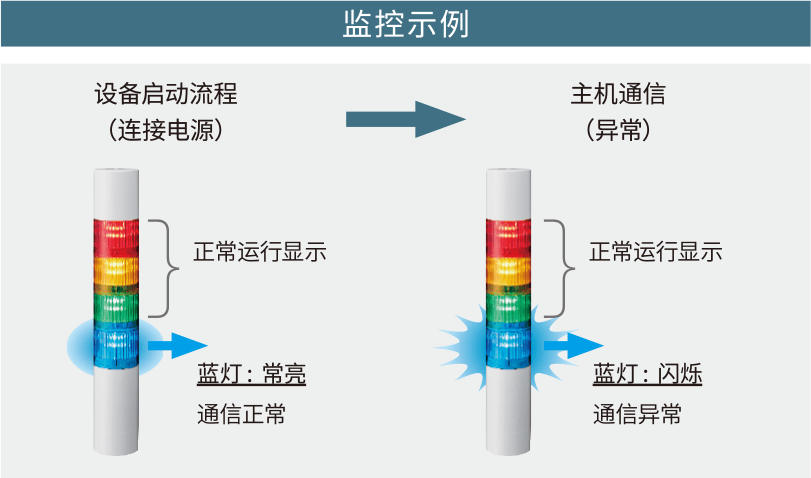

主机设备连接状态监测

可监测与主机设备的连接状态。与主机通信中断时,LED 单元会发出警报,从而实现网络心跳监测。

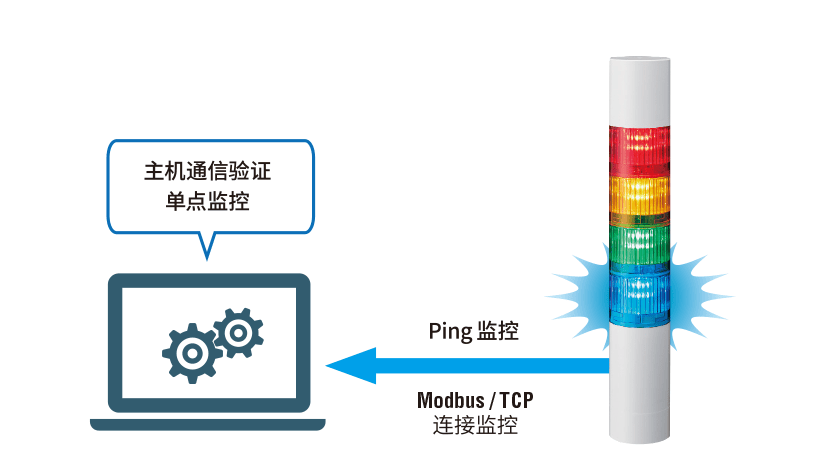

每台主机对应一个受监测节点,用于通信检查 使用示例

减少配线工作量

减少工时

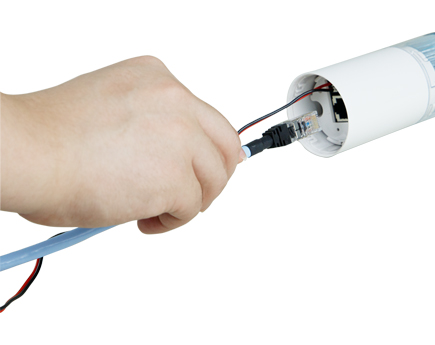

使用24V 直流电源供电,并通过RJ-45连接器和LAN电缆控制单元。与使用单独导线相比,可减少配线工作量。

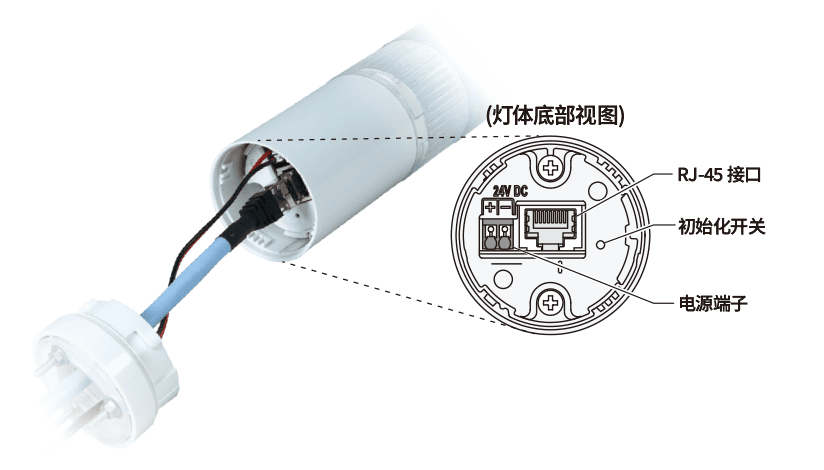

产品结构示意图

轻松设置

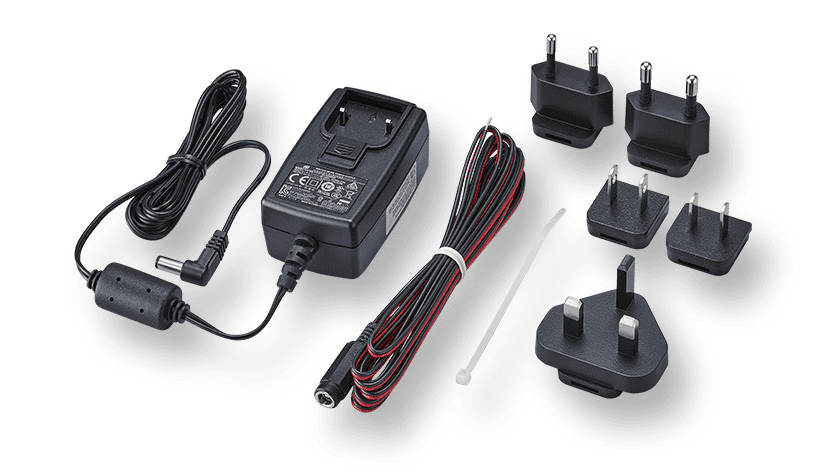

使用选配的ADP-001C,可通过交流电源插座供电。即使现场没有24V 直流电源,也可轻松安装ADP-001C,无需施工。

电源示例

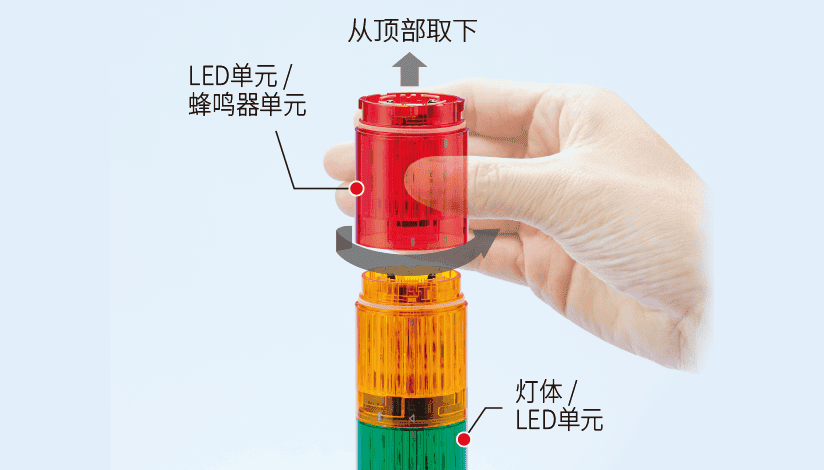

可堆叠设计

采用与其他LR系列信号灯相同的可堆叠式模块化结构。无需工具即可轻松更改颜色顺序和层数。

LR系列信号灯功能

LED 单元和蜂鸣器模块的配置方法

EtherNet/IP 连接指南

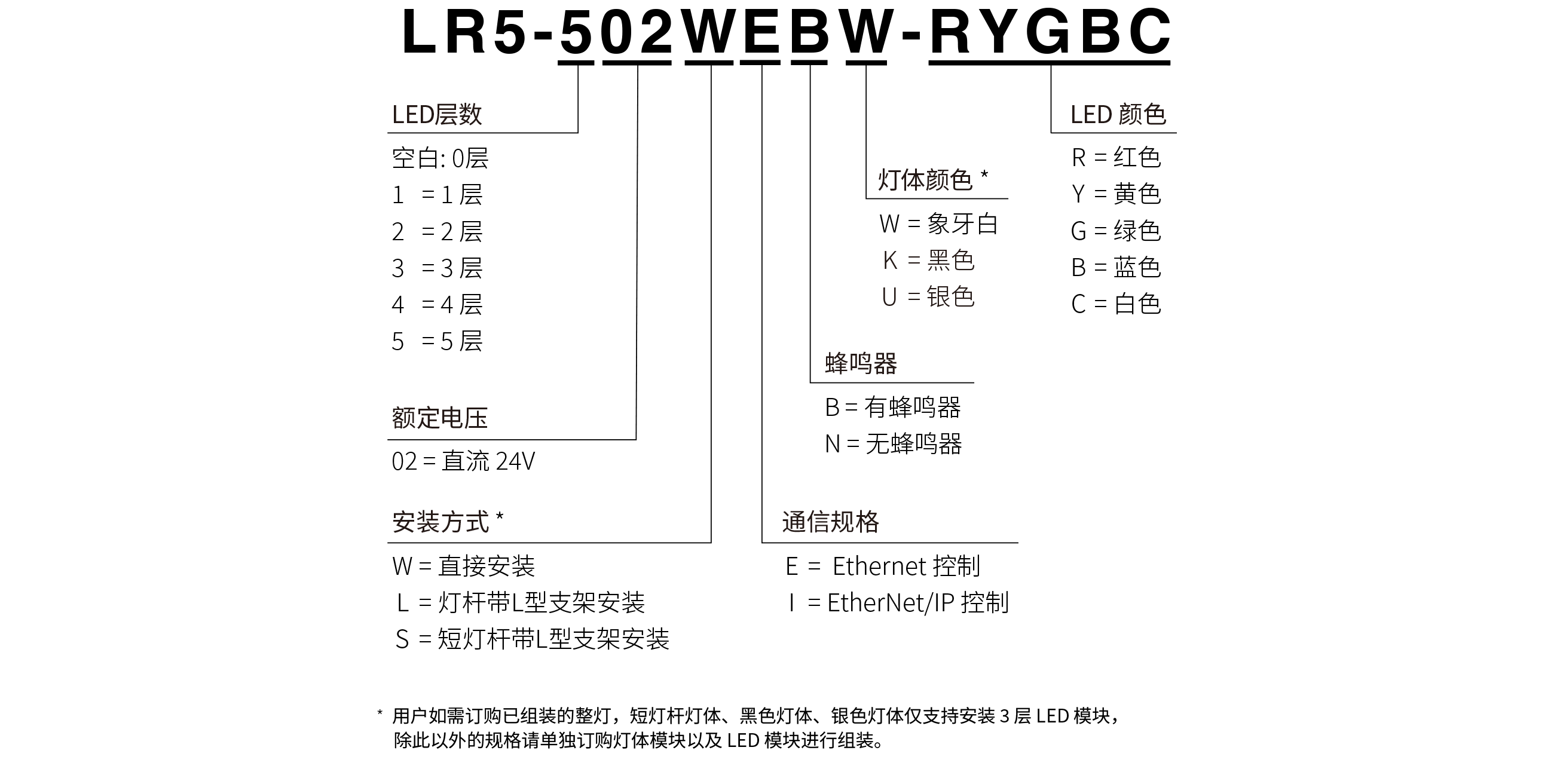

型号代码

产品列表

  • 支持定制配色(同色LED模块无法分开控制)
  • 灯杆无法单独购买

以太网控制型号

直接安装3点螺丝
产品型号 层数 额定电压 安装方式 通信规格 蜂鸣器 WD 发送器兼容性
(WDT-5LR-Z2)
灯体颜色 LED 颜色
LR5-02WENK 0 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 黑色 仅主体单元
LR5-02WENU 0 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 银色 仅主体单元

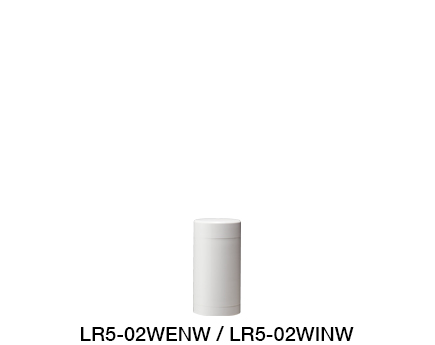

LR5-02WENW 0 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 象牙白 仅主体单元
LR5-102WENW-R 1 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 象牙白 红色
LR5-102WENW-Y 1 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 象牙白 黄色
LR5-102WENW-G 1 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 象牙白 绿色
LR5-202WENW-RY 2 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 黄色
LR5-202WENW-RG 2 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 绿色
LR5-302WENK-RYG 3 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-302WENK-RYG 3 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302WENU-RYG 3 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-402WENW-RYGB 4 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色
LR5-502WENW-RYGBC 5 直流 24V 直接安装3点螺丝 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色, 白色
LR5-102WEBW-R 1 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 象牙白 红色
LR5-102WEBW-Y 1 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 象牙白 黄色
LR5-102WEBW-G 1 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 象牙白 绿色
LR5-202WEBW-RY 2 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 黄色
LR5-202WEBW-RG 2 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 绿色
LR5-302WEBK-RYG 3 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302WEBU-RYG 3 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302WEBW-RYG 3 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-402WEBW-RYGB 4 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色
LR5-502WEBW-RYGBC 5 直流 24V 直接安装3点螺丝 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色, 白色
灯杆带L型支架安装
产品型号 层数 额定电压 安装方式 通信规格 蜂鸣器 WD 发送器兼容性
(WDT-5LR-Z2)
灯体颜色 LED 颜色
LR5-02LENK 0 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 黑色 仅主体单元

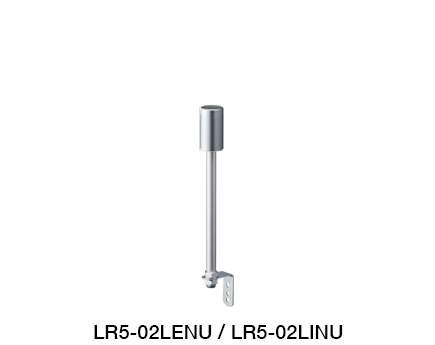

LR5-02LENU 0 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 银色 仅主体单元
LR5-02LENW 0 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 仅主体单元
LR5-102LENW-R 1 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 红色
LR5-102LENW-Y 1 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 黄色
LR5-102LENW-G 1 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 绿色
LR5-202LENW-RY 2 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 黄色
LR5-202LENW-RG 2 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 绿色
LR5-302LENK-RYG 3 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302LENU-RYG 3 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302LENW-RYG 3 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-402LENW-RYGB 4 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色
LR5-502LENW-RYGBC 5 直流 24V 灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色, 白色
LR5-102LEBW-R 1 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 象牙白 红色
LR5-102LEBW-Y 1 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 象牙白 黄色
LR5-102LEBW-G 1 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 象牙白 绿色
LR5-202LEBW-RY 2 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 黄色
LR5-202LEBW-RG 2 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 绿色
LR5-302LEBK-RYG 3 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302LEBU-RYG 3 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302LEBW-RYG 3 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-402LEBW-RYGB 4 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色
LR5-502LEBW-RYGBC 5 直流 24V 灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色, 白色
短灯杆带L型支架安装
产品型号 层数 额定电压 安装方式 通信规格 蜂鸣器 WD 发送器兼容性
(WDT-5LR-Z2)
灯体颜色 LED 颜色
LR5-02SENK 0 直流 24V 短灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 黑色 仅主体单元
LR5-02SENU 0 直流 24V 短灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 银色 仅主体单元
LR5-02SENW 0 直流 24V 短灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 仅主体单元
LR5-302SENK-RYG 3 直流 24V 短灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302SENU-RYG 3 直流 24V 短灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302SENW-RYG 3 直流 24V 短灯杆带L型支架安装 Ethernet 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-302SEBK-RYG 3 直流 24V 短灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302SEBU-RYG 3 直流 24V 短灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302SEBW-RYG 3 直流 24V 短灯杆带L型支架安装 Ethernet 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色

EtherNet/IP 控制型号

直接安装3点螺丝(EtherNet/IP)
产品型号 层数 额定电压 安装方式 通信规格 蜂鸣器 WD 发送器兼容性
(WDT-5LR-Z2)
灯体颜色 LED 颜色
LR5-02WINK 0 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 黑色 仅主体单元
LR5-02WINU 0 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 银色 仅主体单元
LR5-02WINW 0 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 仅主体单元
LR5-102WINW-R 1 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色
LR5-102WINW-Y 1 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 黄色
LR5-102WINW-G 1 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 绿色
LR5-202WINW-RY 2 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 黄色
LR5-202WINW-RG 2 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 绿色
LR5-302WINK-RYG 3 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302WINU-RYG 3 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302WINW-RYG 3 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-402WINW-RYGB 4 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色
LR5-502WINW-RYGBC 5 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色, 白色
LR5-102WIBW-R 1 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色
LR5-102WIBW-Y 1 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 黄色
LR5-102WIBW-G 1 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 绿色
LR5-202WIBW-RY 2 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 黄色
LR5-202WIBW-RG 2 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 绿色
LR5-302WIBK-RYG 3 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302WIBU-RYG 3 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302WIBW-RYG 3 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-402WIBW-RYGB 4 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色
LR5-502WIBW-RYGBC 5 直流 24V 直接安装3点螺丝 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色, 白色
灯杆带L型支架安装(EtherNet/IP)
产品型号 层数 额定电压 安装方式 通信规格 蜂鸣器 WD 发送器兼容性
(WDT-5LR-Z2)
灯体颜色 LED 颜色
LR5-02LINK 0 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 黑色 仅主体单元
LR5-02LINU 0 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 银色 仅主体单元
LR5-02LINW 0 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 仅主体单元
LR5-102LINW-R 1 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色
LR5-102LINW-Y 1 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 黄色
LR5-102LINW-G 1 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 绿色
LR5-202LINW-RY 2 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 黄色
LR5-202LINW-RG 2 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 绿色
LR5-302LINK-RYG 3 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302LINU-RYG 3 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302LINW-RYG 3 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-402LINW-RYGB 4 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色
LR5-502LINW-RYGBC 5 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色, 白色
LR5-102LIBW-R 1 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色
LR5-102LIBW-Y 1 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 黄色
LR5-102LIBW-G 1 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 绿色
LR5-202LIBW-RY 2 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 黄色
LR5-202LIBW-RG 2 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 绿色
LR5-302LIBK-RYG 3 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302LIBU-RYG 3 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302LIBW-RYG 3 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-402LIBW-RYGB 4 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色
LR5-502LIBW-RYGBC 5 直流 24V 灯杆带L型支架安装 EtherNet/IP 控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色, 蓝色, 白色
短灯杆带L型支架安装
产品型号 层数 额定电压 安装方式 通信规格 蜂鸣器 WD 发送器兼容性
(WDT-5LR-Z2)
灯体颜色 LED 颜色
LR5-02SINK 0 直流 24V 短灯杆带L型支架安装 以太网控制 无蜂鸣器 支持 黑色 仅主体单元
LR5-02SINU 0 直流 24V 短灯杆带L型支架安装 以太网控制 无蜂鸣器 支持 银色 仅主体单元
LR5-02SINW 0 直流 24V 短灯杆带L型支架安装 以太网控制 无蜂鸣器 支持 象牙白 仅主体单元
LR5-302SINK-RYG 3 直流 24V 短灯杆带L型支架安装 以太网控制 无蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302SINU-RYG 3 直流 24V 短灯杆带L型支架安装 以太网控制 无蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302SINW-RYG 3 直流 24V 短灯杆带L型支架安装 以太网控制 无蜂鸣器 支持 象牙白 红色, 黄色, 绿色
LR5-302SIBK-RYG 3 直流 24V 短灯杆带L型支架安装 以太网控制 有蜂鸣器 支持 黑色 红色, 黄色, 绿色
LR5-302SIBU-RYG 3 直流 24V 短灯杆带L型支架安装 以太网控制 有蜂鸣器 支持 银色 红色, 黄色, 绿色
LR5-302SIBW-RYG 3 直流 24V 短灯杆带L型支架安装 以太网控制 有蜂鸣器 支持 象牙白 红色, 黄色, 绿色

选件适配表

选件 LR5-E-□ LR5-BW WDT-5LR-Z2 SZK-002W SZW-001W SZW-002W SZK-001U SZ-010 SZL-001 PWS-AD ADP-001C
直装
立杆安装

最新固件信息《版本 1.01》

【版本 1.01 的变更点】

状态获取功能

    • 修复了通过 HTTP 命令获取状态时,JSON 格式的响应无法被 JSON 解析器正确解析的问题。

WEB 设置画面

    • 在登录画面中,增加了密码重试次数的限制。
      如果连续 10 次输入错误密码,登录功能将被禁用,直到重新启动本台设备或过去 10 分钟。
    • 更改了用户认证设置画面中可设置的密码限制。
      密码长度限制已更改为最少 8 个字符 / 最多 64 个字符,可用字符已更改为半角英数字 / 半角空格 / 符号。
      由于上述限制适用于设置新密码时的规则,因此当前正在使用的密码可以继续原样使用。
      但是,如果您当前使用的密码不符合上述限制,为了增强安全性,请考虑更改您的密码。



版本历史记录

【版本 1.00】

  • 本产品的初始发布版本为 1.00,无更早的版本升级信息。

最新固件信息(版本 1.0)

本产品当前运行的固件版本为 1.0,暂无此前的更新记录。

(*)本网站上数据的下载服务被认为已同意以下“”。

(*)本网站上数据的下载服务被认为已同意以下“”。

2D CAD / 3D CAD

产品规格

LR5-LAN  

LR5-LAN  

更换零件

分类 No. 名称 零件编号 数量 规格 更换的大致时间

																顶盖: 象牙白
B32310071-7F1 1

																垫圈 (5件)
GA0010918-F1 2~7: 随层数变化

																遮光片(5片)
B25310067-5F1 1~5: 随层数变化

数据下载条款与条件

1. 权利的所有权

从本网站下载的数据的版权及其他知识产权归派特莱公司(“派特莱”)或从派特莱获得必要使用许可的权利人所有。

2. 数据的使用

本网站的用户,同时也是派特莱网站会员的注册用户(“用户”),可以在遵守本数据下载条款与条件(“条款”)的前提下,免费且非排他性地使用从本网站下载的数据(“下载数据”)。

3. 使用目的

本网站披露的数据(“披露数据”)和下载数据仅可用于以下目的:

  1. 派特莱产品用户可以将消息、旋律、警报声及其他音频数据(“音频数据”)或软件数据(“软件数据”)传输至派特莱产品,并仅在派特莱产品上运行这些数据。
  2. 派特莱的CAD数据(“CAD数据”)或派特莱产品规格数据(“产品规格数据”),用户可以作为参考,用于维修或更新派特莱产品。潜在买家也可以使用这些数据进行评估。

4. 禁止行为

  1. 下载数据不得复制、修改、改变、分解、披露、另行复制、转让或部分或全部借出。
  2. 音频数据不得用于第3条规定之外的目的;音频数据不得用于非派特莱产品。
  3. 软件数据不得用于第3条规定之外的目的;软件数据不得用于非派特莱产品。

5. 披露数据和下载数据的注意事项

使用披露数据和/或下载数据前,请注意以下几点:

  1. 并非所有派特莱发布的型号都会作为披露数据公开。
  2. 披露数据中包含的某些产品可能已停产或不再销售。
  3. 披露数据基于相应产品发布时提供的原始数据。
  4. 派特莱保留确定披露数据的类型、内容及可用期限的权利。
  5. 软件数据不支持所有计算机设备。某些计算机设备可能无法部分或全部导入软件数据。
  6. CAD数据不保证相应产品的规格和/或性能。
  7. 派特莱不保证CAD数据中的图纸与实际产品的一致性。
  8. CAD数据作为CAD数据交换的中间文件格式提供,并不支持所有应用程序。某些CAD应用程序可能无法部分或全部导入数据。
  9. 如果用户计划将下载数据出口、带出日本或直接或间接提供给非日本居民,用户必须遵守《日本外汇及外贸法》、《美国出口管理条例》及其他适用的法律法规,并采取所有必要程序。

6. 下载CAD数据

  1. 派特莱不保证从这些数据中提取的图纸值与实际产品一致。有关产品规格和尺寸,请参考产品规格。
  2. 2D数据以DXF格式提供(版本R12/L12)。
  3. 3D数据以以下三种格式之一提供:
    A. IGES格式;
    B. STEP格式;
    C. PARASOLID格式。

7. 下载产品规格数据

派特莱产品的安全使用注意事项包含在产品规格数据中或作为产品包装中的硬拷贝附件单独说明。然而,本网站上提供的产品规格数据仅包含产品规格数据,产品包装中包含的安全注意事项信息不提供在本网站上。产品规格数据中的安全注意事项会随法律要求的变更而更改,但产品规格数据中的安全注意事项是根据产品初次发布时的法律要求编制的,可能不是最新的。有关安全注意事项的询问应直接联系派特莱客户服务部门。

8. 终止或变更下载服务

本网站上的服务可能会撤销,服务内容和条件可能会不经通知而变更。派特莱保留未经通知修订条款的权利。修订后的条款将在本网站上发布后立即生效,并适用于所有下载服务的使用。

9. 终止使用协议

如果派特莱发现用户在使用本网站上的服务时违反了任何条款,或从事了违反公共秩序和道德或其他法律的行为,或诽谤派特莱,或在使用本网站服务时可能给派特莱造成损害的行为,派特莱可以终止与用户的使用协议。在这种情况下,用户应立即停止使用所有下载数据。当用户失去派特莱网站会员身份时,本条款也同样适用。

10. 责任限制

派特莱对用户因使用或无法使用本网站服务而造成的任何直接或间接损失不承担责任(包括但不限于数据损坏、操作暂停和业务信息丢失所造成的损失),即使在事先已知损害或第三方索赔的情况下。


pagetop
