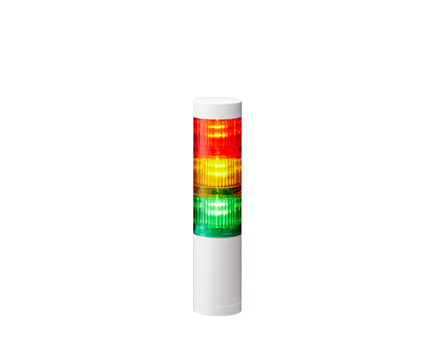

Φ50 多层警示灯(以太网通信)
LR5-LAN

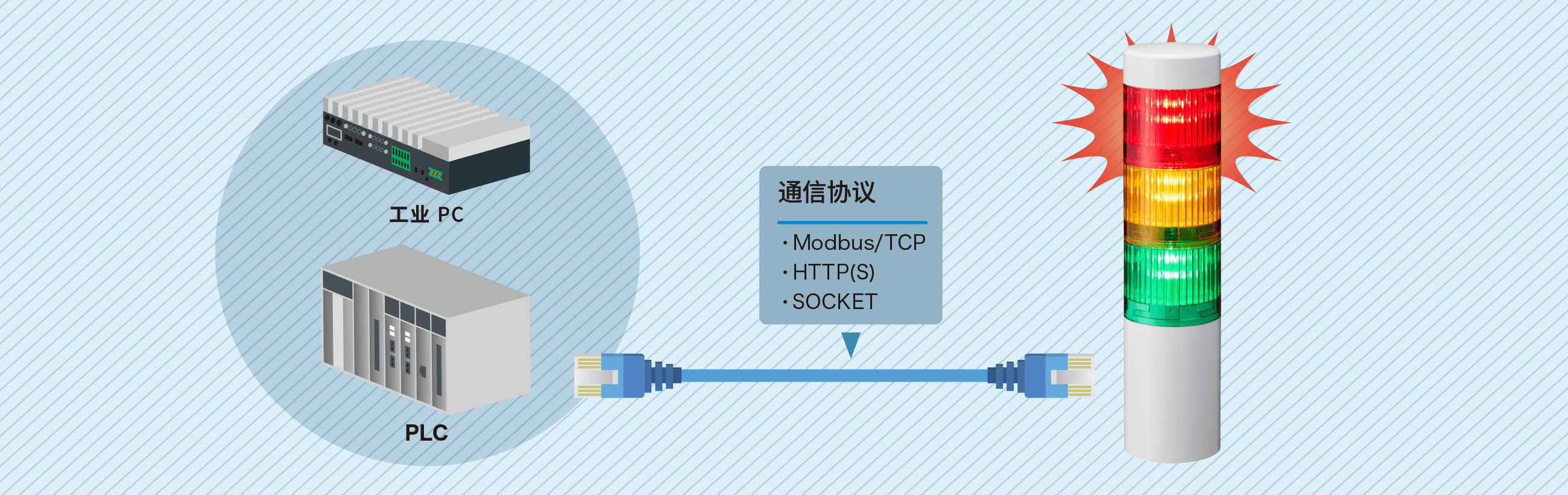

此多层警示灯设计用于通过LAN连接工业PC和PLC,并通过以太网通信进行控制。支持HTTP(S)和Modbus/TCP等通用协议,确保操作简便。
发布日期:2025年3月。
- Ethernet
- 多层警示灯
- 常亮
- 闪烁
- 警报音
- 室内
- IP65
- IP54
- 红
- 黄
- 绿
- 蓝
- 白
产品特点
工业PC/PLC的直连局域网控制
使配置与信号传输更加便捷
- 过去
- 在工业计算机(PC)控制的系统中,使用触点式输出板导致了元件数量上升,并使库存与交付管理复杂化。
- 现在
- 通过HTTP(S)或Modbus/TCP直接控制警示灯,无需再使用触点式输出板。

使用场景

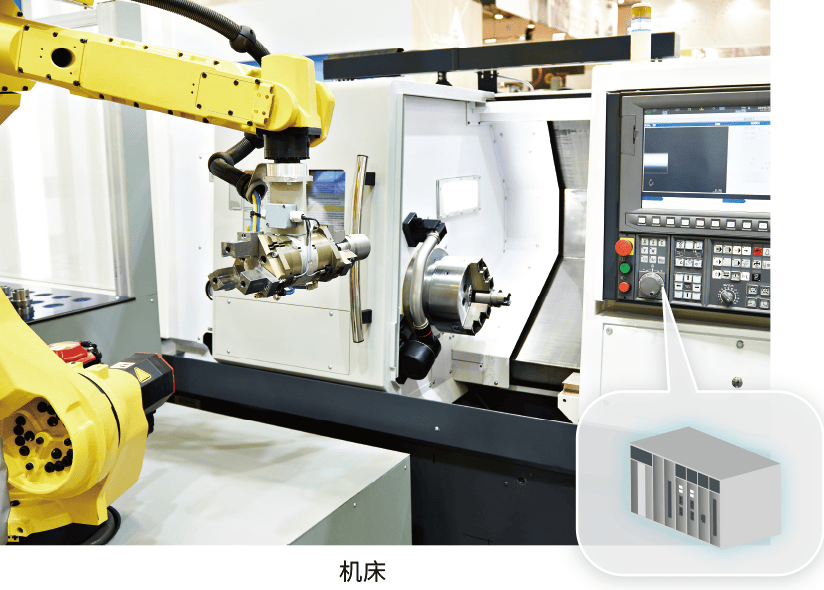

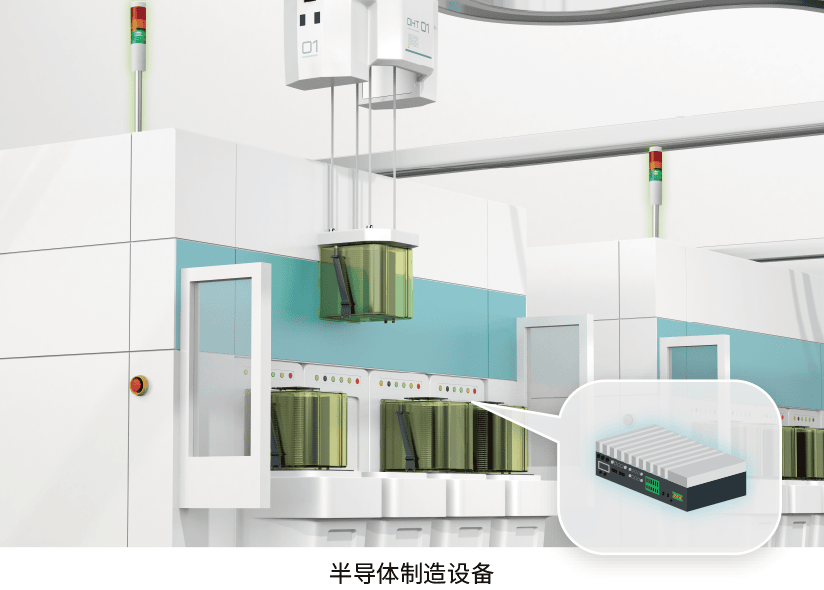

使用工业PC/PLC控制
可直接通过工业计算机或PLC进行指令控制,无需再使用触点式输出板,同时减少所需接触点数量。


上位系统状态通知
SCADA与生产管理系统可通过标准协议显示状态及警报。不仅将警报信息呈现在监控屏上,还可通过警示灯(制造业常见设备)进行可视化提示,操作人员可快速直观地掌握信息,避免疏漏。


简洁化软件设计

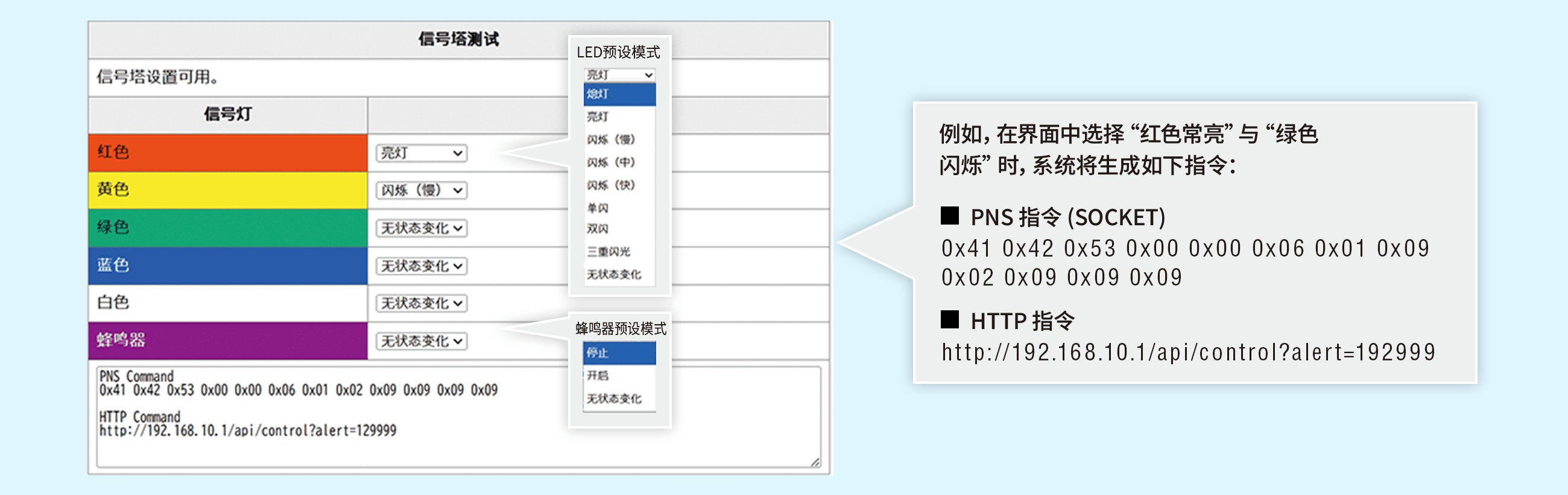

指令生成功能
通过浏览器登录LR5-LAN后,在设置界面选择所需操作即可显示对应指令。通过该功能,用户无需查阅用户手册即可完成指令验证,从而缩短软件开发周期。
示例源代码
LR5-LAN的操作示例源代码已发布在产品官网,提供适用于Windows®与Linux系统的多种编程语言版本,用户可选用惯用语言或项目指定语言快速完成测试。
全面预设亮灯模式
可预设7种LED亮灯模式。闪烁控制可直接通过指令控制实现,因此无需在PLC中设置时钟脉冲,从而减少相关配置工作量。

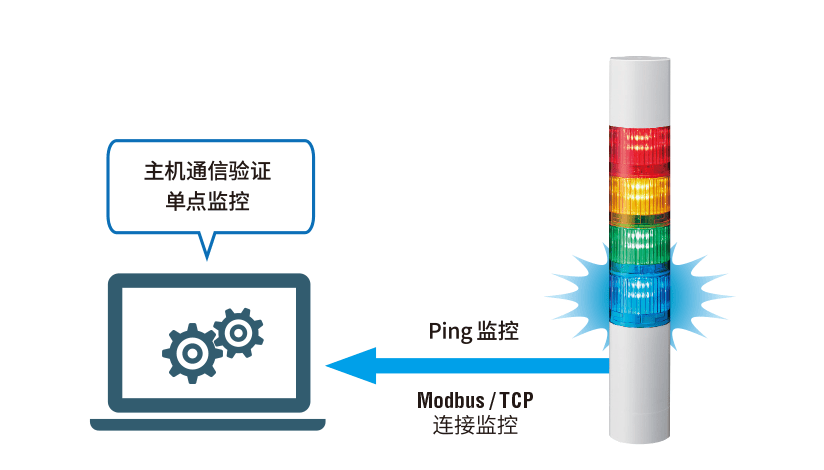

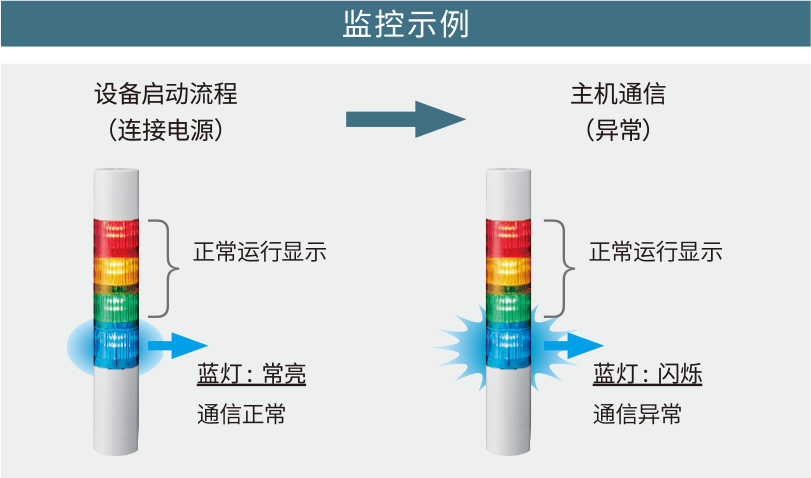

主机通信验证功能
可实时验证设备通信连接状态。若通信中断,信号塔将触发告警,同时启动主机间Ping监控机制,实现物理信号反馈与网络层检测的双重保障。


减少接线工作量
节省人力

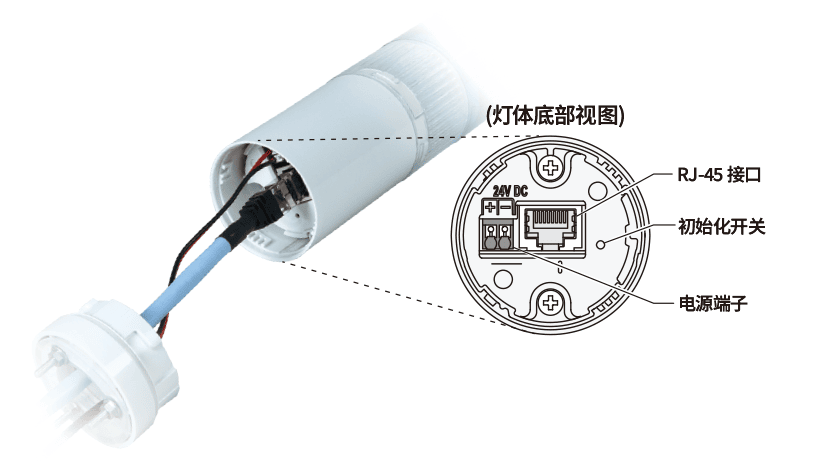

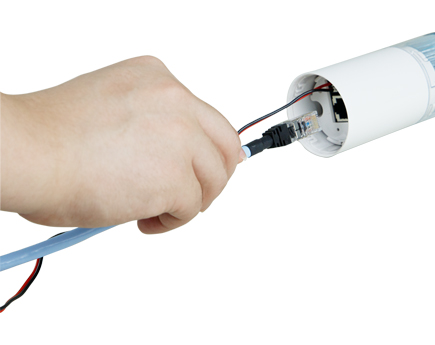

该设备采用直流24V电源供电,并通过RJ-45接口配合网线进行控制。相较于传统引线方式,可显著减少接线工作量。

设置简单

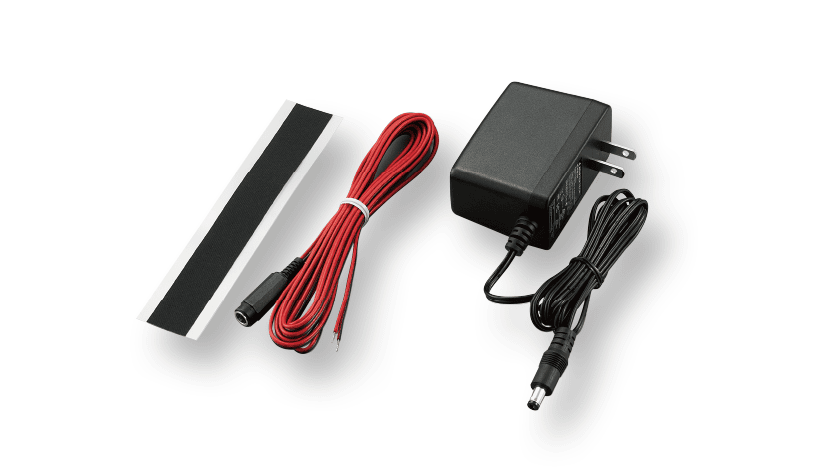

搭配ADP-001C适配器(选购件)使用,可直接从交流电源插座取电。即使现场无直流24V电源,ADP-001C也可以实现免施工布线快速部署。

音/音声样本
如何选型

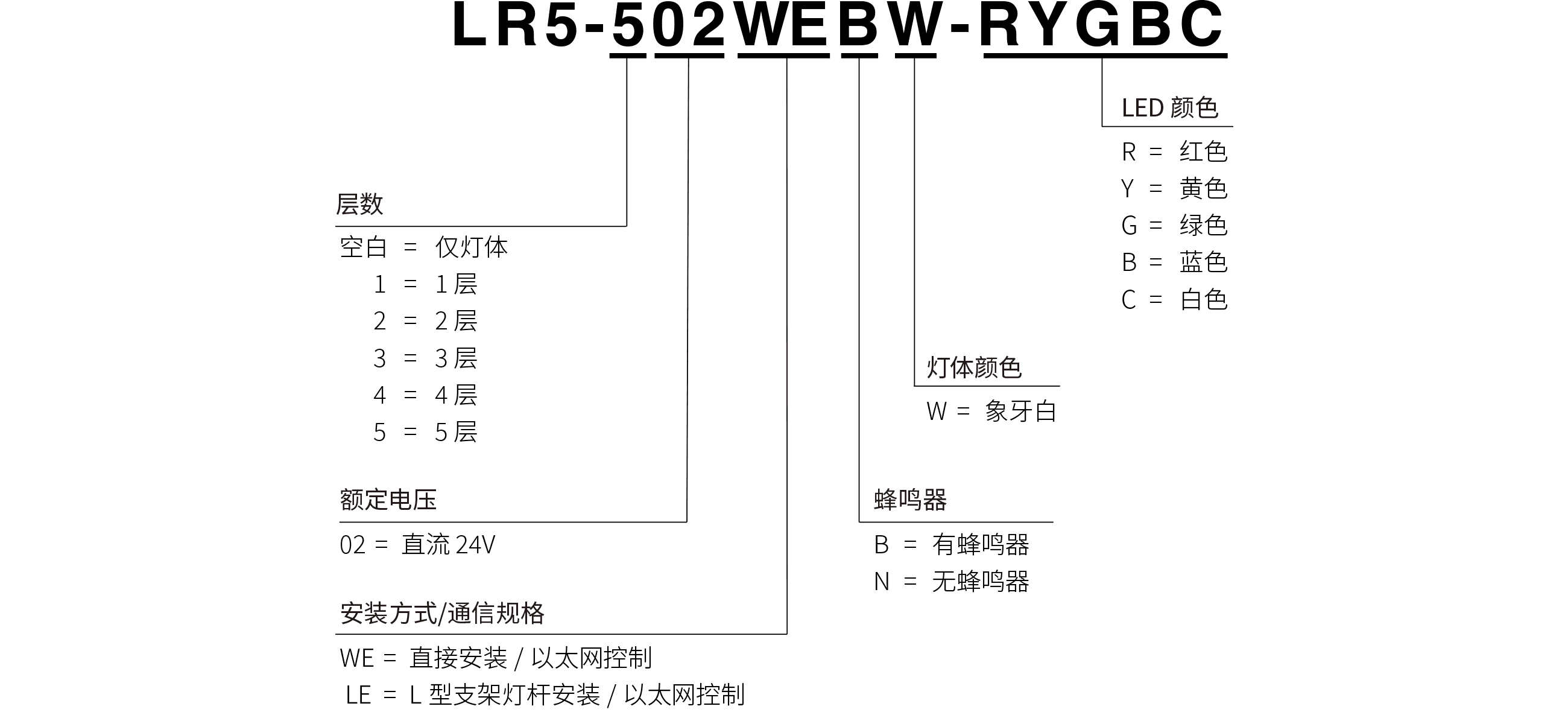

型号代码

产品列表
- 支持定制配色(同色LED模块无法分开控制)
- 灯杆无法单独购买
3点螺丝直接安装
产品型号 | 层数 | 额定电压 | 安装方式 | 通信规格 | 蜂鸣器 | WD 发送器兼容性 (WDT-5LR-Z2) |
灯体颜色 | LED 颜色 |
---|---|---|---|---|---|---|---|---|

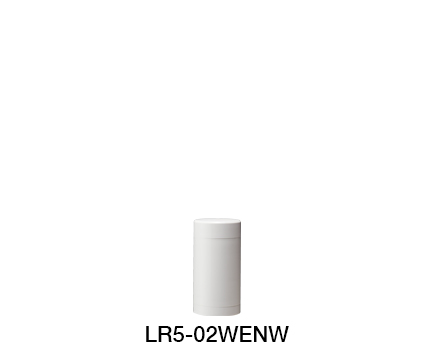

LR5-02WENW | 0 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 仅主体单元 |
LR5-102WENW-R | 1 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色 |
LR5-102WENW-Y | 1 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 黄色 |
LR5-102WENW-G | 1 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 绿色 |
LR5-202WENW-RY | 2 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 黄色 |
LR5-202WENW-RG | 2 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 绿色 |

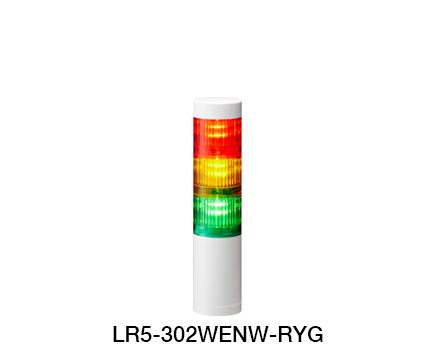

LR5-302WENW-RYG | 3 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色 |
LR5-402WENW-RYGB | 4 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色, 蓝色 |
LR5-502WENW-RYGBC | 5 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色, 蓝色, 白色 |
LR5-102WEBW-R | 1 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色 |
LR5-102WEBW-Y | 1 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 黄色 |
LR5-102WEBW-G | 1 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 绿色 |
LR5-202WEBW-RY | 2 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 黄色 |
LR5-202WEBW-RG | 2 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 绿色 |

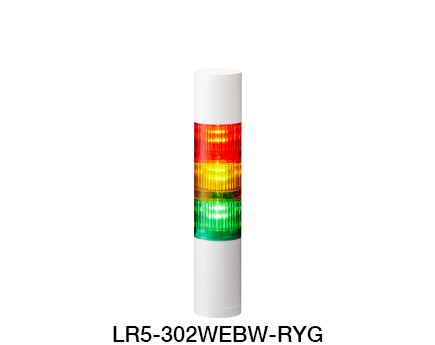

LR5-302WEBW-RYG | 3 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色 |
LR5-402WEBW-RYGB | 4 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色, 蓝色 |
LR5-502WEBW-RYGBC | 5 | 直流 24V | 3点螺丝直接安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色, 蓝色, 白色 |
L型支架灯杆安装
产品型号 | 层数 | 额定电压 | 安装方式 | 通信规格 | 蜂鸣器 | WD 发送器兼容性 (WDT-5LR-Z2) |
灯体颜色 | LED 颜色 |
---|---|---|---|---|---|---|---|---|

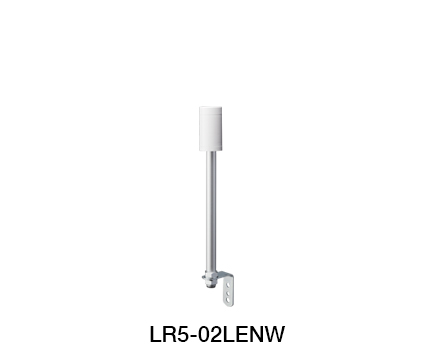

LR5-02LENW | 0 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 仅主体单元 |
LR5-102LENW-R | 1 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色 |
LR5-102LENW-Y | 1 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 黄色 |
LR5-102LENW-G | 1 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 绿色 |
LR5-202LENW-RY | 2 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 黄色 |
LR5-202LENW-RG | 2 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 绿色 |
LR5-302LENW-RYG | 3 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色 |

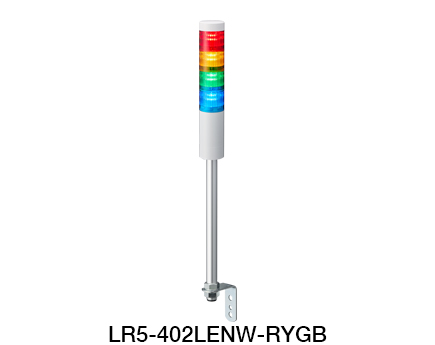

LR5-402LENW-RYGB | 4 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色, 蓝色 |
LR5-502LENW-RYGBC | 5 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 无蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色, 蓝色, 白色 |
LR5-102LEBW-R | 1 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色 |
LR5-102LEBW-Y | 1 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 黄色 |
LR5-102LEBW-G | 1 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 绿色 |
LR5-202LEBW-RY | 2 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 黄色 |
LR5-202LEBW-RG | 2 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 绿色 |

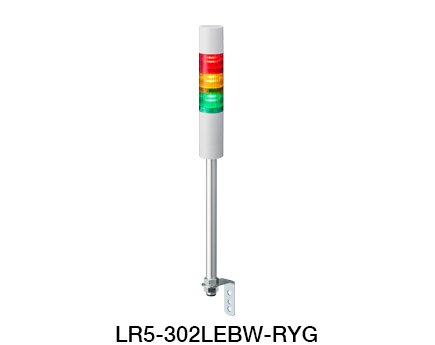

LR5-302LEBW-RYG | 3 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色 |
LR5-402LEBW-RYGB | 4 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色, 蓝色 |
LR5-502LEBW-RYGBC | 5 | 直流 24V | L型支架灯杆安装 | 以太网控制 | 有蜂鸣器 | 支持 | 象牙白 | 红色, 黄色, 绿色, 蓝色, 白色 |
选项兼容性表
选购件 | LR5-E-□ | LR5-BW | WDT-5LR-Z2 | SZK-002W | SZW-001W | SZW-002W | SZK-001U | SZ-010 | SZL-001 | ADP-001C |
---|---|---|---|---|---|---|---|---|---|---|
直接安装 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | - | ✓ |
灯杆安装 | ✓ | ✓ | ✓ | - | - | - | ✓ | ✓ | ✓ | ✓ |
GitHub (示例源代码)
▼ 适用于 Windows
▼ 适用于 Linux
目录下载
>>目录下载
使用说明书/规格书/外形图
(*)本网站上数据的下载服务被认为已同意以下“”。
相关文件下载
(*)本网站上数据的下载服务被认为已同意以下“”。
2D CAD / 3D CAD
-
3D_CAD[IGS]
-
LR5-02WENW(仅主体单元_直接安装_无蜂鸣器)
-
LR5-102WENW(1层_直接安装_无蜂鸣器)
-
LR5-202WENW(2层_直接安装_无蜂鸣器)
-
LR5-302WENW(3层_直接安装_无蜂鸣器)
-
LR5-402WENW(4层_直接安装_无蜂鸣器)
-
LR5-502WENW(5层_直接安装_无蜂鸣器)
-
LR5-102WEBW(1层_直接安装_有蜂鸣器)
-
LR5-202WEBW(2层_直接安装_有蜂鸣器)
-
LR5-302WEBW(3层_直接安装_有蜂鸣器)
-
LR5-402WEBW(4层_直接安装_有蜂鸣器)
-
LR5-502WEBW(5层_直接安装_有蜂鸣器)
-
LR5-02LENW(仅主体单元_杆安装_无蜂鸣器)
-
LR5-102LENW(1层_杆安装_无蜂鸣器)
-
LR5-202LENW(2层_杆安装_无蜂鸣器)
-
LR5-302LENW(3层_杆安装_无蜂鸣器)
-
LR5-402LENW(4层_杆安装_无蜂鸣器)
-
LR5-502LENW(5层_杆安装_无蜂鸣器)
-
LR5-102LEBW(1层_杆安装_有蜂鸣器)
-
LR5-202LEBW(2层_杆安装_有蜂鸣器)
-
LR5-302LEBW(3层_杆安装_有蜂鸣器)
-
LR5-402LEBW(4层_杆安装_有蜂鸣器)
-
LR5-502LEBW(5层_杆安装_有蜂鸣器)
-
-
3D_CAD[STEP]
-
LR5-02WENW(仅主体单元_直接安装_无蜂鸣器)
-
LR5-102WENW(1层_直接安装_无蜂鸣器)
-
LR5-202WENW(2层_直接安装_无蜂鸣器)
-
LR5-302WENW(3层_直接安装_无蜂鸣器)
-
LR5-402WENW(4层_直接安装_无蜂鸣器)
-
LR5-502WENW(5层_直接安装_无蜂鸣器)
-
LR5-102WEBW(1层_直接安装_有蜂鸣器)
-
LR5-202WEBW(2层_直接安装_有蜂鸣器)
-
LR5-302WEBW(3层_直接安装_有蜂鸣器)
-
LR5-402WEBW(4层_直接安装_有蜂鸣器)
-
LR5-502WEBW(5层_直接安装_有蜂鸣器)
-
LR5-02LENW(仅主体单元_杆安装_无蜂鸣器)
-
LR5-102LENW(1层_杆安装_无蜂鸣器)
-
LR5-202LENW(2层_杆安装_无蜂鸣器)
-
LR5-302LENW(3层_杆安装_无蜂鸣器)
-
LR5-402LENW(4层_杆安装_无蜂鸣器)
-
LR5-502LENW(5层_杆安装_无蜂鸣器)
-
LR5-102LEBW(1层_杆安装_有蜂鸣器)
-
LR5-202LEBW(2层_杆安装_有蜂鸣器)
-
LR5-302LEBW(3层_杆安装_有蜂鸣器)
-
LR5-402LEBW(4层_杆安装_有蜂鸣器)
-
LR5-502LEBW(5层_杆安装_有蜂鸣器)
-
-
3D_CAD[x_t]
-
LR5-02WENW(仅主体单元_直接安装_无蜂鸣器)
-
LR5-102WENW(1层_直接安装_无蜂鸣器)
-
LR5-202WENW(2层_直接安装_无蜂鸣器)
-
LR5-302WENW(3层_直接安装_无蜂鸣器)
-
LR5-402WENW(4层_直接安装_无蜂鸣器)
-
LR5-502WENW(5层_直接安装_无蜂鸣器)
-
LR5-102WEBW(1层_直接安装_有蜂鸣器)
-
LR5-202WEBW(2层_直接安装_有蜂鸣器)
-
LR5-302WEBW(3层_直接安装_有蜂鸣器)
-
LR5-402WEBW(4层_直接安装_有蜂鸣器)
-
LR5-502WEBW(5层_直接安装_有蜂鸣器)
-
LR5-02LENW(仅主体单元_杆安装_无蜂鸣器)
-
LR5-102LENW(1层_杆安装_无蜂鸣器)
-
LR5-202LENW(2层_杆安装_无蜂鸣器)
-
LR5-302LENW(3层_杆安装_无蜂鸣器)
-
LR5-402LENW(4层_杆安装_无蜂鸣器)
-
LR5-502LENW(5层_杆安装_无蜂鸣器)
-
LR5-102LEBW(1层_杆安装_有蜂鸣器)
-
LR5-202LEBW(2层_杆安装_有蜂鸣器)
-
LR5-302LEBW(3层_杆安装_有蜂鸣器)
-
LR5-402LEBW(4层_杆安装_有蜂鸣器)
-
LR5-502LEBW(5层_杆安装_有蜂鸣器)
-
产品规格
更换零件
LR5-LAN
LR5-LAN
更换零件
分类 | No. | 名称 | 零件编号 | 数量 | 规格 | 更换的大致时间 |
---|---|---|---|---|---|---|
![]() |
B32310071-7F1 | 1 | ||||
![]() |
B25110066-F1 | 2~7: 随层数变化 | ||||
![]() |
B25310067-5F1 | 1~5: 随层数变化 |
