面板安装型电子蜂鸣器
BK
BK型面板安装电子蜂鸣器,最大声压可达95dB(距离1米),适用于噪声较大的工业环境。内置32种电子音,通过前面板按钮可轻松切换音色组,并支持位控或二进制信号输入。前面板具备IP54防护等级,有效防尘防水。另支持通过SD卡(选配)灵活更换音色组合。符合CE认证与欧盟RoHS环保规范,适用于全球范围内的24V工业设备。
- 输入输出控制
- □120
- 警报器
- 警报音
- 旋律
- 95dB
- 室内
- 室外
- IP54
产品特点
产品特点
- 内置32种预录音效,适用于多种应用场景。
- 最大音量为95dB(距离1米),适合噪音较大的工厂环境。
- 音量调节与音效组选择可通过前面板内的旋转开关操作,安装完成后也可轻松更改。
- 通过输入信号控制(位输入),可从A~H八组中选择一组播放预设的8种音效。
- 可使用可选SD卡(另售)从32种音效中自由组合并创建自定义音效组。
- 符合RoHS指令,实现环保设计。
- 将音效组旋钮设定为“I”至“O”,可执行功能测试与音量确认。
- 支持通过位输入(8通道)或二进制输入(32通道)进行音效控制。
派特莱公司尚未取得在日本以外使用 BK-A、C、D 型中所收录部分音乐或歌曲的著作权许可。如需了解更多信息,请联系您所在地区的派特莱销售代表。
产品规格
外形尺寸 | - 正面:120mm 正方形 - 背面:110mm 正方形 |
---|---|
额定电压 | - 直流12–24V - 交流100V - 交流220V |
音效类型 | - 预录的报警音与旋律音 |
安装方式 | - 面板安装、水平安装、垂直向上或向下安装 - 限室内使用 |
外壳颜色 | - 本体:米白色 - 本体:黑色 |
音量 | - 最大95dB(距离1米) - 音量可从零调整 |
存储内容 | - 共存储32种音效(详见规格) - 可组合为8组音效组 - 每组包含8种预设音效 |
输出频道 | - 可通过旋转开关选择8组之一 - 通过信号输入选择所选组中的任一音效 - 使用SD卡(选配)可重新编程最后一组音效 |
音效清单 | - 详细音效列表请参阅 BD-E 型规格页面 - “音效示例”链接中仅提供 BD-E 型的音效试听 |
认证 | - CE认证 - RoHS认证 |
防护等级 | - IP54(仅限正面面板安装时) |
接点要求 | - 干接点输入,如开关或继电器接点 - NPN开集电极晶体管 |
功能说明 | - 接点闭合时播放音效 - 接点断开时停止播放 |
音/音声样本
参考型号配置

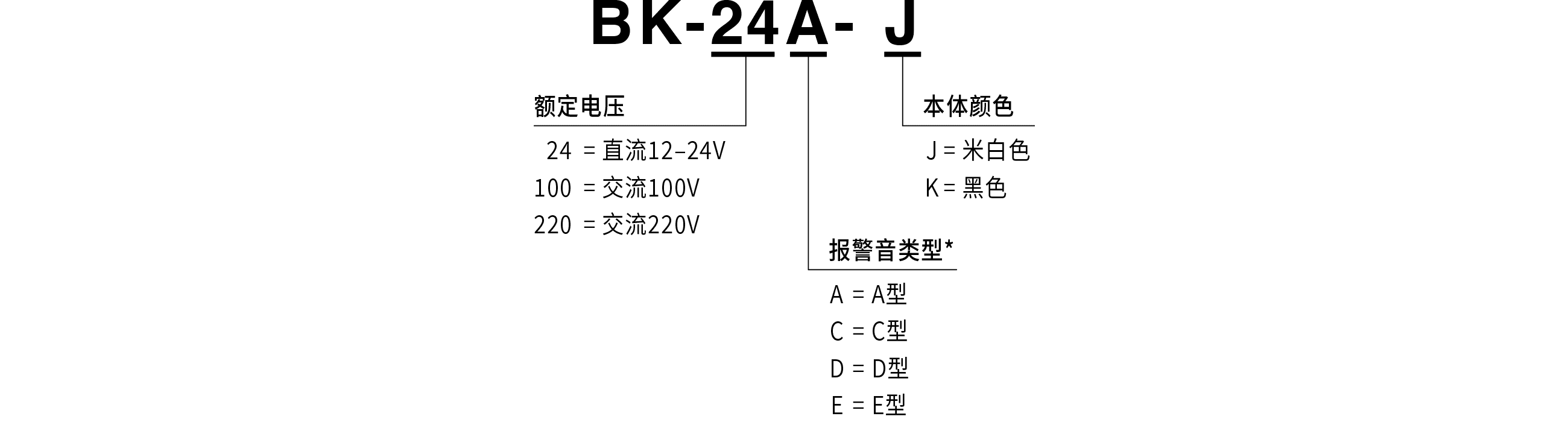

型号代码

以下为可选定制规格:
● 支持PNP开集电极输入
详细内容请参阅综合目录中的“报警音选择表”。
产品一览
型号 | 额定电压 | 报警音类型 | 本体颜色 |
---|---|---|---|
BK-24 □ -J/K | 直流12–24V | A / C / D / E | 米白色、黑色 |
BK-100 □ -J/K | 交流100V | A / C / D / E | 米白色、黑色 |
BK-220 □ -J/K | 交流220V | A / C / D / E | 米白色、黑色 |
使用说明书/规格书/外形图
(*)本网站上数据的下载服务被认为已同意以下“”。
相关文件下载
(*)本网站上数据的下载服务被认为已同意以下“”。
使用说明书
2D CAD / 3D CAD
产品规格
更换零件
BK
BK

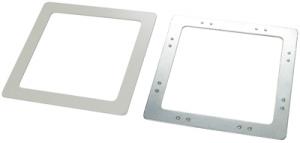

更换零件
分类 | No. | 名称 | 零件编号 | 数量 | 规格 | 更换的大致时间 |
---|---|---|---|---|---|---|
![]() |
C25110015-F1 | 1 |
- |
- |
||
![]() |
C15140004-F1 | 2 |
- |
- |
||
![]() |
V82100001-F1 | 2 |
- |
- |
