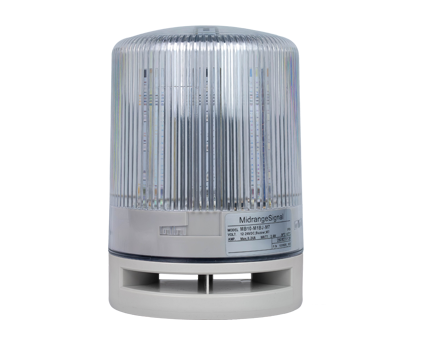

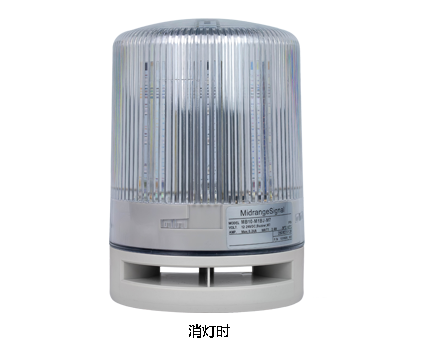

Φ100mm 一灯多色经济款警示灯
MB10-M7

MB10系列在亮度及光学系统上全面升级,可轻松应对室外强光且支持多种安装方式,并搭载大音量警报与IP65防护等级,支持-30℃~+60℃环境。多重国际认证助力全方位安全防护。
- Φ100
- 常亮
- 闪烁
- 爆闪
- 蜂鸣
- 110dB
- 90dB
- 室外
- 室内
- IP65
- 一灯多色
- 小型警示灯
产品特点
- 高亮度:采用升级光学系统,最小发光强度可达2,500mcd~15,000mcd,保证远距离及户外强光环境下的清晰可见。

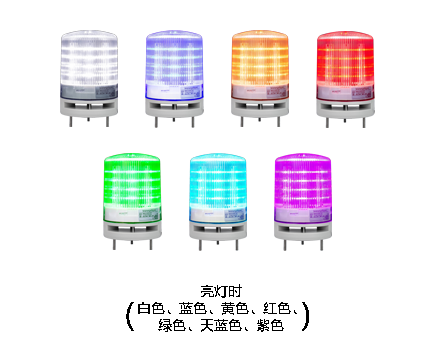

- 多种亮灯模式:透明灯罩款(支持七种颜色显示:红色、绿色、蓝色、黄色、紫色、白色、天蓝色),每种灯色均支持旋转、常亮、闪烁、爆闪四种亮灯模式,并同时支持声音警报。
- 大音量:内置高分贝警报,穿透力强;嘈杂环境中依然能有效提醒,可通过拨码开关调整音量适配不同应用场景。
- 高防护:防护等级到达IP65,防尘防水兼顾,适应多种严苛环境。
- 无电机转灯:采用无电机设计,通过LED动态光效模拟出流畅的旋转警示效果,不仅视觉效果鲜明,而且具备超过50000小时的超长使用寿命。

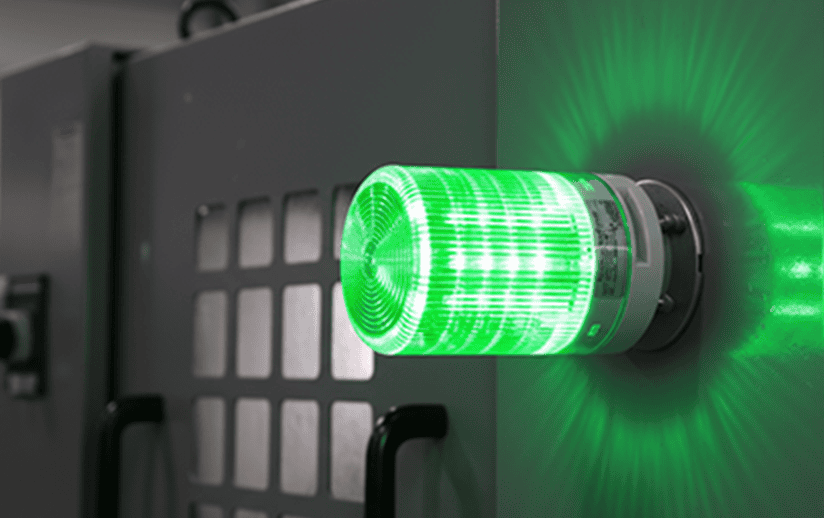

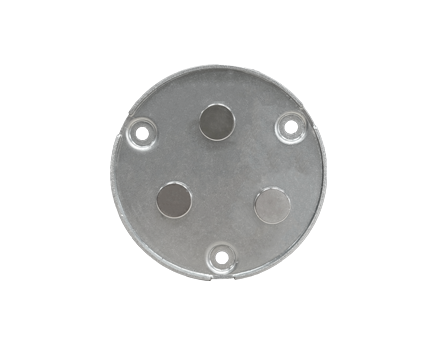

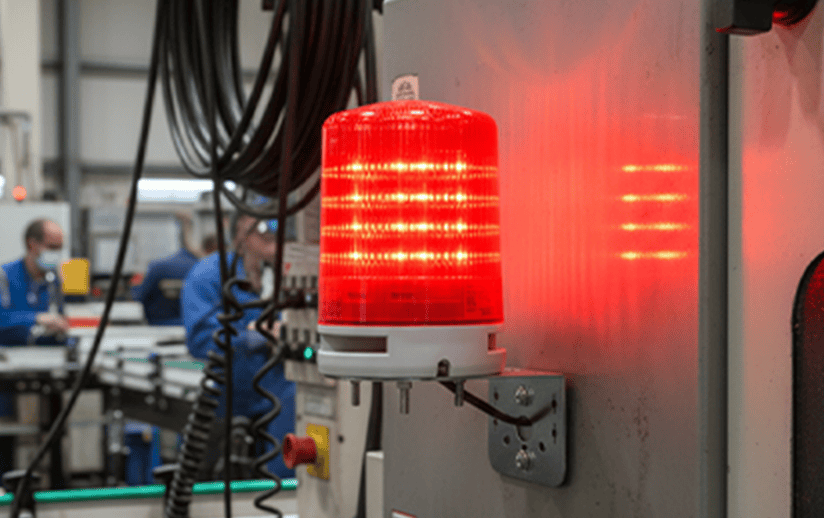

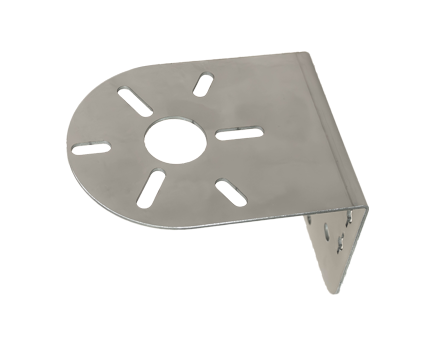

- 支持多种安装方式:可根据实际使用场景选购L型支架或磁吸底座搭配使用,无论何种角度都可灵活安装。
- 国际认证:获得CE、UKCA、中国RoHS、KC、CCC(交流 100-240V)等权威认证,并符合WEEE指令,为全球化应用提供合规安全保障。
- 性价比:在保持高亮、大音量及高防护性能的同时,大幅降低维护成本,助力企业以更优投入实现安全防护。

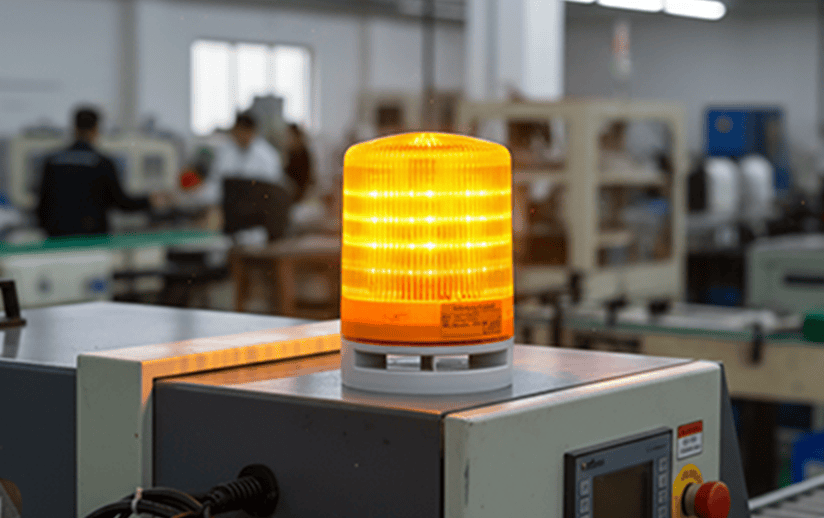

安装示意图
产品规格
| 产品名称 | MB10-M1□J-M7 | MB10-M2□J-M7 | |
|---|---|---|---|
| 额定电压 | 直流 24V | 交流100-240V | |
| 晶体管输入 | NPN / PNP | / | |
| 亮灯颜色 | 一灯7色*(透明灯罩) *红色、绿色、蓝色、黄色、紫色、白色、天蓝色 |
||
| 亮灯模式 | |||
| 工作环境温度/ 湿度 | -30℃ ~ +60℃ / 低于90% ( 无结露) | -15℃ ~ +60℃ / 低于90% ( 无结露) | |
| 安装场所 | 室内/ 室外 | ||
| 防护等级 | IP65 (IEC 60529)(仅限直立安装) | ||
| 蜂鸣音 | No.1: 蜂鸣 No.2: 降音蜂鸣 | ||
| 声压(Typ.) | No.1 : 110dB No.2: 90dB | ||
| 环境条件 | 正前方0.3m 处 | ||
| 符合标准 | EMC Directive (EN 61000-6-4, EN 61000-6-2) RoHS Directive (IEC 62321) China-RoHS(GB/T26572-2011 SJ/T11364-2024) 符合 CE 认证要求 / 符合 UKCA 认证要求/符合 KC 认证要求 |
EMC Directive (EN 61000-6-4, EN 61000-6-2) RoHS Directive (IEC 62321) CCC Directive(GB/T14048.5-2017) China-RoHS(GB/T26572-2011 SJ/T11364-2024) 符合 CE 认证要求 / 符合 UKCA 认证要求/符合 KC 认证要求 |
|
如何选型
型号代码

产品列表
| 产品型号 | 额定电压 | 蜂鸣器 | LED 颜色 |
|---|---|---|---|
| MB10-M1NJ-M7 | 直流12- 24V | 无蜂鸣器 | 一灯7色 (红色、绿色、蓝色、黄色、紫色、白色、天蓝色) |
| MB10-M1BJ-M7 | 直流12- 24V | 有蜂鸣器 | 一灯7色 (红色、绿色、蓝色、黄色、紫色、白色、天蓝色) |
| MB10-M2NJ-M7 | 交流100-240V | 无蜂鸣器 | 一灯7色 (红色、绿色、蓝色、黄色、紫色、白色、天蓝色) |
| MB10-M2BJ-M7 | 交流100-240V | 有蜂鸣器 | 一灯7色 (红色、绿色、蓝色、黄色、紫色、白色、天蓝色) |
亮灯模式
亮灯模式
MB10-M7 亮灯模式
